¿Cómo defino las cargas de temperatura en una viga mixta?
El caso de carga de temperatura es muy importante en estructuras mixtas. Hay que distinguir entre los casos de carga de calentamiento desde arriba (debido al hormigonado) y calentamiento desde abajo. Dado que es necesario especificar el cambio de temperatura aquí, la carga se define como Delta T. Una viga mixta a menudo se modela utilizando una barra excéntrica acoplada a una superficie. En este caso, se debe dividir la diferencia de temperatura entre estos dos elementos (una superficie y una barra).
La carga en la barra se define como la carga de la barra con la diferencia de temperatura multiplicada por la altura de la barra dividida por la altura total de la sección compuesta ($\triangle T\times\frac {h_s} {h_g} $). Si las fibras superiores de la barra están más frías que las inferiores, el valor se debe definir como negativo.

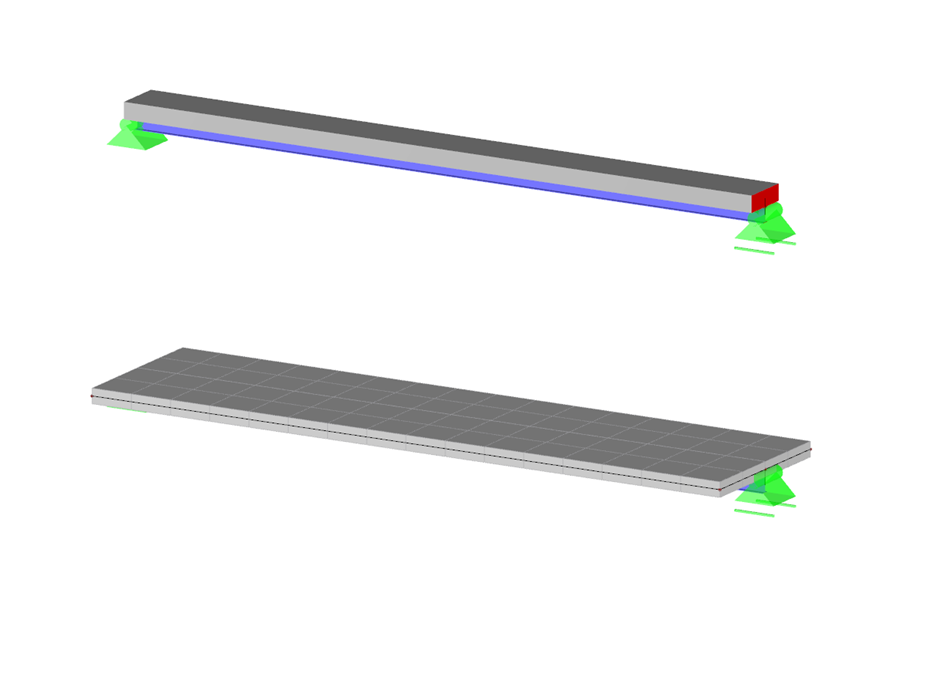

Modelo utilizado en
