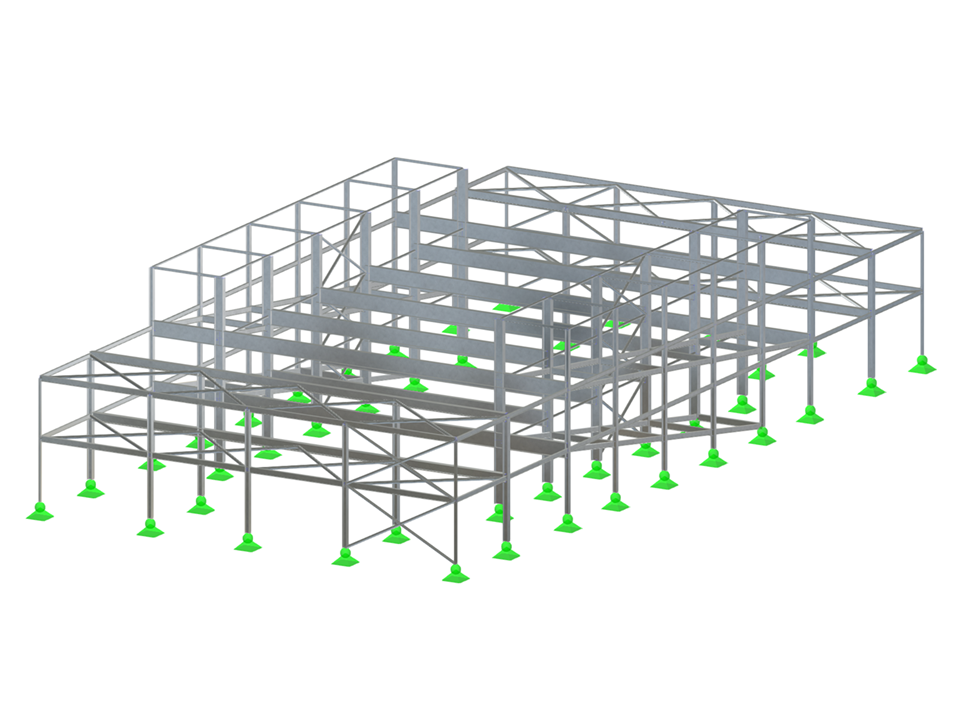

Čelákovicích的钢结构停车场是一座设计精巧的双层结构，平面尺寸为47.62×24.5米，总深度为9.4米。承重体系由HEA 500框架和焊接横梁组成，并辅以HEA 220山墙和IPE 300平衡梁。结构还包括与主体部分相连的门前雨棚，并通过圆形钢管斜撑确保空间刚度。模型作者是来自布拉格捷克理工大学钢结构、木结构与玻璃结构教研室的Irina Okilova。该作品是Dlubal Talent ČVUT竞赛的参赛作品。
钢结构停车场
| 节点数目： | 290 |
| 线的数目 | 439 |
| 杆件数目： | 356 |
| 面的数目： | 41 |
| 实体数目 | 0 |
| 荷载工况数目 | 12 |
| 荷载组合数目 | 22 |
| 结果组合数目 | 0 |
| 总重量 | 104,827 t |
| 翘曲区域尺寸 | 24,500 x 9,760 x 47,620 m |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
