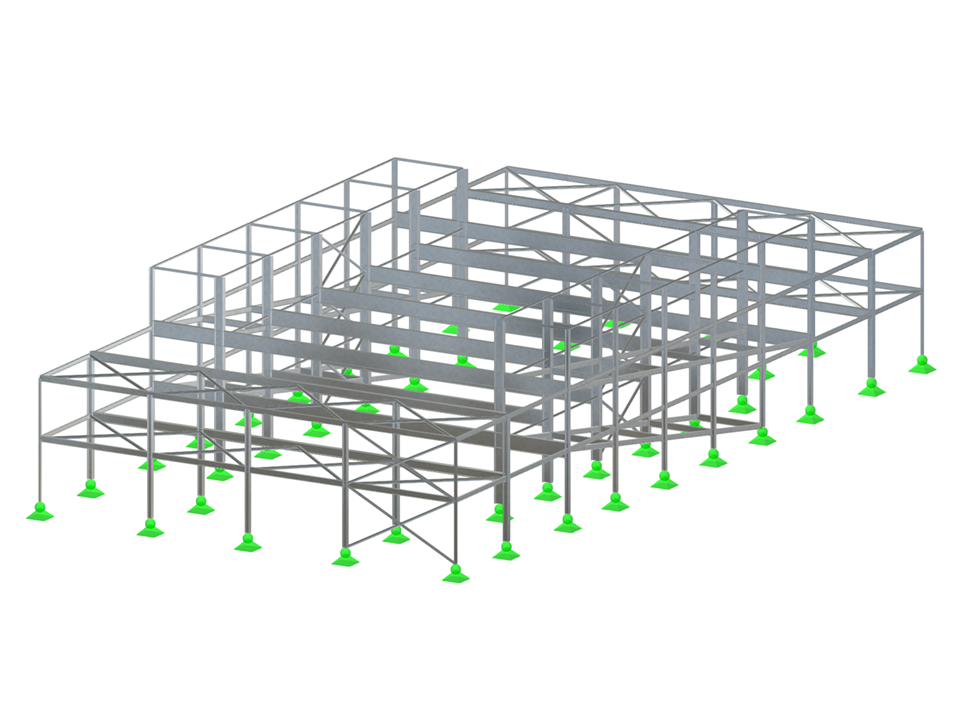

Das Stahlparkhaus in Čelákovice ist eine ausgeklügelte zweigeschossige Konstruktion mit Grundrissabmessungen von 47,62 × 24,5 m und einer Gesamtelevation von 9,4 m. Das Tragsystem wird aus Rahmen aus HEA 500 und geschweißten Riegeln gebildet, ergänzt durch Giebelwände aus HEA 220 und Waagebalken IPE 300. Die Konstruktion umfasst auch an den Hauptteil angeschlossene Vordächer, und die räumliche Steifigkeit wird durch Verbände aus Rundrohren gewährleistet. Autorin des Modells ist Irina Okilova vom Lehrstuhl für Stahl-, Holz- und Glaskonstruktionen der ČVUT in Prag. Die Arbeit ist Teil des Wettbewerbs Dlubal Talent ČVUT.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Stahlkonstruktion Parkhaus

Anzahl Knoten 290
Anzahl Linien 439
Anzahl Stäbe 356
Anzahl Flächen 41
Anzahl Volumenkörper 0
Anzahl Lastfälle 12
Anzahl Lastkombinationen 22
Anzahl Ergebniskombinationen 0
Gesamtgewicht 104,827 t
Abmessungen (metrisch) 24,500 x 9,760 x 47,620 m
Abmessungen (imperial) 80.38 x 32.02 x 156.23 feet

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
