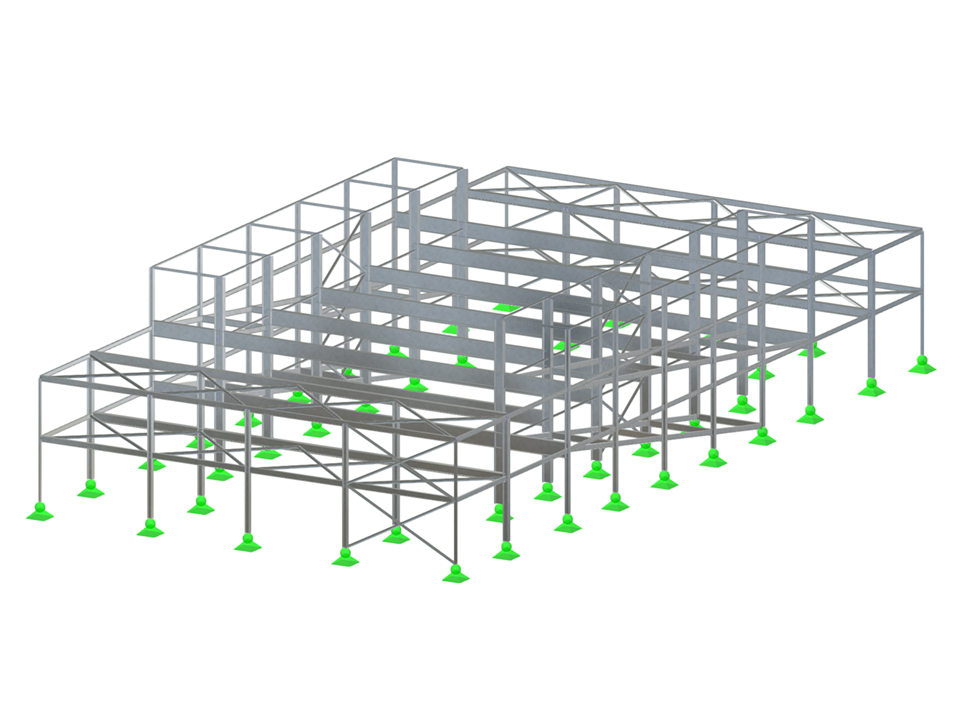

Ocelový parkovací dům v Čelákovicích je důmyslně navržená dvoupodlažní konstrukce s půdorysnými rozměry 47,62 × 24,5 m a celkovou výškou 9,4 m. Nosná soustava je tvořena rámy z HEA 500 a svařovanými příčlemi, doplněnými o štítové stěny z HEA 220 a vodorovné nosníky IPE 300. Konstrukce zahrnuje i přístřešky napojené na hlavní část a prostorovou tuhost zajišťují ztužidla z kruhových trubek. Autorkou modelu je Irina Okilova z Katedry ocelových, dřevěných a skleněných konstrukcí ČVUT v Praze. Práce je součástí soutěže Dlubal Talent ČVUT.
Ocelová konstrukce parkovacího domu
| Počet uzlů | 290 |
| Počet linií | 439 |
| Počet prutů | 356 |
| Počet ploch | 41 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 12 |
| Počet kombinací zatížení | 22 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 104,827 t |
| Rozměry (metrické) | 24,500 x 9,760 x 47,620 m |
| Rozměry (imperiální) | 80.38 x 32.02 x 156.23 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
