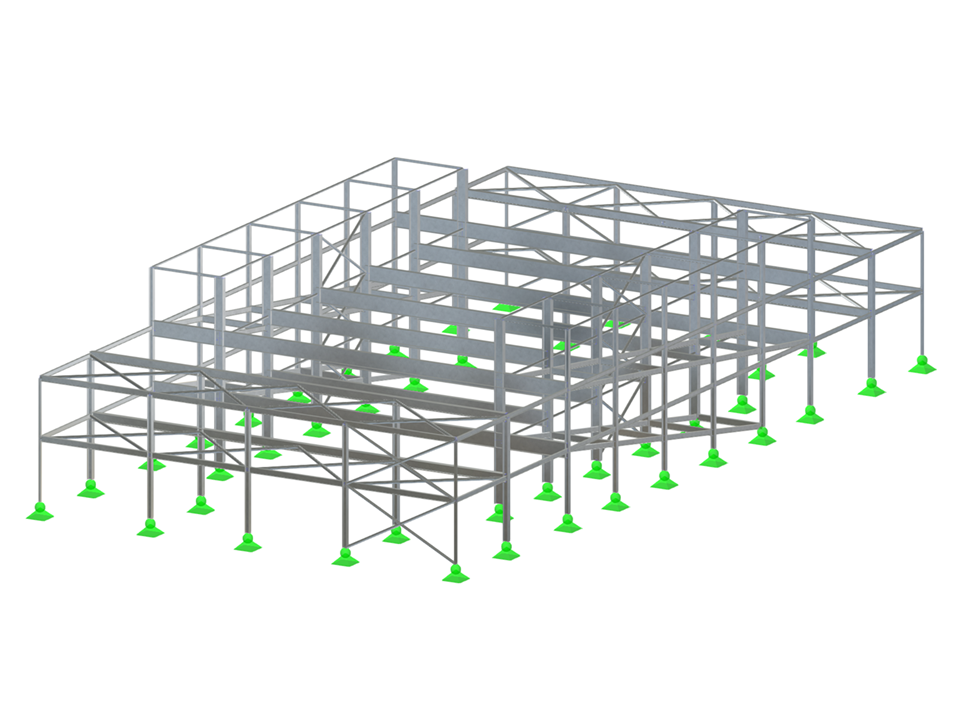

El aparcamiento de acero en Čelákovice es una estructura de dos plantas ingeniosamente diseñada con dimensiones en planta de 47,62 × 24,5 m y una altura total de 9,4 m. El sistema portante está formado por pórticos de HEA 500 y cruces soldadas, complementados con muros de hastial de HEA 220 y cruces de la balanza IPE 300. La estructura también incluye marquesinas conectadas a la parte principal, y la rigidez espacial está asegurada por cuadrales de tubos circulares. La autora del modelo es Irina Okilova del Departamento de Estructuras de Acero, Madera y Vidrio de la ČVUT de Praga. El trabajo forma parte del concurso Dlubal Talent ČVUT.


(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Estructura de acero de aparcamiento

Número de nudos 290
Número de líneas 439
Número de barras 356
Número de superficies 41
Número de sólidos 0
Número de casos de carga 12
Número de combinaciones de carga 22
Número de combinaciones de resultados 0
Peso completo 104,827 t
Dimensiones (métricas) 24,500 x 9,760 x 47,620 m
Dimensiones (imperiales) 80.38 x 32.02 x 156.23 feet
