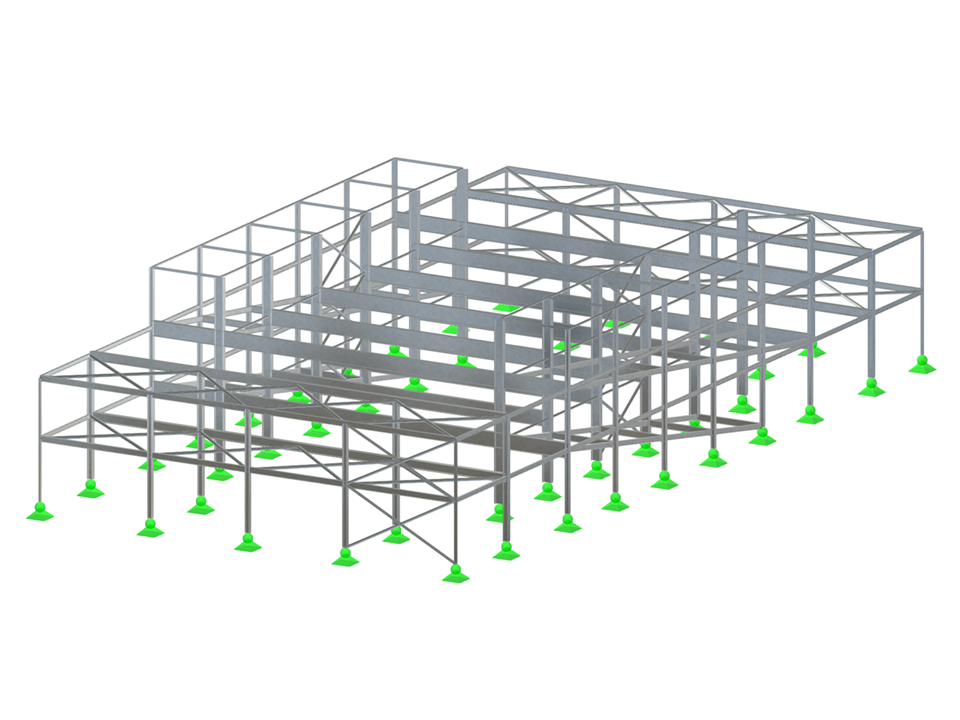

O parque de estacionamento em aço em Čelákovice é uma estrutura de dois andares engenhosamente projetada com dimensões em planta de 47,62 × 24,5 m e uma profundidade total de 9,4 m. O sistema de suporte é composto por pórticos de HEA 500 e travessas soldadas, complementadas por paredes de empena de HEA 220 e vigas horizontais IPE 300. A estrutura também inclui coberturas ligadas à parte principal e a rigidez espacial é assegurada por escoras de tubos circulares. A autora do modelo é Irina Okilova do Departamento de Estruturas de Aço, Madeira e Vidro da ČVUT em Praga. O trabalho faz parte do concurso Dlubal Talent ČVUT.


(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

Estrutura de aço de estacionamento coberto

Número de nós 290
Número de linhas 439
Número de barras 356
Número de superfícies 41
Número de sólidos 0
Número de casos de carga 12
Número de combinações de cargas 22
Número de combinações de resultados 0
Peso total 104,827 t
Dimensões (métricas) 24,500 x 9,760 x 47,620 m
Dimensões (imperiais) 80.38 x 32.02 x 156.23 feet

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
