Segmentschütz mit Klappe für das Schiffshebewerk Niederfinow, Deutschland

Стальная конструкция шлюза с откидными воротами является частью нового лодочного подъемника Niederfinow на восточном конце канала Одер-Гавел в Германии.

Он был построен в связи с увеличением посещаемости, так как первоначальная конструкция самого старого действующего лодочного подъемника в Германии была почти полностью загружена.

Konstruktion

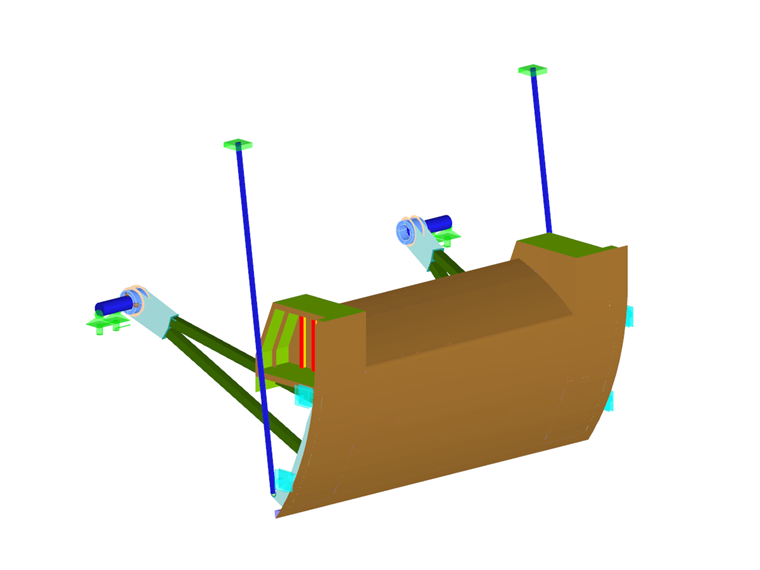

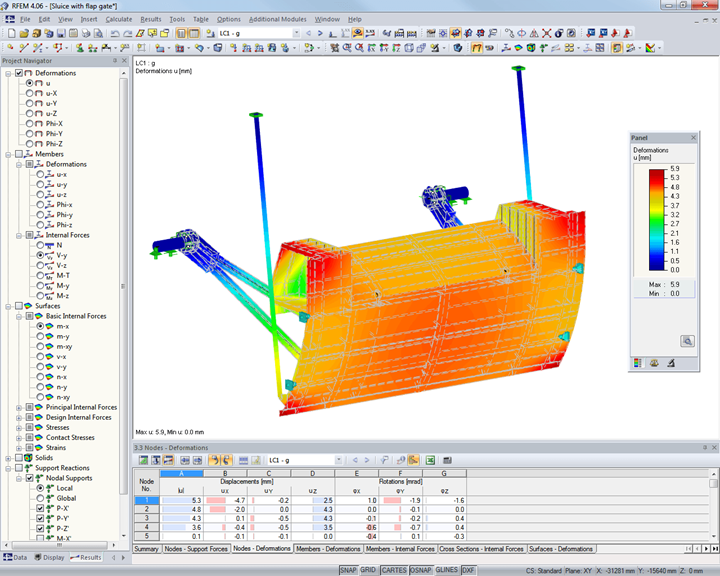

Шлюз с откидным затвором используется для контроля уровня воды в водосливе нового лодочного подъемника Niederfinow на восточной стороне канала Одер-Гавел в Германии.

Die Breite der Stauklappe beträgt 7,0 m und die Gesamtbreite der Konstruktion 10,4 m. Максимальный уровень воды в шлюзе затем может достигать высоты 5,6 м.

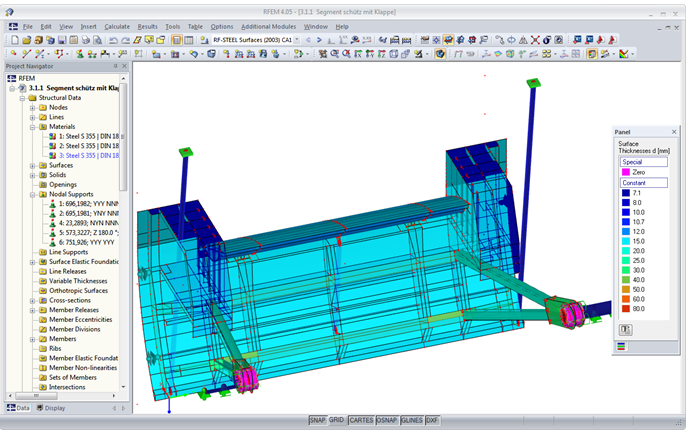

Расчетная конструкция состоит из 3 244 узлов, 6 тел, 607 поверхностей и 187 стержней с 3 различными сечениями. Объект общей массой около 30 тонн сделан из стали S 355.
Место Schiffshebewerk Niederfinow
Hebewerkstraße 70A, 16248 Niederfinow
Строительное проектирование Ingenieurbüro Ehlenz, Beckingen
ibehlenz.com


Спецификации проекта

Данные модели

Количество узлов 3242
Количество линий 3403
Количество стержней 187
Количество поверхностей 607
Количество тел 8
Количество загружений 1
Общий вес 29,564 t
Размеры 8,021 x 12,060 x 9,817 m
Версия программы 5.08.01
