Vanne-segment à clapet de l'ascenseur à bateaux de Niederfinow, Allemagne

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Bureau d'études Ingenieurbüro Ehlenz, Beckingen, Allemagne
www.ibehlenz.com

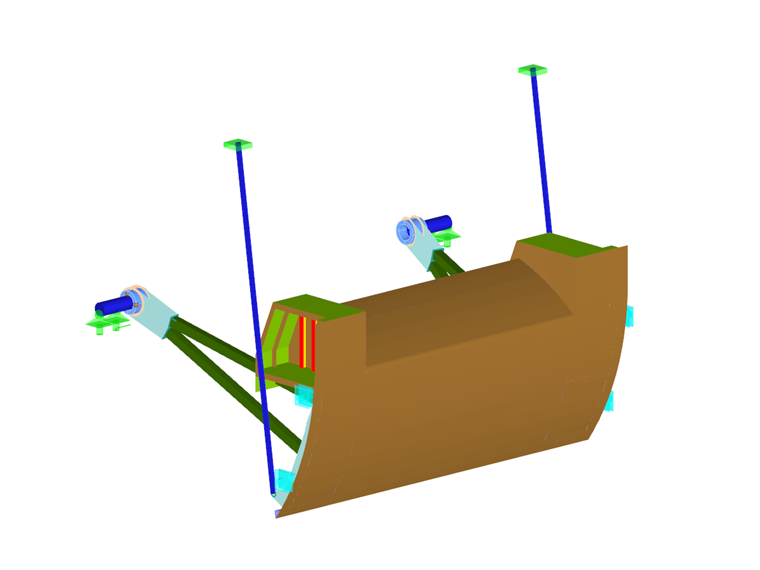

Cet objet est une porte de segment de pression qui sert à réguler le niveau d'eau d'un déversoir. La largeur du volet est de 7,0 m et la largeur totale de la structure est de 10,4 m. L'eau peut aller jusqu'à max. Hauteur de 5,6 m. La construction est réalisée en acier de construction S 355.

Structure

La porte du tronçon sert à réguler le niveau d'eau d'un barrage de l'ascenseur situé à l'extrémité est du canal Oder-Havel à Niederfinow/Brandenburg.

La largeur du volet est de 7,0 m et la largeur totale de la structure est de 10,4 m. L'eau peut aller jusqu'à max. Hauteur de 5,6 m.

La structure calculée est composée de 3 244 nœuds, 6 solides, 607 surfaces et 187 barres avec 3 sections différentes. La structure pèse env. 30 tonnes et est construit en acier doux S 355.
