Segmentschütz mit Klappe für das Schiffshebewerk Niederfinow, Deutschland

Konstruktion

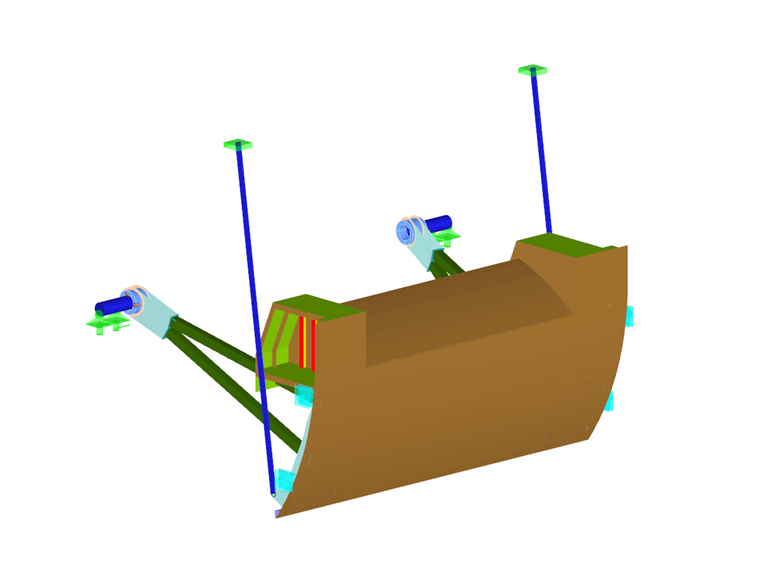

Śluza z klapą służy do kontroli poziomu wody w jazie nowej podnośni dla statków Niederfinow na wschodnim krańcu kanału Odra-Hawela w Niemczech.

Die Breite der Stauklappe beträgt 7,0 m und die Gesamtbreite der Konstruktion 10,4 m. Możliwe jest spiętrzenie wody do maksymalnej wysokości 5,6 m.

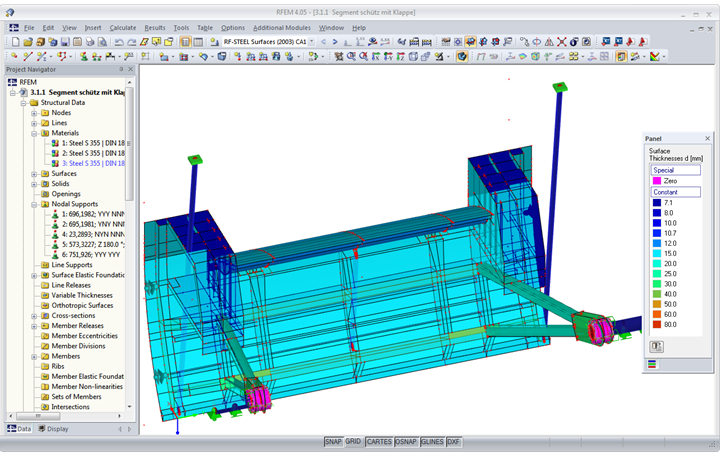

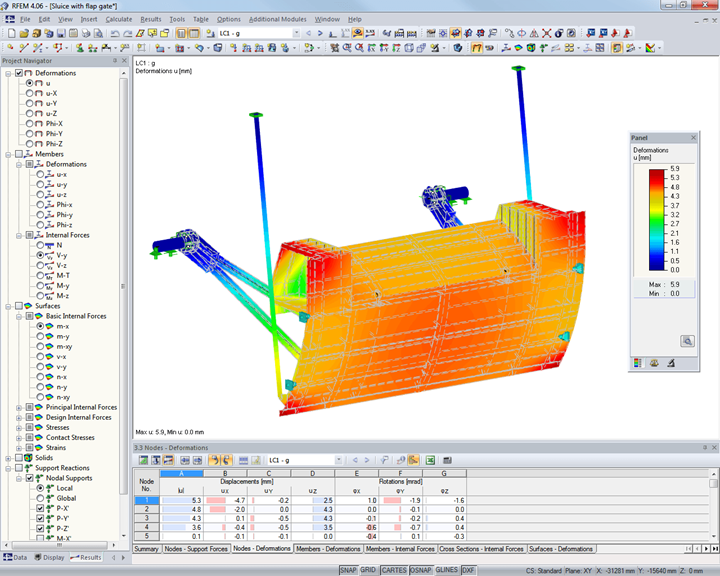

Obliczona konstrukcja składa się z 3 244 węzłów, 6 brył, 607 powierzchni i 187 prętów o 3 różnych przekrojach. Obiekt waży około 30 ton i jest wykonany ze stali S 355.
