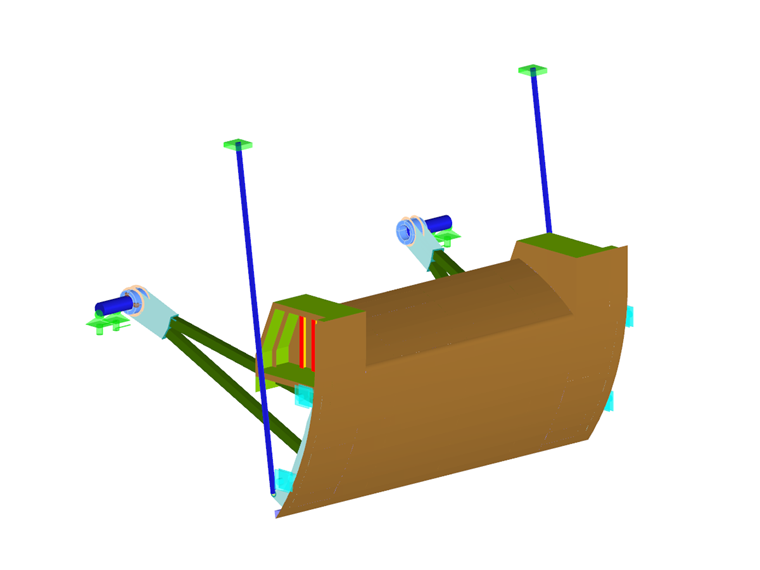

Segmentschütz mit Klappe für das Schiffshebewerk Niederfinow

Realisiert mit Dlubal Software

Zurück zu Kundenprojekten

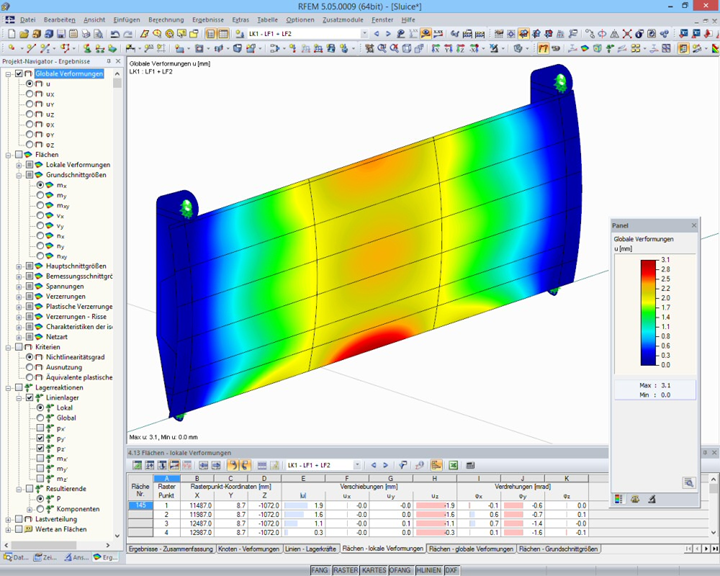

Globale Vervormungen des Segmentschützes in RFEM (© Ingenieurbüro Jürgen Ehlenz)

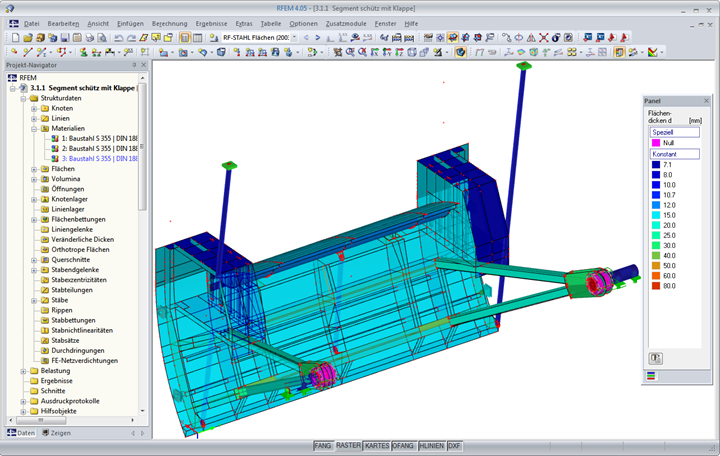

Flächendicken vom Zusatzmodul RF-STAHL Flächen am RFEM-Modell (© Ingenieurbüro Jürgen Ehlenz)

Kundenprojekt

29. Mai 2011

Deutschland RFEM Stahlbau Maschinenbau Stahlwasserbau

Tragwerksplanung

Ingenieurbüro Ehlenz, Beckingen
www.ibehlenz.de

Bei diesem Objekt handelt es sich um ein Drucksegmenttor, das der Regulierung des Wasserstandes eines Stauwehres dient. Die Breite der Klappe beträgt 7,0 m und die Gesamtbreite der Konstruktion 10,4 m. Das Wasser kann bis zu einer max. Höhe von 5,6 m angestaut werden. Die Konstruktion wird in Baustahl S 355 ausgeführt.

Konstruktion

Das Segmenttor dient zur Regulierung des Wasserstandes eines Stauwehres des Schiffshebewerks am östlichen Ende des Oder-Havel-Kanals in Niederfinow/Brandenburg.

Die Breite der Klappe beträgt 7,0 m und die Gesamtbreite der Konstruktion 10,4 m. Das Wasser kann bis zu einer max. Höhe von 5,6 m angestaut werden.

Die berechnete Struktur besteht aus 3.244 Knoten, 6 Volumen, 607 Flächen und 187 Stäben mit 3 verschiedenen Querschnitten. Die Konstruktion hat ein Gesamtgewicht von ca. 30 Tonnen und wird in Baustahl S 355 ausgeführt.
