Segmentové stavidlo s klapkovou propustí pro lodní výtah Niederfinow, Německo

Stavidlo má regulovat výšku vodní hladiny zdymadla Niederfinow s novým lodním výtahem na východním konci havelsko-oderského kanálu v Braniborsku.

Stavba by měla zvýšit nedostatečnou přepravní kapacitu kanálu.

1343x

Segmentové stavidlo s klapkovou propustí

Konstrukce

Stavidlo má regulovat výšku vodní hladiny zdymadla Niederfinow s novým lodním zdvihadlem na východním konci havelsko-oderského kanálu v Braniborsku.

Šířka klapky je 7,0 m a celková šířka konstrukce 10,4 m. Voda může být vzedmuta do max. výše 5,6 m.

Počítaná konstrukce se skládá ze 3 244 uzlů, 6 těles, 607 ploch a 187 prutů 3 různých průřezů. Celková hmotnost konstrukce činí 30 tun. Konstrukce je zhotovena z oceli S 355.

Místo

Lodní výtah Niederfinow

Hebewerkstraße 70A, 16248 Niederfinow

https://cs.wikipedia.org/wiki/Lodní výtah_Niederfinow

Statika a konstrukce

Ingenieurbüro Ehlenz, Beckingen
ibehlenz.com

Specifikace projektu

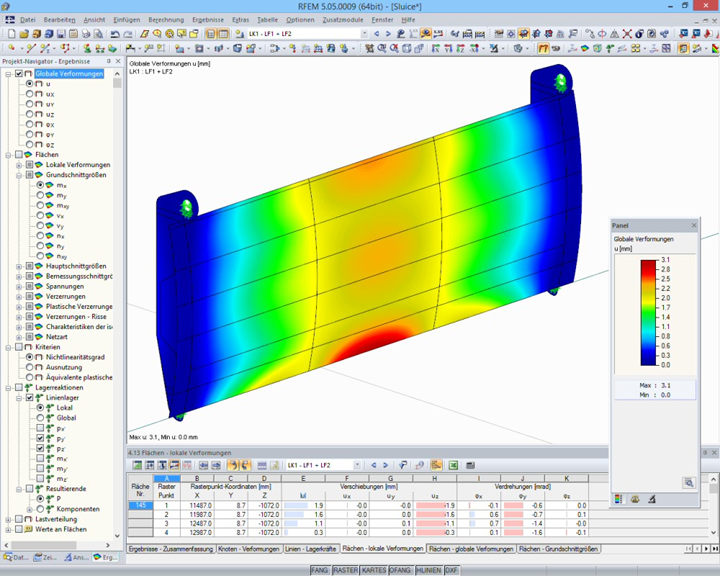

Deformace na staveništi s klapkovou bránou v programu RFEM (© Ingenieurbüro Jürgen Ehlenz)

Deformace na RFEM modelu stavidla s klapkou (© Ingenieurbüro Jürgen Ehlenz)

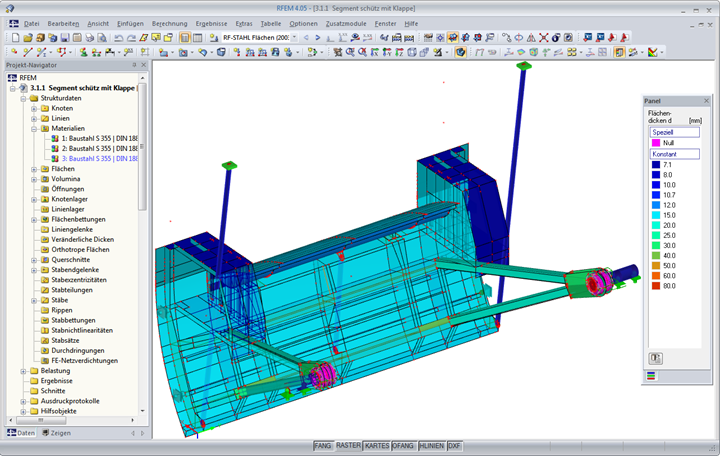

RFEM model tlouštěk ploch v modulu RF-STEEL Surfaces (© Ingenieurbüro Jürgen Ehlenz)

Údaje o modelu

Počet uzlů 3242

Počet linií 3403

Počet prutů 187

Počet ploch 607

Počet těles 8

Počet zatěžovacích stavů 1

Celková hmotnost 29,564 t

Rozměry 8,021 x 12,060 x 9,817 m

Verze programu 5.08.01
