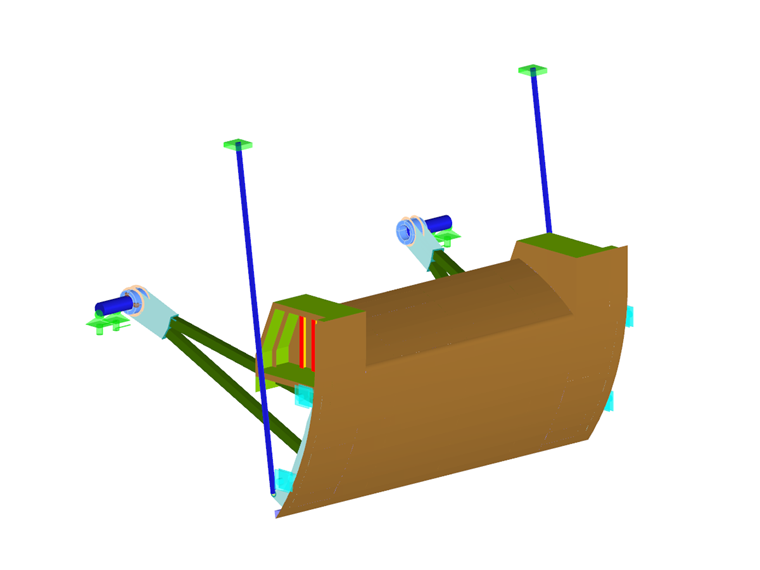

Comporta para elevador de barcos, Alemanha

A estrutura em aço é parte de uma comporta que serve para regular o nível da água da represa no canal Oder-Havel na Alemanha.

A estrutura antiga, que era o elevador de barcos mais antigo na Alemanha, foi substituída por este novo sistema devido ao aumento de tráfego no canal.

Estrutura

A estrutura em aço é parte de uma comporta que serve para regular o nível da água da represa no canal Oder-Havel na Alemanha.

A comporta de aço tem uma largura de 7,0 m, a largura total da construção é de 10,4 m. A água pode ser acumulada até uma altura máxima de 5,6 m.

A estrutura calculada é constituída por 3244 nós, 6 sólidos, 607 superfícies e 187 barras com 3 secções diferentes. A construção tem um peso total de aproximadamente 30 toneladas e o material utilizado foi o aço S 355.
Local Elevador de barcos em Niederfinow
Hebewerkstraße 70A, 16248 Niederfinow, Alemanha
Planeamento estrutural Ingenieurbüro Ehlenz, Beckingen, Alemanha
ibehlenz.com


Especificações do projeto

Dados do modelo

Número de nós 3242
Número de linhas 3403
Número de barras 187
Número de superfícies 607
Número de sólidos 8
Número de casos de carga 1
Peso total 29,564 t
Dimensões 8,021 x 12,060 x 9,817 m
Versão do programa 5.08.01
