Esclusa con compuerta del montabarcos de Niederfinow, Alemania

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

Estática y construcción Oficina de ingeniería Ehlenz, Beckingen
www.ibehlenz.de

Este objeto es una compuerta de segmento de presión que sirve para regular el nivel de agua de un vertedero. El ancho de la aleta es de 7.0 my el ancho total de la estructura es de 10.4 m. El agua puede llegar hasta un máximo. Altura de 5,6 m. La construcción se realiza en acero estructural S 355.

Estructura

La compuerta del segmento sirve para regular el nivel del agua de una presa del elevador de barcos en el extremo este del Canal Oder-Havel en Niederfinow/Brandenburg.

El ancho de la aleta es de 7.0 my el ancho total de la estructura es de 10.4 m. El agua puede llegar hasta un máximo. Altura de 5,6 m.

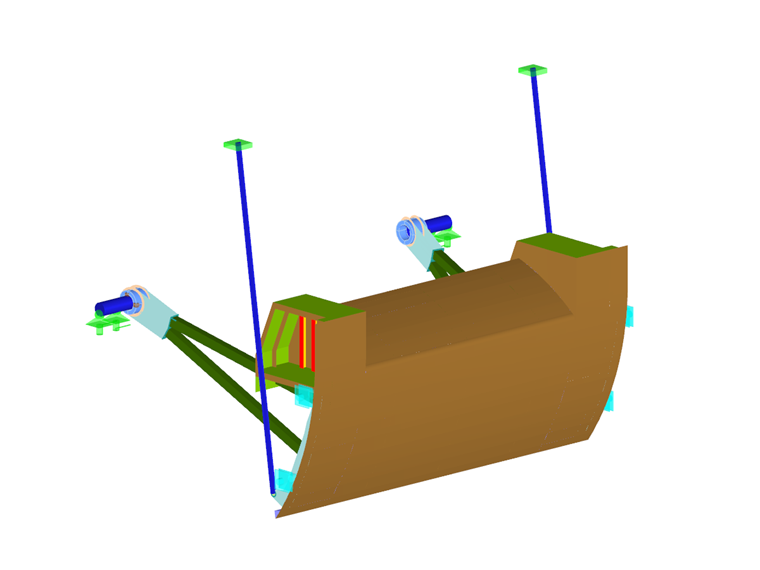

La estructura calculada consta de 3.244 nudos, 6 sólidos, 607 superficies y 187 miembros con 3 secciones diferentes. La estructura tiene un peso total de aprox. 30 toneladas y está construido en acero dulce S 355.
