Paratoia a saracinesca per la chiusa di Niederfinow, Germania

Progetto cliente

Ingegneria strutturale Ingenieurbüro Jürgen Ehlenz
Beckingen, Germania
www.ibehlenz.de

La struttura in acciaio di una paratoia a saracinesca è una parte della nuova chiusa per barche di Niederfinow sul canale Oder-Havel in Germania. La chiusa è stata costruita a causa del crescente traffico sul canale, ed anche poiché la struttura originale, la più antica chiusa per barche funzionante in Germania, era ormai vicina al suo limite massimo di esercizio.

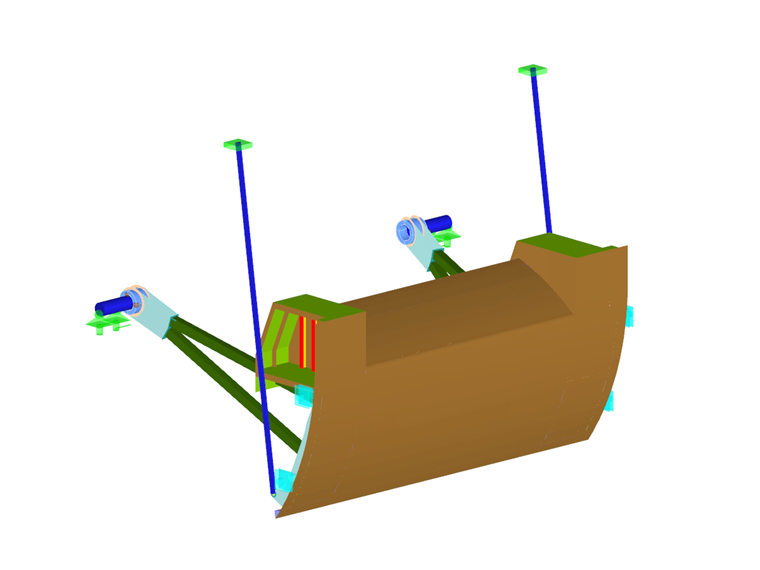

Struttura

La chiusa è basata sulla pressione utilizzata per controllare il livello dell'acqua di una briglia. La larghezza della chiusa è di 7 m, la larghezza totale della costruzione è di 10,4 m. È possibile arginare acqua fino a un'altezza massima di 5,6 m.

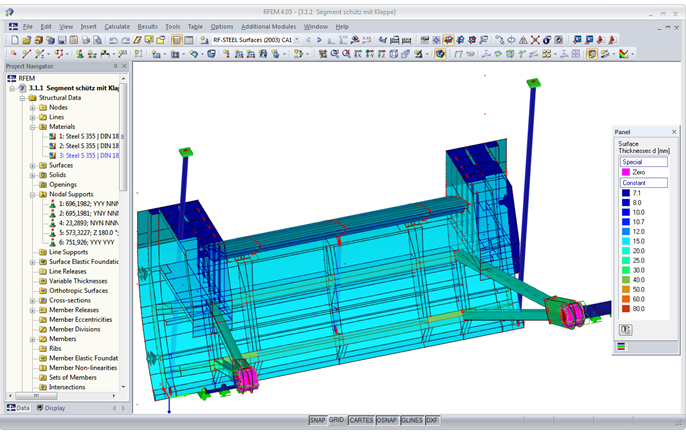

La struttura calcolata conta 3.244 nodi, 6 solidi, 607 superfici e 187 aste con 7 differenti sezioni trasversali. Nel suo complesso la struttura, realizzatain acciaio S 355, ha un peso di circa 20 tonnellate.
