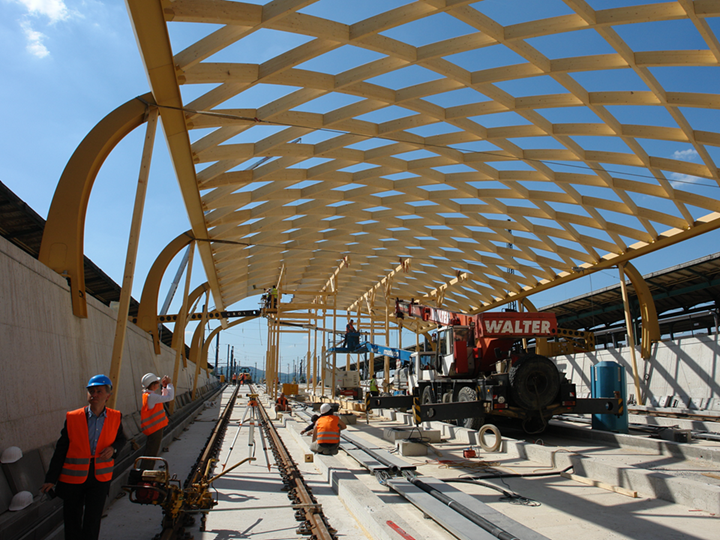

Станция скоростного трамвая в Касселе

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

755x

Конструкция кровли из дерева и стали

RegioTram - это система скоростного трамвая, курсирующая по городам Касселя и его окрестностей. За проектирование трамвайной остановки отвечала немецкая компания, заказчик Dlubal Software, компания osd Ingenieure из Франкфурта -на -Майне.

Кровельное покрытие платформы без колонн

Проект конструкции включает в себя легкую и филигранную конструкцию из дерева и стали, которая способна перекрыть три платформы без колонн и очень эффектна. Выбранная форма арки каркаса позволяет сохранить общую систему покрытия станции и использовать в зоне станции общие приподнятые цепи, а также отлично сочетается с бочкообразной конструкцией существующих кровель.

Оболочка цилиндра основана на конструкции Золлингера

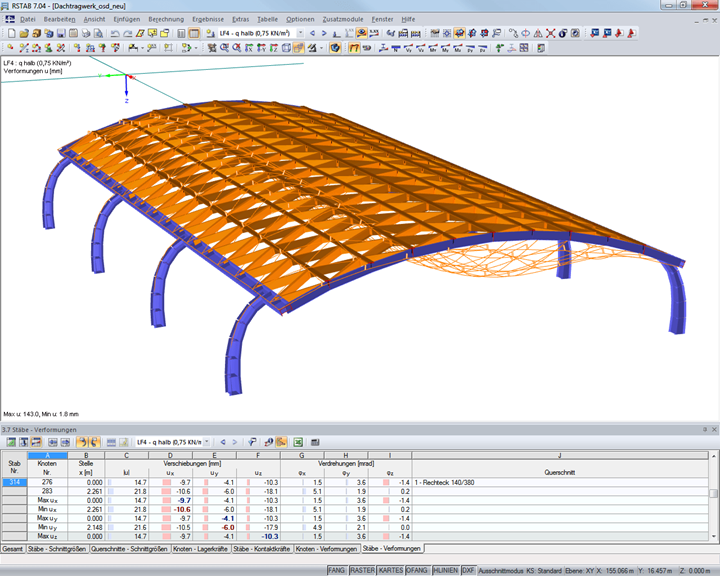

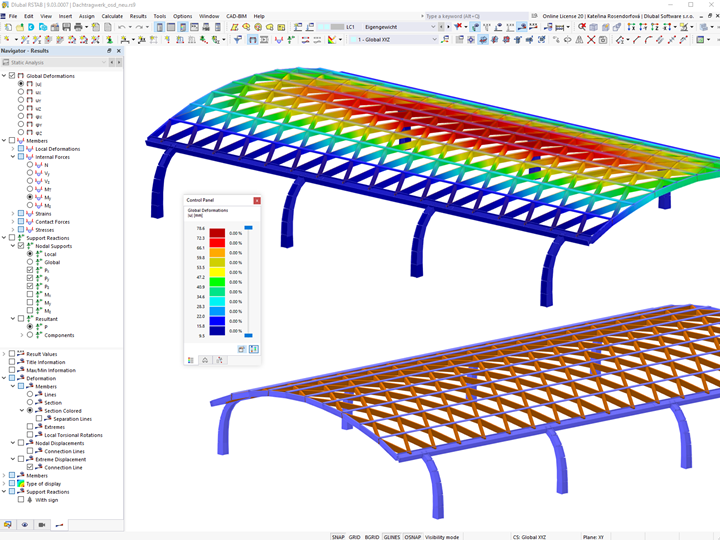

Конструктивная модель кровли состоит из цилиндрической оболочки из деревянных ламелей, нагрузки от которых выборочно передаются в железобетонный желоб посредством стальной коробчатой конструкции. Несущая деревянная конструкция основана на конструкции Золлингера, пластинчатой конструкции с одинарной кривизной, в которой стержни расположены в форме ромба, и каждый из них проходит над двумя полями.

Основным отличием расчета Золлингера является жесткий расчет узлов. Из-за геометрии плоской оболочки в узел должны были быть переданы большие изгибающие моменты. С этой целью была разработана новая система соединений в виде вставного соединения с вклеенными дюбелями. которая затем была преобразована в направляющую деталь, которую можно было перенести на все узлы. В 2008 году была эта конструкция кровли получила премию Hessian Timber Construction Award.
