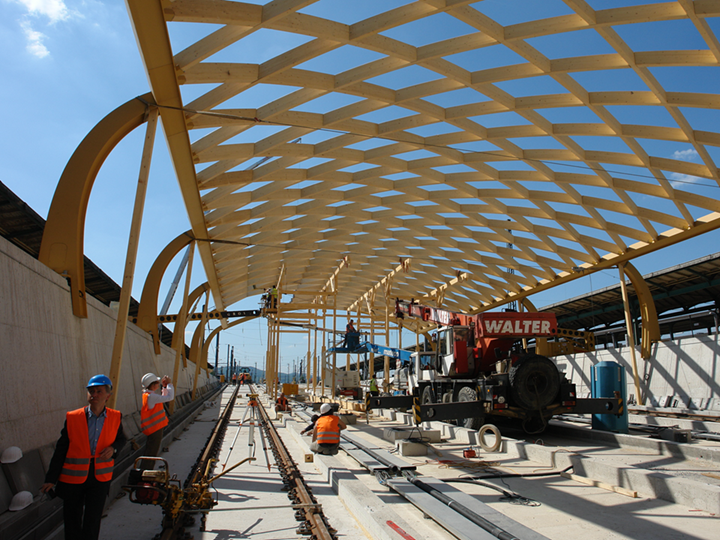

Il RegioTram è un sistema di metropolitana leggera a Kassel e dintorni. Il cliente tedesco di Dlubal Software osd Ingenieure di Francoforte sul Meno è stato responsabile della progettazione strutturale della stazione dei tram.
Copertura di piattaforme senza colonne
Il progetto strutturale prevede una costruzione leggera e filigranata in legno-acciaio, che è in grado di coprire tre piattaforme senza colonne ed è molto attraente. La forma dell'arco a gabbia selezionata consente la conservazione del sistema di copertura della stazione sovrastante e l'uso di catene sopraelevate comuni nell'area della stazione e si adatta alle strutture a forma di botte delle coperture delle stazioni esistenti.
Il guscio della canna si basa sulla costruzione di Zollinger

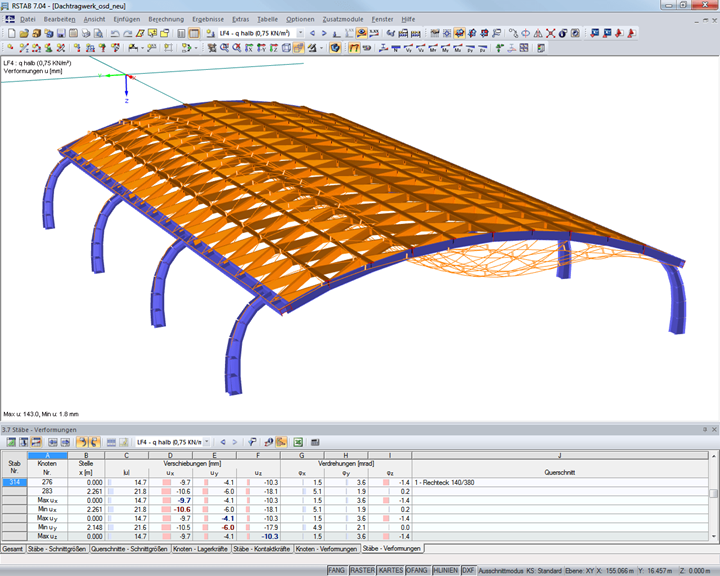

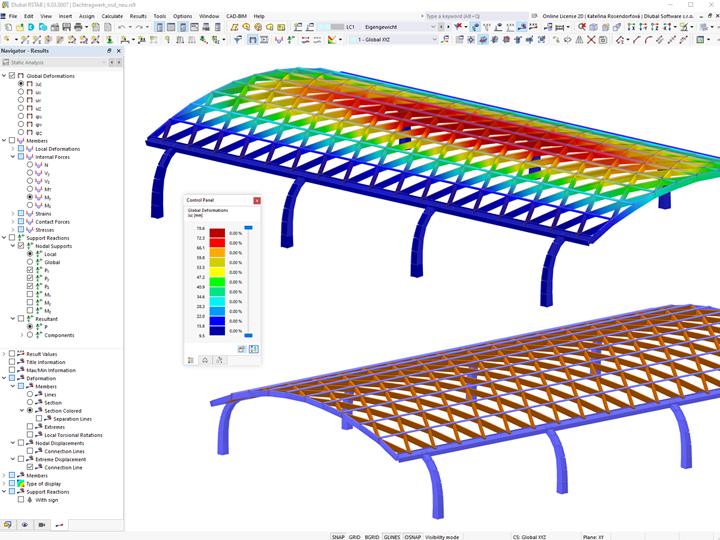

Il modello strutturale della copertura è costituito da un guscio a botte costituito da doghe di legno, i cui carichi sono trasferiti selettivamente nella depressione di cemento armato per mezzo di una struttura scatolare in acciaio. La struttura portante in legno si basa sulla costruzione di Zollinger, una struttura lamellare a curva singola in cui le aste sono disposte a forma di diamante e una lunghezza dell'asta ciascuna si estende su due campi.
La principale differenza del progetto Zollinger è la progettazione rigida dei nodi. A causa della geometria del guscio piatto, è stato necessario trasferire grandi momenti flettenti nel nodo. A tale scopo, è stato sviluppato un nuovo sistema di giunti sotto forma di un collegamento a innesto con tasselli incollati. Questo sistema di giunzione è stato convertito in un dettaglio guida che poteva essere trasferito a tutti i nodi. La struttura del tetto ha vinto il premio Hessian Timber Construction Award nel 2008.
| Ingegneria strutturale | Analisi strutturale e progettazione osd - studio per la progettazione strutturale Francoforte sul Meno www.o-s-d.com Architetto: Pahl + Weber-Pahl Architekten BDA Planungsgesellschaft mbH & Co. KG Darmstadt, Germania www.pahl-architekten.de Costruzione: Grossmann Bau Rosenheim, Germania www.grossmann-bau.de |
| Investitore | Kasseler Verkehrsgesellschaft AG www.kvg.de |
