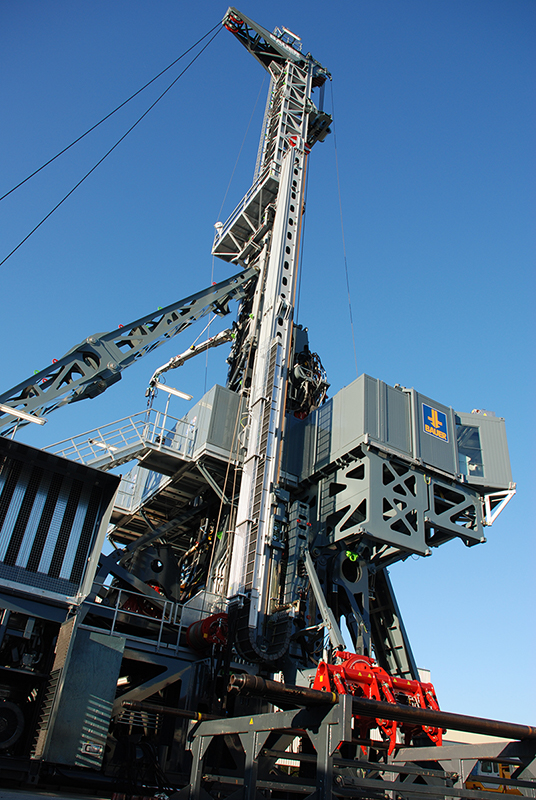

Строительство установки для бурения глубоких скважин, Германия

Немецкая компания BAUER Maschinen GmbH, работающая в области специального оборудования для фундаментостроения, разработала новую установку глубокого бурения,

которая используется в месторождениях геотермальной энергии, нефти или газа для бурения скважин глубиной до 7000 м.

Кроме того, с помощью современной технологии бурения она способна расширить также существующие скважины. Данная буровая установка ныне производится лишь в Германии, но продается по всему миру.

Конструкция

Общие размеры установки глубокого бурения следующие: Д х Ш х В = 25 м х 12 м х 42 м. Общий вес всей конструкции затем достигает 580 т. Но благодаря своей модульной концепции ее можно легко перевозить на грузовике.

И поскольку она монтируется по частям, ее можно без особых затруднений перемещать от одной скважины к другой. Сверло установки забивается в землю с максимальным вращательным приводом 60°кНм и вытягивается максимальной силой 4 400 кН.

Расчет

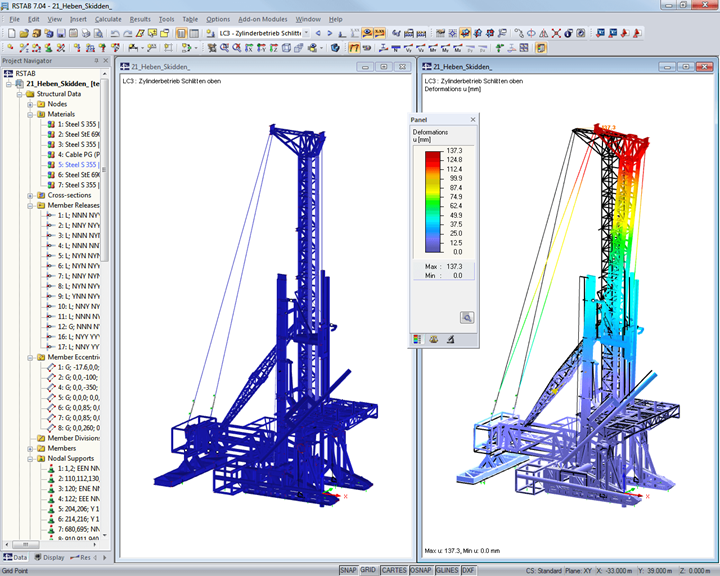

Вся модель состоит из 1 137 узлов и 2 052 стержней, которые образуют решетчатую башню в форме буквы U. Бур затем находится на открытой стороне этой U-образной конструкции.

Чтобы правильно рассчитать конструкцию, пришлось инженерам проанализировать шесть RSTAB моделей с различными нагрузками и состояниями, такими как работающая и не работающая установка с сосредоточенной опорой и сбоем при растяжении, лежащая башня, подъем башни, монтаж лебедки и другие.

Базовая конструктивная система и ее загружения были сначала заданы в основной системе, из которой затем извлекались все остальные системы, подлежащие расчету. Для определения максимальных внутренних сил и напряжений, затем было всех шесть моделей были объединены в одной суперкомбинации.
