Construcción de una torre de perforación profunda, Alemania
Proyecto de cliente

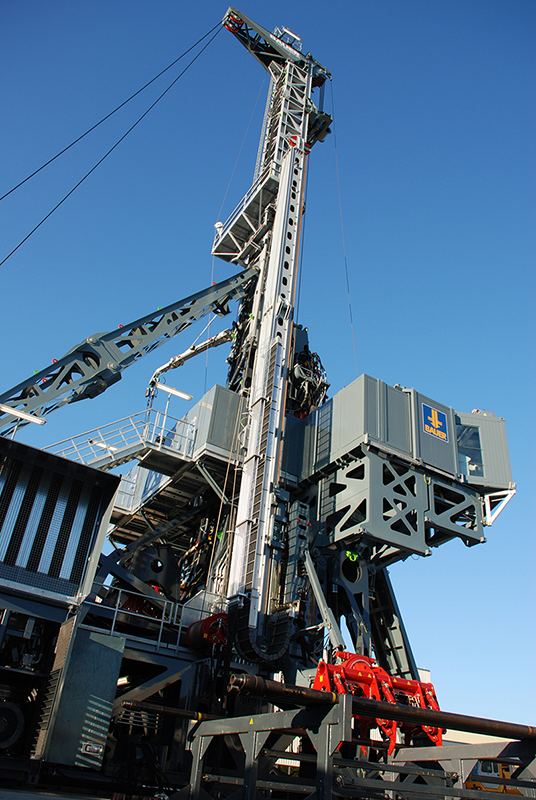

Debido a que el mercado de la ingeniería geotérmica está continuamente al alza, BAUER Maschinen GmbH, una empresa alemana que trabaja en el campo especializado de la ingeniería de cimentación, ha desarrollado una nueva torre de perforación profunda. La empresa Ing.-Büro H.-U. Möller, cliente de Dlubal, fue el responsable del análisis estructural de la planta. El sistema se utiliza para realizar perforaciones alcanzando una profundidad de 7.000 m en el área de la energía geotérmica, petróleo o gas.
Ingeniería estructural |
Ing.- Büro H.-U. Moller, Minden, Alemania www.hum-minden.de |
Inversor |
BAUER Maschinen GmbH, Schrobenhausen, Alemania www.bauer.com |
- Longitud: ~ 25 m
- Anchura: ~ 12 m
- Altura: ~ 42 m
- Peso: ~ 580 t
- Número de nudos: 1.137
- Barras: 2.052
- Materiales: 6
- Secciones: 201
Modelo
Además, es posible ampliar los agujeros existentes utilizando una tecnología moderna de perforación. La torre de perforación se fabrica en Alemania y se distribuye en todo el mundo.
La estructura
La torre de perforación profunda tiene las siguientes dimensiones: L x W x H = 25 m x 12 m x 42 m. La masa la estructura completa es de 580 t. Ésta, sin embargo, tiene una estructura modular y se puede transportar en un camión.
La planta se puede erigir por sí misma en partes y se puede intercambiar de una perforación a otra cuando está construida. La broca de perforación se introduce a la tierra con una perforación rotativa de 60°kNm y se extrae con una fuerza máxima de 4.400 kN.
El cálculo

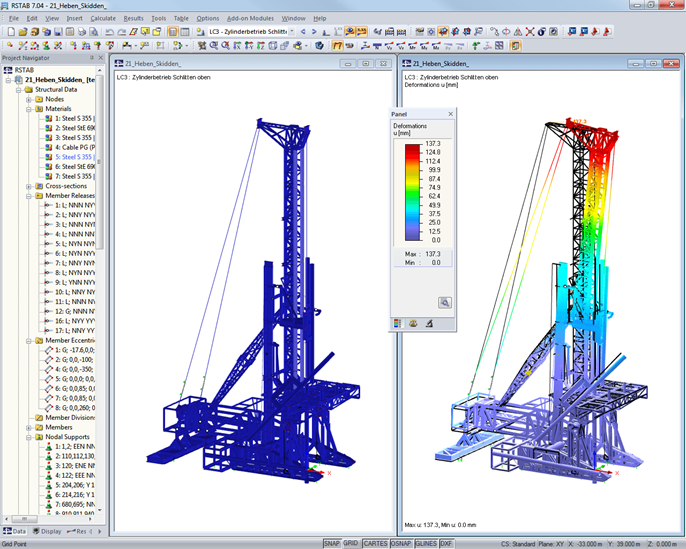

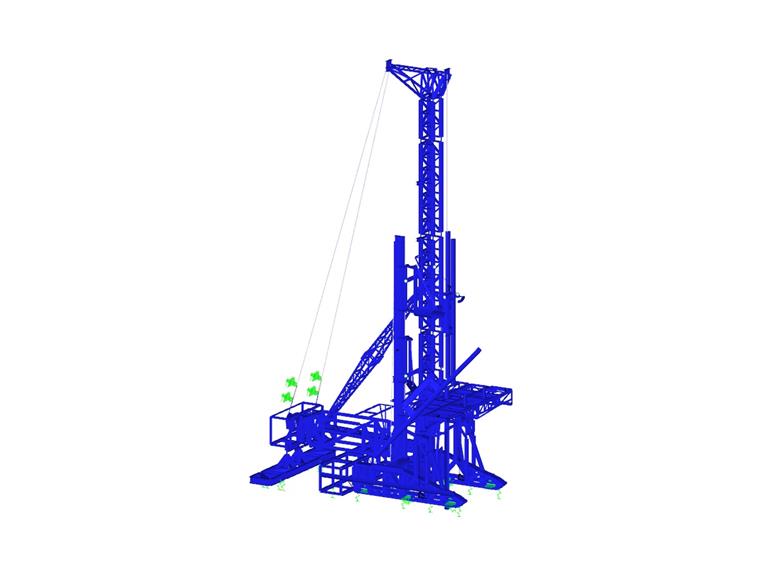

El modelo se compone de 1.137 nudos y 2.052 barras formando una torre de celosía en forma de U. La guía se aplica en el lado abierto de la U.
Para su cálculo, los ingenieros analizaron seis modelos de RSTAB con cargas diferentes y estados tales como la planta en funcionamiento o parada con el apoyo puntual y fallo por tracción, la torre tumbada, la torre alzándose, el montaje del cabestrante, etc.
El sistema estructural y las cargas se introdujeron en un sistema básico. Después, todos los sistemas a analizar se derivaron de este sistema base. Para determinar los esfuerzos internos y tensiones máximas, los seis modelos se superpusieron en una supercombinación.
