Konstrukcja wieży wiertniczej, Niemcy

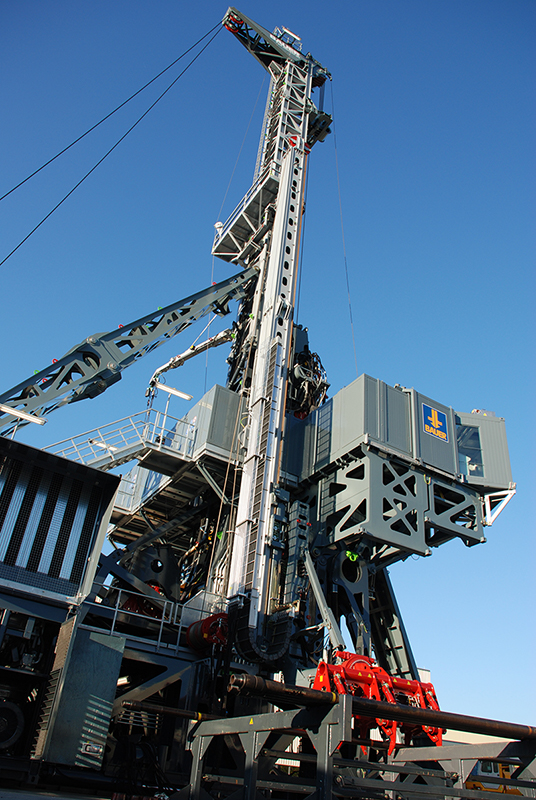

BAUER Maschinen GmbH, niemiecka firma specjalizująca się w obszarze specjalistycznych prac fundamentowych, opracowała nową wieżę wiertniczą do głębokich odwiertów.

System ten jest używany do wykonywania odwiertów aż do głębokości 7 000 m na obszarach występowania energii geotermalnej, gazu lub oleju.

Dodatkowo istnieje możliwość pogłębiania istniejących odwiertów przy użyciu nowoczesnej technologii. Urządzenie do wykonywania odwiertów jest produkowane w Niemczech i sprzedawane na całym świecie.

Konstrukcja

Wiertnica ma wymiary: dł. x szer. x wys. = 25 m x 12m x 42m. Ciężar całej konstrukcji wynosi 580 t. Dzięki budowie modułowej można ją przewozić na samochodzie ciężarowym.

Urządzenie jest częściowo samo-montujące i można je przesuwać od odwiertu do odwiertu, kiedy jest rozłożone. Wiertło jest wprowadzane z gruntu przy maksymalnym napędzie obrotowym 60°kNm i wyciągane z maksymalną siłą 4 400 kN.

Obliczenia

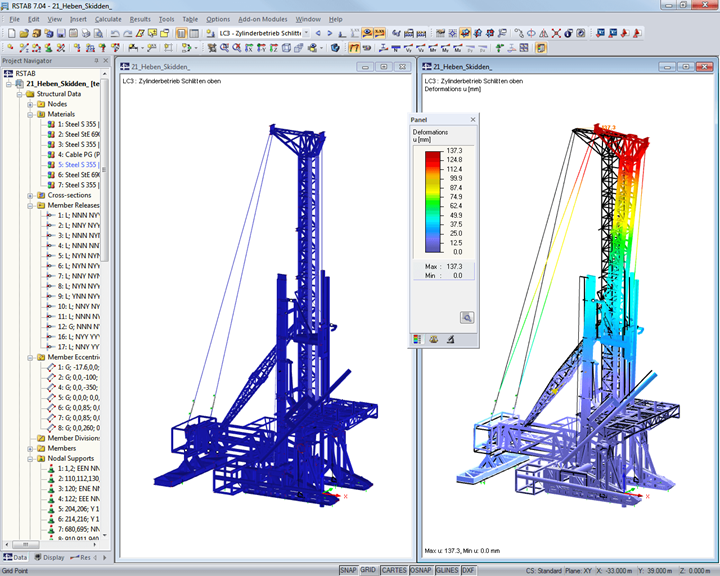

Model składa się z 1 137 węzłów i 2 052 prętów, tworzących wieżę kratownicową w kształcie litery U. Prowadnicę zamocowano po otwartej stronie litery U.

Do przeprowadzenia obliczeń inżynierowie przeanalizowali sześć modeli w RSTAB, przy różnych obciążeniach i trybach, takich jak urządzenie podczas pracy i w bezruchu, przy skoncentrowanym podparciu i zerwaniu na skutek rozciągania, przy leżącej wieży, podnoszeniu wieży, mocowaniu wciągarki etc.

Układ konstrukcyjny i obciążenie zostały wprowadzone w programie podstawowym. Następnie wszystkie układy wymagające analizy zostały przeniesione z programu podstawowego. Aby zdefiniować maksymalne siły wewnętrzne i naprężenia, w super kombinacji zastosowano wymuszenie sześciu modeli.

Obliczenia konstrukcyjne Ing. - Büro H.-U. Moller, Minden
www.hum-minden.de
Klient BAUER Maschinen GmbH, Schrobenhausen, Niemcy
www.bauer.com


Specyfikacja projektu

Dane modelu

Liczba węzłów 1137
Liczba prętów 2052
Ilość przypadków obciążenia 28
Ilość KO 110
Liczba kombinacji wyników 2
Wymiary (metryczne) 22,819 x 15,235 x 41,680 m
Wymiary (imperialne) 74.87 x 49.98 x 136.75 feet
Wersja programu 8.04.00
