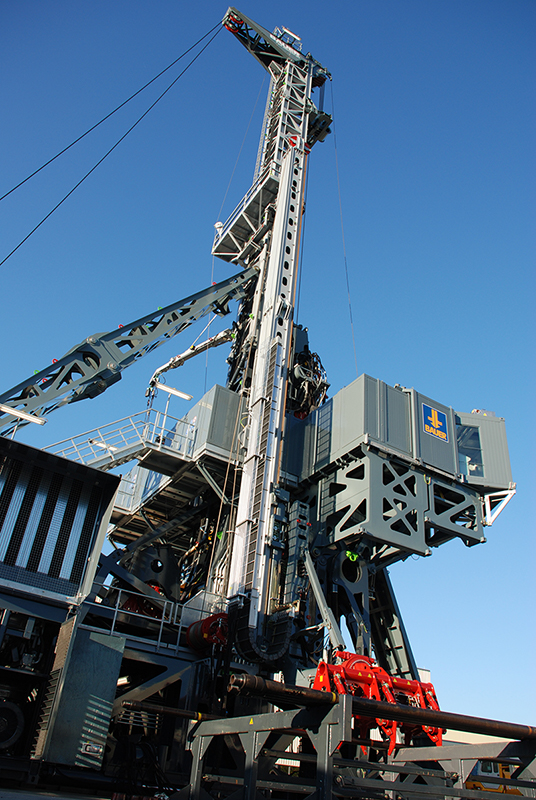

Stavba zařízení pro hlubinné vrty, Německo

Projekt zákazníka

Tento text byl přeložen Google překladačem

Zobrazit původní text

Statika a konstrukce Ing.- Büro H.-U. Moller, Minden
www.hum-minden.de
Investor BAUER Maschinen GmbH, Schrobenhausen, Německo
www.bauer.com

Vzhledem k tomu, že se trh s geotermální energií neustále rozrůstá, vyvinula společnost BAUER Maschinen GmbH novou vrtnou plošinu pro hloubkové vrtání, jejíž statickou analýzu provedl zákazník společnosti Dlubal Ing.-Büro H.-U. Möller z Minden. Touto elektrárnou lze v oblasti geotermální energie, ropy nebo plynu vrtat otvory do hloubky 7000 m.

Kromě toho lze stávající techniku vrtání rozšířit. Vrtná souprava byla postavena v Německu a distribuována po celém světě.

Konstrukce

Rozměry hloubkové vrtací soupravy jsou D x Š x V = 25 mx 12 mx 42 m. Celková hmotnost celé konstrukce je 580 t. Má ovšem modulární konstrukci, a proto se může přepravovat kamionem.

Plošina je částečně vzpěrná a při výstavbě může být přesunuta z jednoho vrtu na další. Vrták je nastaven na max. Rotační pohon 60 kNm vnesený do země a s max. Síla 4400 kN.

Výpočet

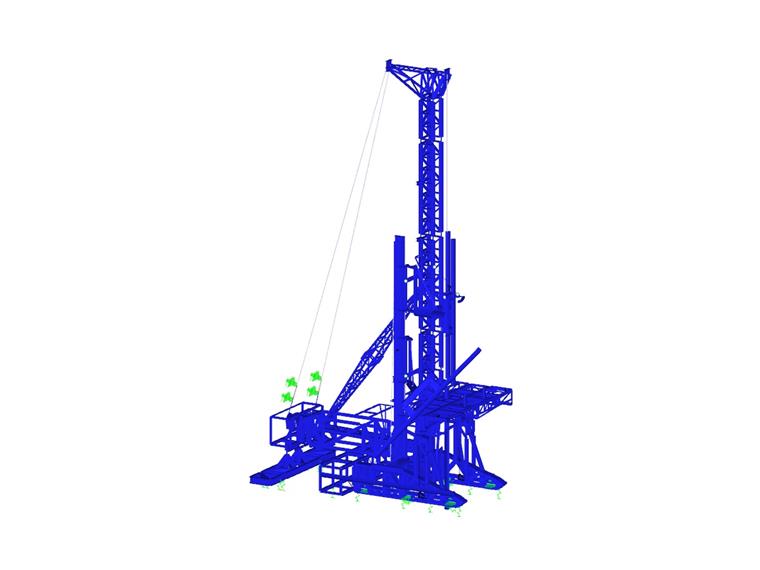

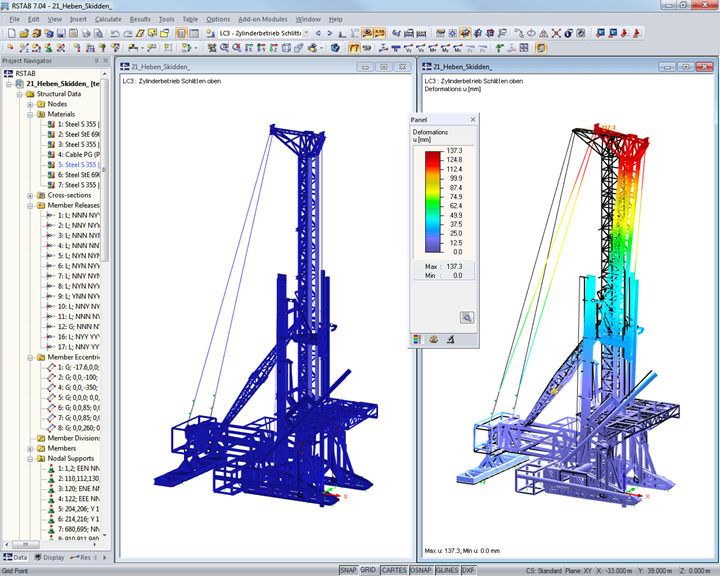

Konstrukce, kterou tvoří 1137 uzlů a 2052 prutů, představuje příhradovou věž ve tvaru písmene U. Vozík je veden na otevřené straně U.

Pro výpočet bylo analyzováno šest poloh s různými zatíženími a polohami. B. Instalace na a mimo provoz s bodovou podporou a selhání vlaku, horizontální stožár, zvedání stožáru, montáž navijáku atd.

Systém a zatížení byly zadány v základním systému. Všechny analyzované systémy pak byly odvozeny ze základního systému. Pro stanovení max. Vnitřní síly a napětí byly superponovány do šesti poloh v super kombinaci.
