Inoltre, è possibile ingrandire fori esistenti utilizzando la moderna tecnologia di perforazione. Il dispositivo di scavo è costruito in Germania e distribuito in tutto il mondo.
Struttura

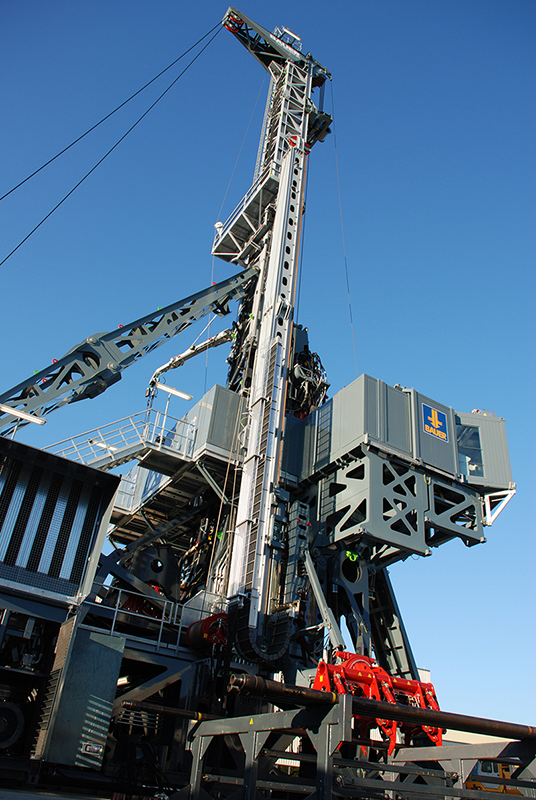

L'impianto di perforazione ha le seguenti dimensioni: Lung. x Larg. x Alt. = 25 m x 12 m x 42 m. La massa dell'intera costruzione è di 580 t. Ha una struttura modulare che è in grado di essere trasportata su camion.
L'impianto è automontante in parti e può essere spostato da un foro all'altro quando costruito. La punta del trapano è guidata nel terreno da un azionamento rotazionale massimo di 60° kNm ed è estratta da una forza massima di 4.400 kN.
Calcolo

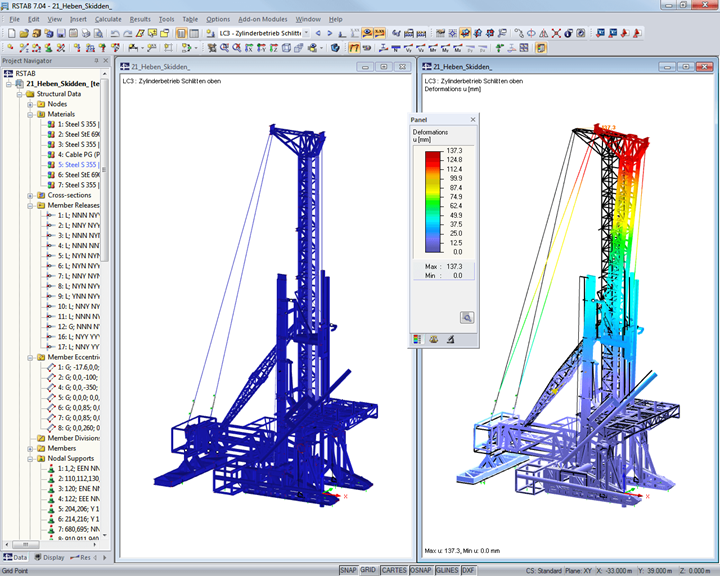

Il modello è costituito da 1137 nodi e da 2052 aste che formano il traliccio con forma a U. La guida viene applicata sul lato aperto della U.
Per il loro calcolo gli ingegneri hanno analizzato sei modelli di RSTAB con diversi carichi e stati come l'impianto in e fuori servizio con vincolo concentrato e trazione a rottura, torre orizzontale, sollevamento del torre, montaggio del verricello, ecc.
Il sistema strutturale e di carico sono stati inseriti in un sistema di base. Poi, tutti i sistemi da analizzare sono stati ricavati dal sistema di base. Per determinare le forze e le tensioni interne massime, i sei modelli sono stati sovrapposti in una super combinazione.
| Ingegneria strutturale | Ing.- Büro H.-U. Moller, Minden, Germania www.hum-minden.de |
| Committente | BAUER Maschinen GmbH, Schrobenhausen, Germania www.bauer.com |
