Замена колонны Бранденбургских ворот в Берлине, Германия

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Расчет конструкции Конструкторское бюро
Ingenieurbüro für Statik
Dipl.-Ing. Йорг Сандо, Веймар, Германия
www.sando.de

Расчет конструкций (Тестирование)
Профессор Франк Приц, Берлин, Германия
Конструкция Подрядчик
Bennert GmbH
Betrieb für Bauwerkssicherung, Klettbach, Германия
www.bennert.de

Генподрядчик
CARO Restaurierung und Technologie GmbH, Берлин, Германия
www.feature.com/caro-bbt

Технический мониторинг
EBK Ingenieurbüro für Bauwerksdiagnostik, Веймар, Германия
Заказчик Stiftung Denkmalschutz Berlin по заказу
Администрация Сената по науке, исследованиям и культуре Берлина

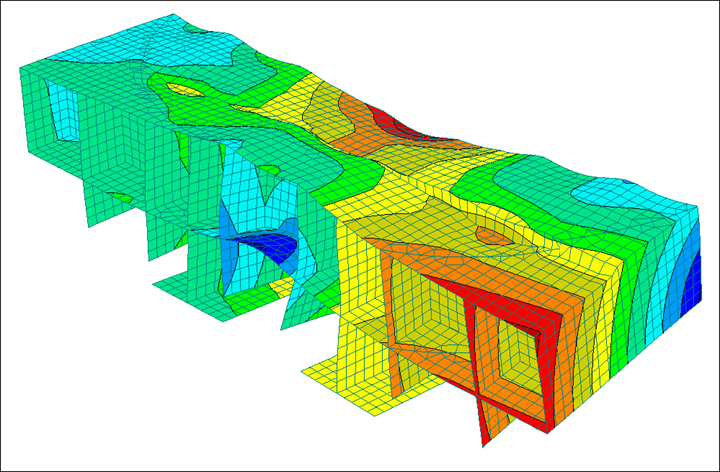

В последние дни Второй мировой войны от удара гранат был серьезно поврежден сегмент колонны Бранденбургских ворот. Инженерное бюро J. Sando в Веймаре разработал метод, с помощью которого можно было заменить сегмент колонны. Специальная опорная конструкция, необходимая для процесса замещения, была разработана с помощью RFEM.

Основные технические условия

Нагрузка на конструкцию передается через арочные кладки в колонны. Боковая опора невозможна без деконструкции. Инженер Sando разработал метод, с помощью которого нагрузка перенаправляется внутри колонны. Постоянно проверяя силу и смещение, можно было постоянно отслеживать рабочие шаги. Критические моменты, конечно, должны были быть исключены для этого здания.

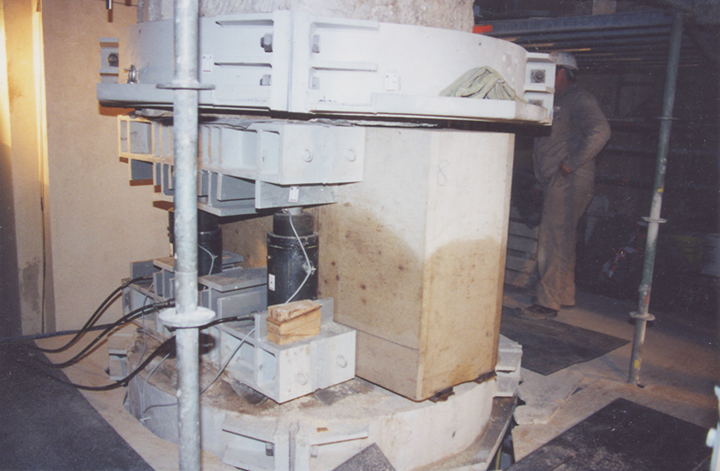

Подготовительные работы по увеличению нагрузки сопровождались пошаговым монтажом несущей гидравлической конструкции. Новый центральный элемент, который составляет ровно половину сегмента колонны, был вставлен после предполагаемого вертикального удлинения 0,6 мм. С обеими боковыми частями он теперь четко различим как новый сегмент. Выбранный метод имел большой успех.
