Sustitución de una columna de la Puerta de Brandenburgo de Berlín, Alemania

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

Análisis estático Oficina de Ingeniería Estructural
Ingenieurbüro für Statik
Dipl.-Ing. Jörg Sando, Weimar, Alemania
www.sando.de

Análisis estructural (pruebas)
Prof. Frank Prietz, Berlín, Alemania
Construcción Contratista
Bennert GmbH
Betrieb für Bauwerkssicherung, Klettbach, Alemania
www.bennert.de

Contratista general
CARO Restaurierung und Technologie GmbH, Berlín, Alemania
www.feature.com/caro-bbt

Monitoreo técnico
EBK Ingenieurbüro für Bauwerksdiagnostik, Weimar, Alemania
Inversor Stiftung Denkmalschutz Berlin por orden de
Administración del Senado para la Ciencia, Investigación y Cultura de Berlín

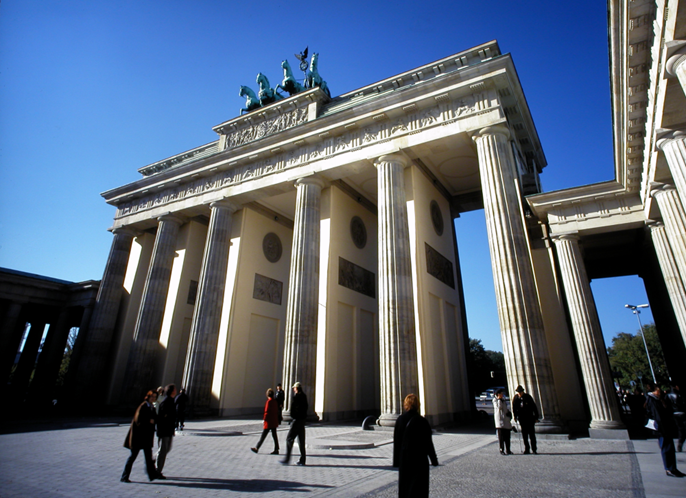

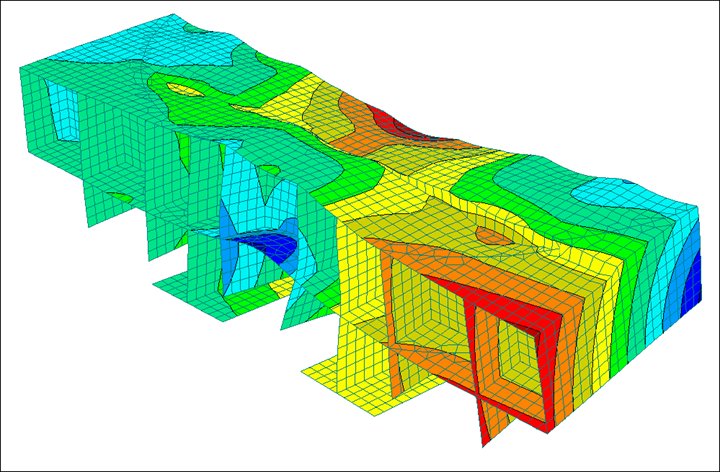

Durante los últimos días de la Segunda Guerra Mundial, un segmento de columna de la Puerta de Brandenburgo fue severamente dañado por los ataques con granadas. La oficina de ingeniería J. Sando en Weimar desarrolló un método por el cual era posible sustituir el segmento de columna. La estructura de soporte especial necesaria para el proceso de sustitución se diseñó con RFEM.

Condiciones técnicas básicas

La carga de la estructura se transfiere a través de arcos de mampostería a las columnas. El soporte lateral no es posible sin deconstrucción. El ingeniero Sando ha desarrollado un método por el cual la carga se redirige dentro de la columna. Al verificar constantemente la fuerza y el desplazamiento, era posible controlar los pasos de trabajo todo el tiempo. Los momentos críticos, por supuesto, tuvieron que ser excluidos para este edificio.

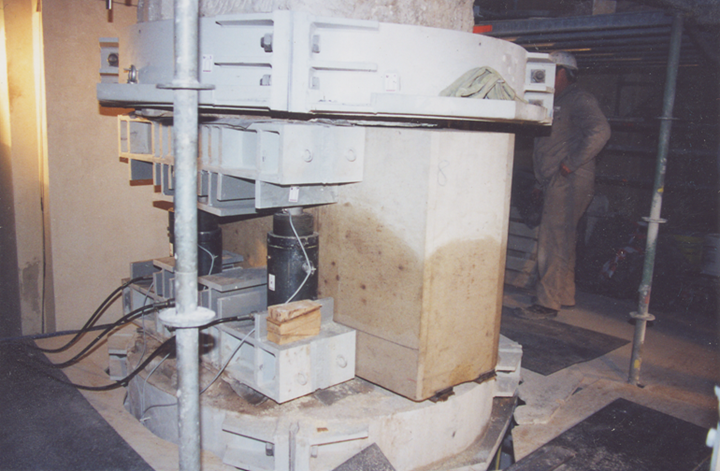

El trabajo preparatorio para el aumento de la carga fue seguido por el montaje de la estructura de soporte hidráulica paso a paso. La nueva pieza central, que es exactamente la mitad del segmento de la columna, se insertó después de un alargamiento vertical previsto de 0,6 mm. Con ambas partes laterales ahora es claramente perceptible como el nuevo segmento. El método elegido fue un gran éxito.
