Substituição de pilar nas Portas de Brandemburgo em Berlim, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

28 de outubro de 2013

000715

Alemanha

RFEM

RFEM

Estruturas de aço

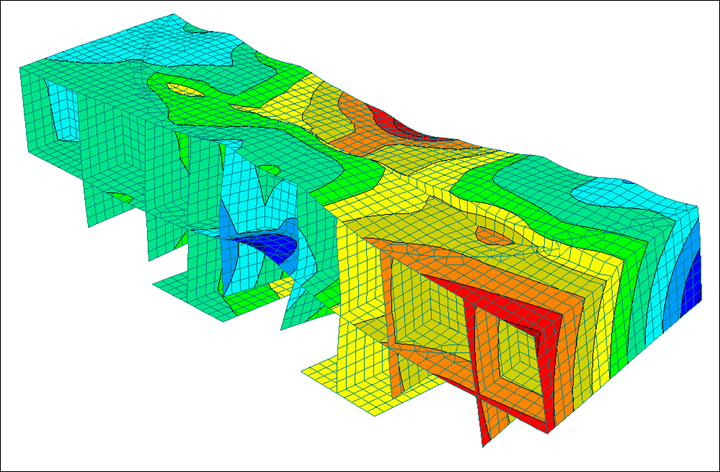

Nos últimos dias da Segunda Guerra Mundial, um dos pilares das Portas de Brandemburgo ficou bastante danificado devido ao rebentamento de granadas. Durante a reconstrução em 2002, o gabinete de engenharia alemão J. Sando em Weimar desenvolveu um método através do qual foi possível substituir o segmento do pilar. A estrutura de suporte especial, necessária para o processo de substituição, foi dimensionada com o RFEM.

Planeamento estrutural Gabinete de engenharia de estruturas
Ingenieurbüro für Statik
Dipl.-Ing. Jörg Sando, Weimar, Alemanha
www.sando.de

Análise estrutural (fiscalização)
Prof. Frank Prietz, Berlim, Alemanha
Estrutura Execução
Bennert GmbH
Betrieb für Bauwerkssicherung, Klettbach, Alemanha
www.bennert.de

Empreiteiro geral
CARO Restaurierung und Technologie GmbH, Berlim, Alemanha
http://www.charlottenburger-tor.de/caro-bbt/Bestand8.htm

Monitorização técnica
EBK Ingenieurbüro für Bauwerksdiagnostik, Weimar, Alemanha
Cliente Stiftung Denkmalschutz Berlin em nome da
administração do senado para ciência, investigação e cultura do estado federal de Berlim, Alemanha

Condições técnicas básicas

A carga da estrutura é transferida através de arcos de alvenaria para os pilares. O apoio lateral não é possível sem haver reconstrução. Para obter esse efeito, o Engenheiro Sando desenvolveu um método, no qual o carregamento é desviado no interior do pilar. Através de uma verificação constante da força e do deslocamento, foi possível monitorizar os trabalhos permanentemente. Os momentos críticos tiveram, obviamente, de ser excluídos nesta construção.

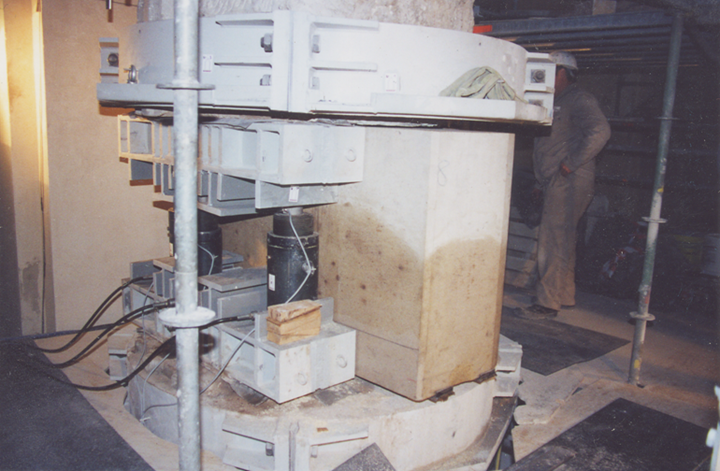

Aos trabalhos de preparação para aumento da carga, seguiu-se a implementação da estrutura de apoio hidráulica por partes. A nova peça central, que corresponde exatamente a metade do segmento de pilar, foi inserida após um alongamento planeado de 0,6 mm. Com as duas partes laterais, a identificação como novo segmento fica bem visível. O método escolhido foi um grande sucesso.
