Форум Gold and Silver в Швебиш-Гмюнд, Германия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Как раз к началу Государственной садовой выставки 2014 будет в немецком городе Швебиш-Гмюнд завершено строительство нового здания, которое выделяется в главном своим необыкновенным фасадом. Этот проект местной ассоциации благородных металлов должен подчеркнуть репутацию города как исторического места добычи золота и серебра.

Проектирование конструкций Расчет фасадных конструкций
Ingenieurbüro Klöckner GmbH, Нистерталь, Германия
Строительство Фасад
EBENER GmbH Fassaden-Profiltechnik, Бад-Мариенберг, Германия
www.ebener.de

Стальная конструкция
SWW Stahlbau Westerwald, Хайлигенрот, Германия
www.stahlbauwesterwald.de
 Архитектор isin architekten, Аален, Германия
www.isin.de
Заказчик Edelmetallverband Schwäbisch Gmünd, Германия
www.edelmetallverband.de

Модель

Следующие данные относятся к конструкции фасада.

Длина: ~ 25 м | Ширина: ~ 25 м | Высота: ~ 25 м | Вес: ~ 55 т
Количество узлов: 811 | Стержни: 1,276 | Материалы: 2 | Сечения: 7

Это здание предназначено в основном для проведения различных презентаций и мероприятий, связанных с вопросами золота и серебра, а также для дизайновых выставок.

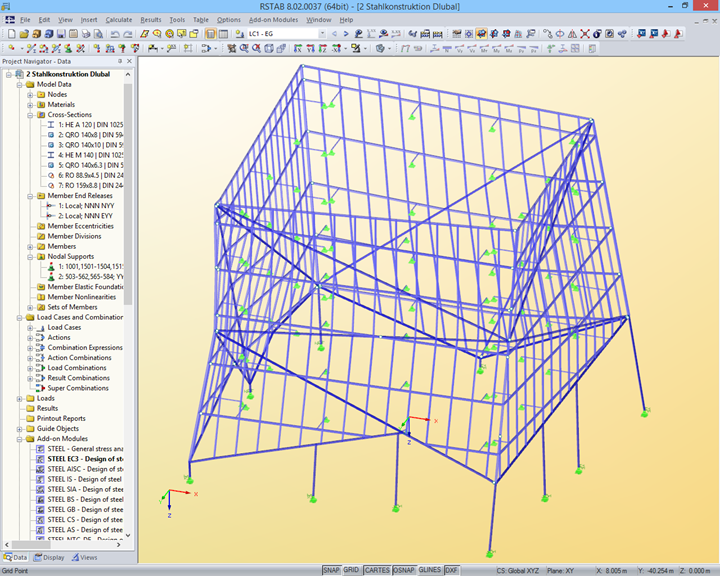

За проектирование всего здания отвечало архитектурное бюро isin architekten, которое стало победителем в объявленном конкурсе на лучший проект. Расчет несущей конструкции фасада выполнило немецкое инженерное бюро Klöckner в программе для расчета каркасных конструкций RSTAB, в то время как для фасадных кассет инженеры применили программу RFEM. Определение ветровых нагрузок затем проводилось с помощью аэродинамической трубы в немецком институте промышленной аэродинамики I.F.I..

Конструкция фасада

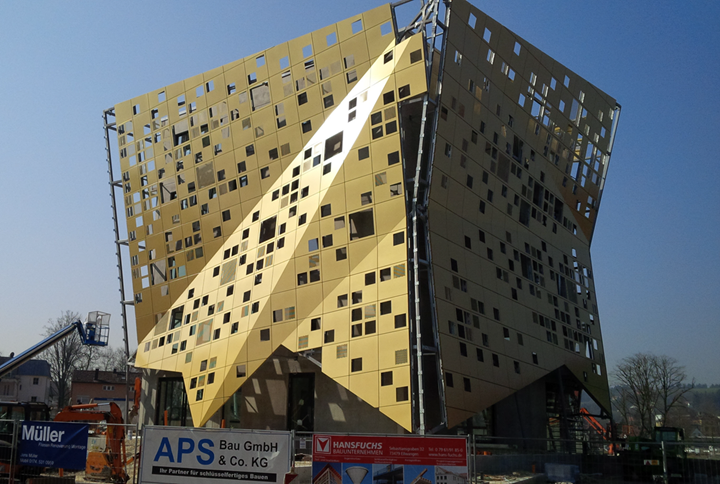

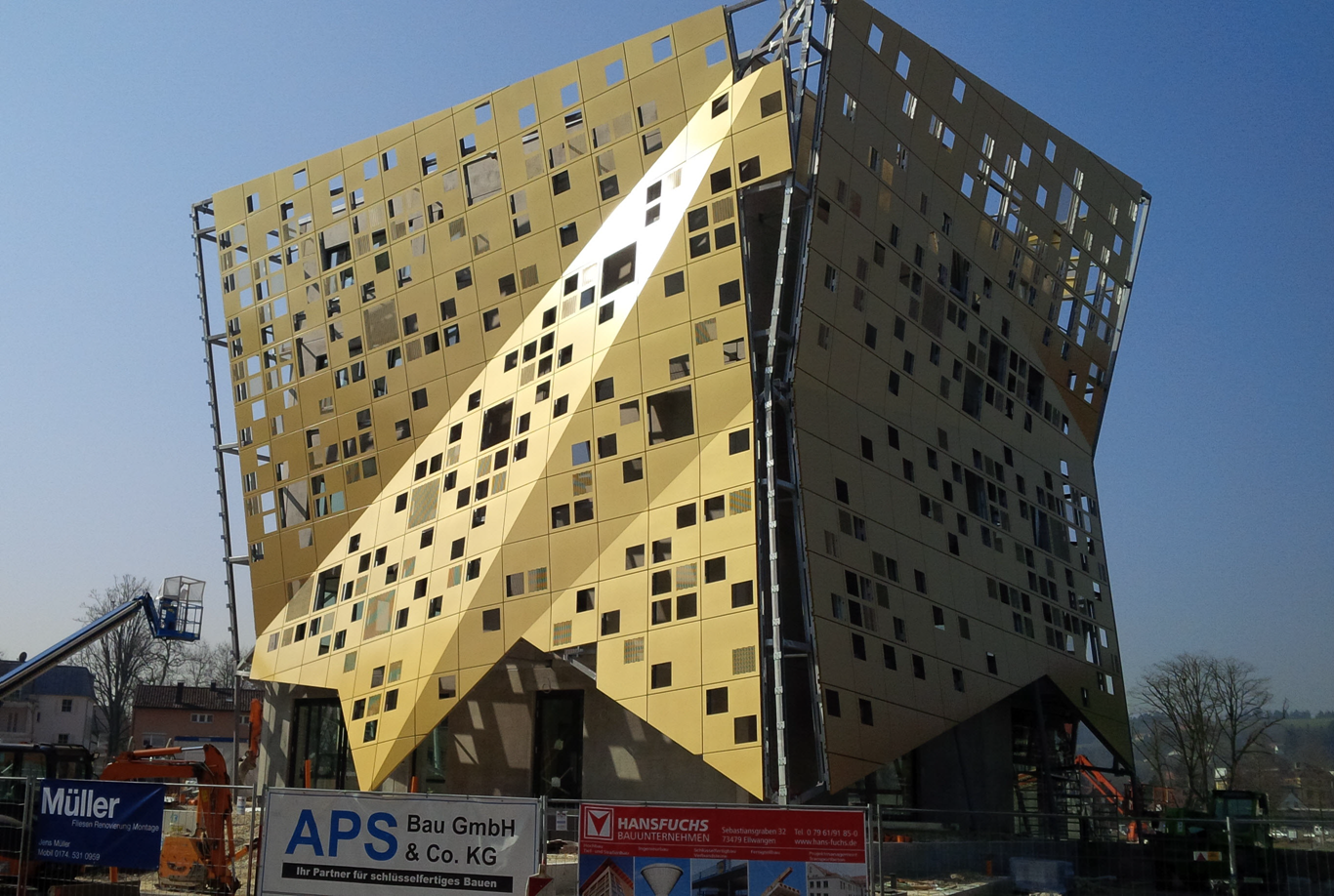

Оболочка фасада, охватывающая все здание, выглядит как будто она сделана из сусального золота. Но на самом деле она состоит из примерно 800 фасадных кассет, размером 1,5 м х 1,5 м, которые сделаны из алюминиевого сплава, покрытого с обеих сторон материалом DURAFLON® - специальной FEVE эмалью для отделки фасадов.

Несущая конструкция фасада затем включает в себя 1 276 стержней, сделанных из стали S 235 и S 355, которые прикреплены к зданию в 80 точках. Большинство вертикальных нагрузок передается с помощью десяти круглых трубчатых колонн диаметром 159 мм.

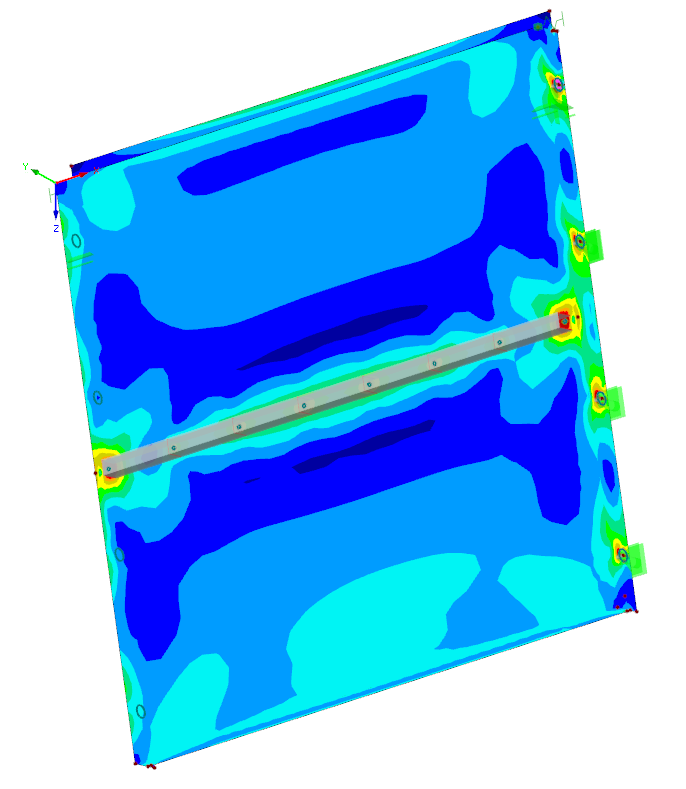

Именно потому был для расчета несущей конструкции использован дополнительный модуль программы RSTAB - STEEL EC3. Фасадные кассеты толщиной 3 мм затем рассчитывались с помощью программы RFEM и ее дополнительных модулей RF-IMP, RF-STABILITY и RF-STEEL Surfaces.

Поскольку кассеты по кромкам дополнительно усилены алюминиевыми профилями, потребовалось в расчетах применить и дополнительный модуль RF-ALUMINUM.
