El Fórum de oro y plata, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

En la Feria de jardinería nacional alemana de 2014, la construcción de un edificio con una espectacular fachada se completó en la ciudad de Schwäbisch Gmünd. El proyecto de la asociación local de metales preciosos promociona la visibilidad de la ciudad del oro y la plata.

Ingeniería estructural Análisis estructural de la estructura de la fachada
Ingenieurbüro Klöckner GmbH, Nistertal, Alemania
Construcción Fachada
EBENER GmbH Fassaden-Profiltechnik, Bad Marienberg, Alemania
www.ebener.de

Estructura de acero
SWW Stahlbau Westerwald, Heiligenrot, Alemania
www.stahlbauwesterwald.de
Arquitecto isin architekten, Aalen, Alemania
www.isin.de
Inversor Edelmetallverband Schwäbisch Gmünd, Alemania
www.edelmetallverband.de

Modelo

Los datos siguientes hacen referencia a la construcción de la fachada.

Longitud: aprox. 25 m | Anchura: aprox. 25 m | Altura: aprox. 25 m | Peso: aprox. 55 t
Número de nudos: 811 | Barras: 1.276 | Materiales: 2 | Secciones: 7

La casa está planificada para ser utilizada como un lugar para presentaciones y eventos que estén asociados con temas de oro y plata, así como también con el diseño.

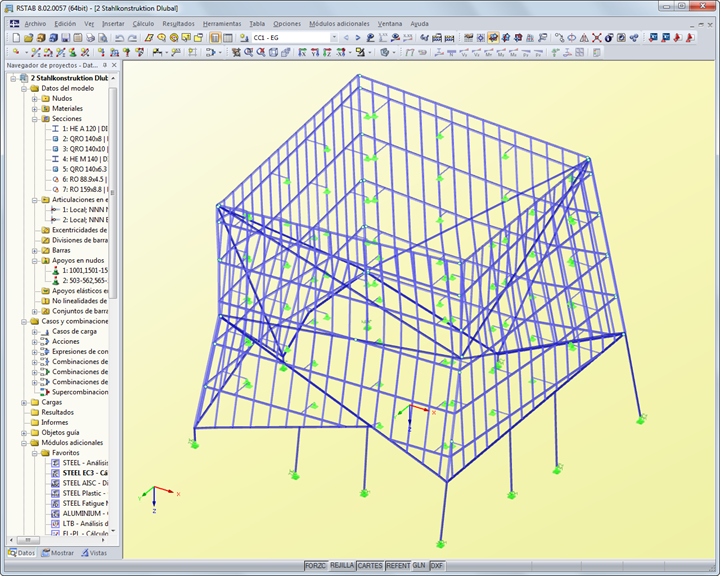

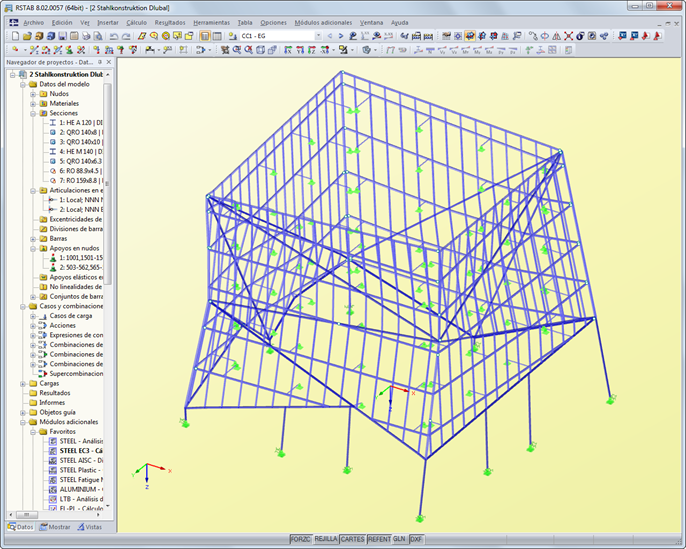

El diseño del edificio fue encargado por la oficina de proyectos alemana isin architekten después de ganar el concurso de diseño. La oficina de ingeniería alemana Klöckner realizó el cálculo estructural de la estructura de soporte de la fachada utilizando RSTAB. Para las placas de la fachada se utilizó RFEM. Junto con un informe de viento creado por el Instituto alemán I.F.I. para aerodinámica industrial de Aachen, las cargas de viento a aplicar se determinaron con un modelo colocado en un túnel de viento.

Estructura de la fachada

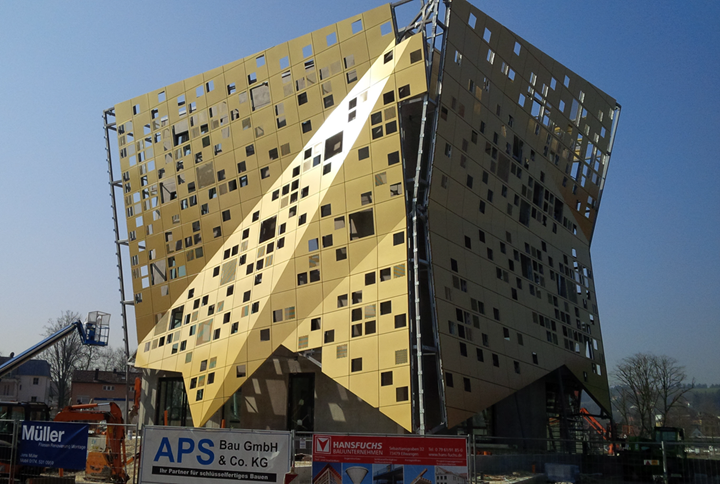

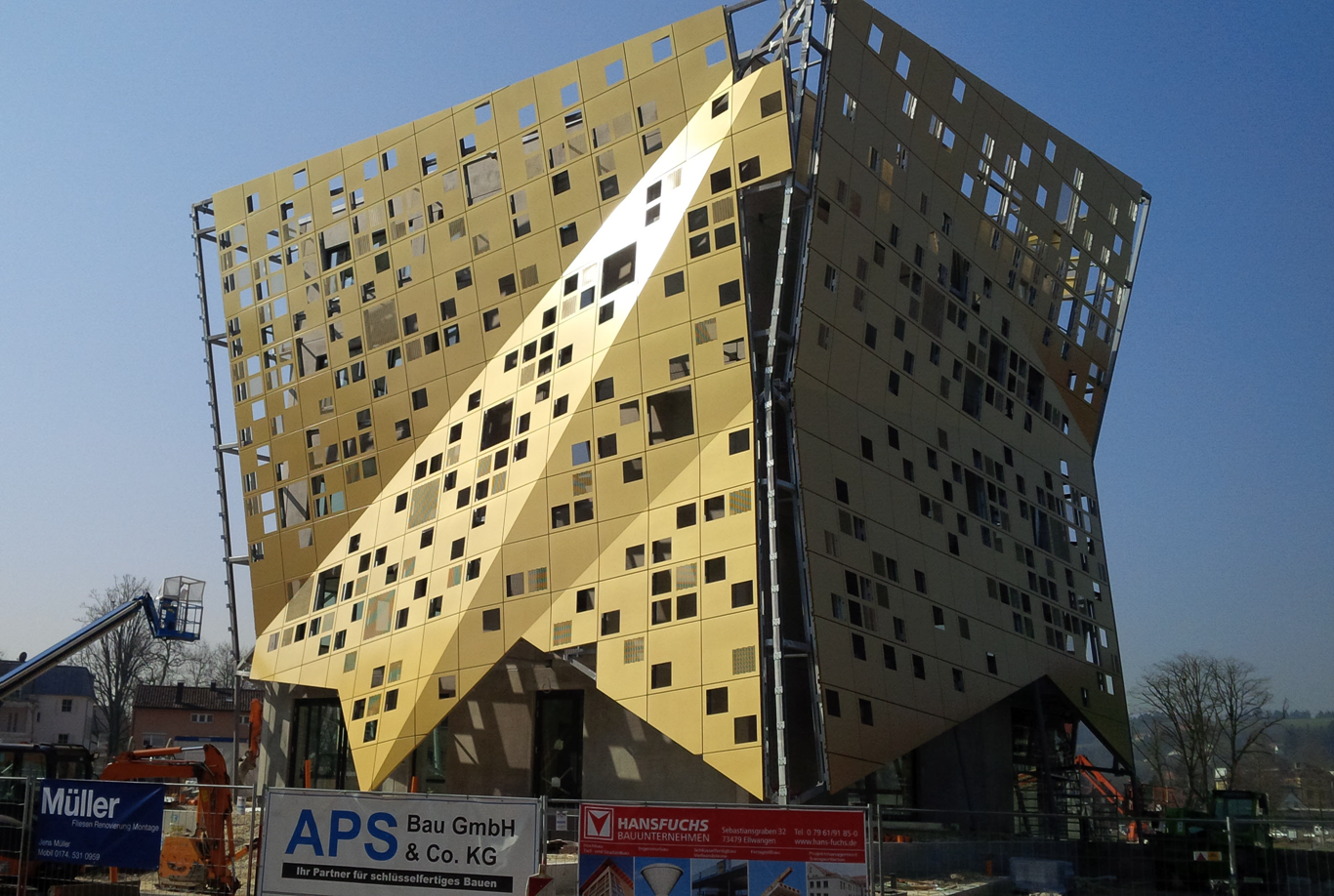

La fachada envuelve el edificio como una capa hecha de pan de oro. Pero en realidad las cerca de 800 placas de la fachada de 1,5 m x 1,5 m se componen de aleación de aluminio que está revestida por ambos lados con DURAFLON®, un acabado FEVE de esmalte cocido para fachadas.

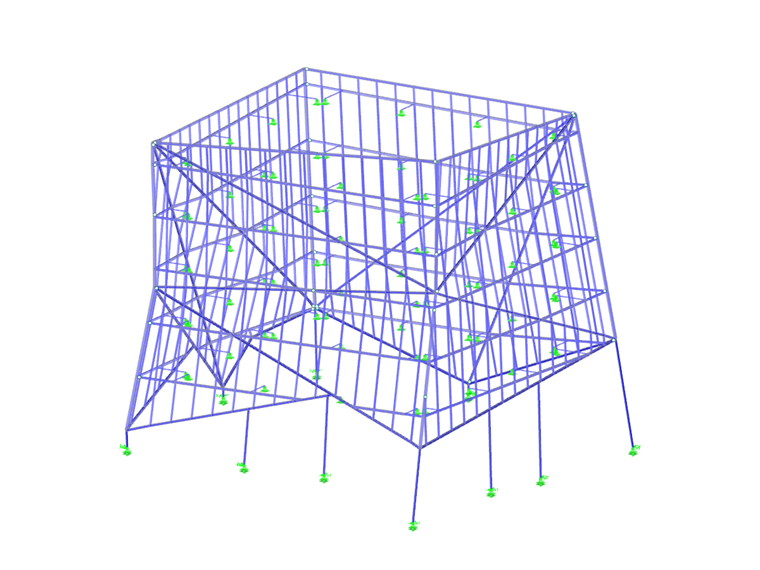

La estructura de soporte de acero de la fachada se compone de 1.276 barras junto con los tipos de acero de S 235 y S 355. Está fijada al edificio en 80 puntos. Diez pilares redondos de D=159 mm soportan la mayoría de las cargas verticales.

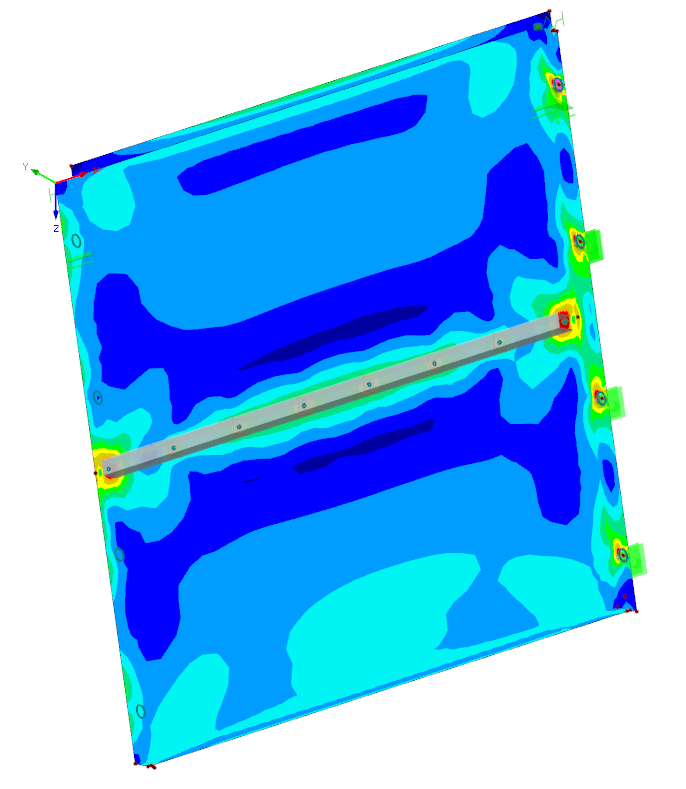

Para el cálculo se utilizó STEEL EC3, el módulo adicional de RSTAB. Las placas de la fachada con un espesor de 3 mm se calcularon utilizando RF-IMP, RF-STABILITY y RF-STEEL Surfaces, módulos adicionales de RFEM.

Las placas se reforzaron en el campo mediante perfiles de cantos de aluminio. Estos fueron diseñados en RF-ALUMINUM.
