Forum Gold and Silver w Schwäbisch Gmünd, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

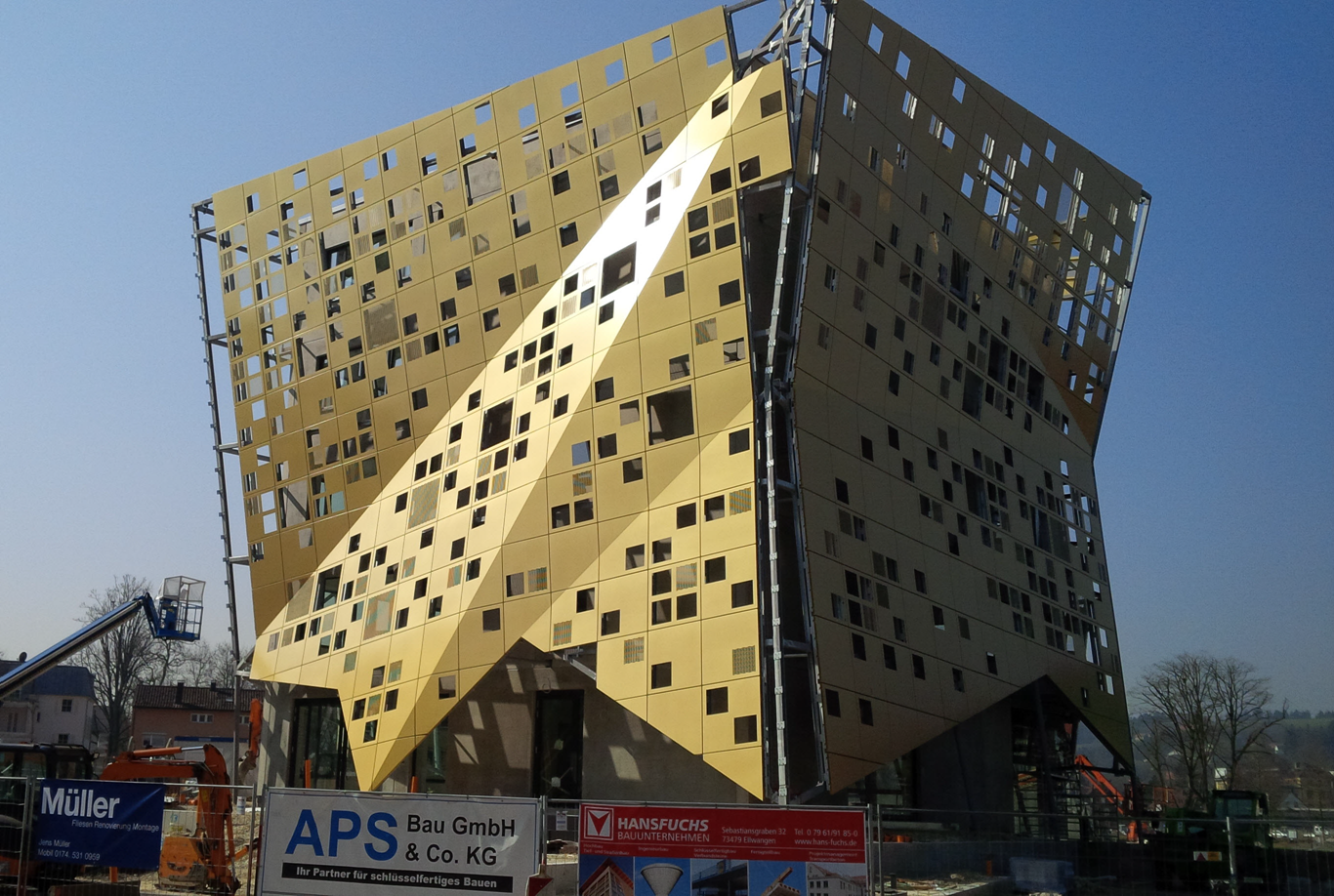

W niemieckim mieście Schwäbisch Gmünd, z okazji State Garden Show 2014 (Landesgartenschau), powstał budynek ze spektakularną fasadą. Projekt miejscowego stowarzyszenia metali szlachetnych ma podkreślić reputację miasta, które jest domem dla producentów rękodzieł ze złota i srebra.

Statyka i konstrukcja Analiza statyczno-wytrzymałościowa elewacji
Ingenieurbüro Klöckner GmbH, Nistertal, Niemcy
Konstrukcja Elewacja
EBENER GmbH Technologia profili fasadowych, Bad Marienberg, Niemcy
www.ebener.de

Konstrukcja stalowa
SWW Stahlbau Westerwald, Heiligenrot, Niemcy
www.stahlbauwesterwald.de
Architekt isin architekten, Aalen, Niemcy
www.isin.de
Inwestor Edelmetallverband Schwäbisch Gmünd, Niemcy
www.edelmetallverband.de

Model

Następujące dane odnoszą się do elewacji poniższej konstrukcji.

Długość: ~ 25 m | Szerokość: ~ 25 m | Wysokość: ~ 25 m | Ciężar: ~ 55 t
Liczba węzłów: 811 | Pręty: 1 276 | Materiały: 2 | Przekroje: 7

Budynek ma służyć jako miejsce wydarzeń związanych ze złotem i srebrem oraz projektowaniem.

Wykonanie projektu budynku zlecono niemieckiej firmie isin architekten po wygraniu konkursu na projekt. Niemieckie biuro inżynierskie Klöckner przeprowadziło obliczenia konstrukcji nośnej elewacji wykorzystując do tego program RSTAB. Do obliczeń związanych z kasetonami elewacji wykorzystano RFEM. W związku z raportem na temat wiatru, sporządzonym przez niemiecki I.F.I. Institute for Industrial Aerodynamics, obciążenia wiatrem zostały określone na podstawie modelu w tunelu wiatrowym.

Konstrukcja elewacji

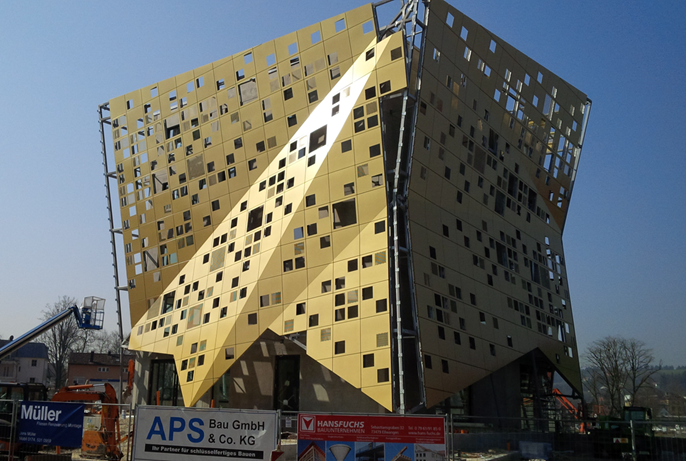

Elewacja otula budynek jak płaszcz ze złotego liścia. W rzeczywistości elewację tworzy blisko 800 płyt o wymiarach 1.5 m x 1.5 m ze stopu aluminium, pokrytego z obu stron DURAFLON®, emalią żaroodporną FEVE do elewacji.

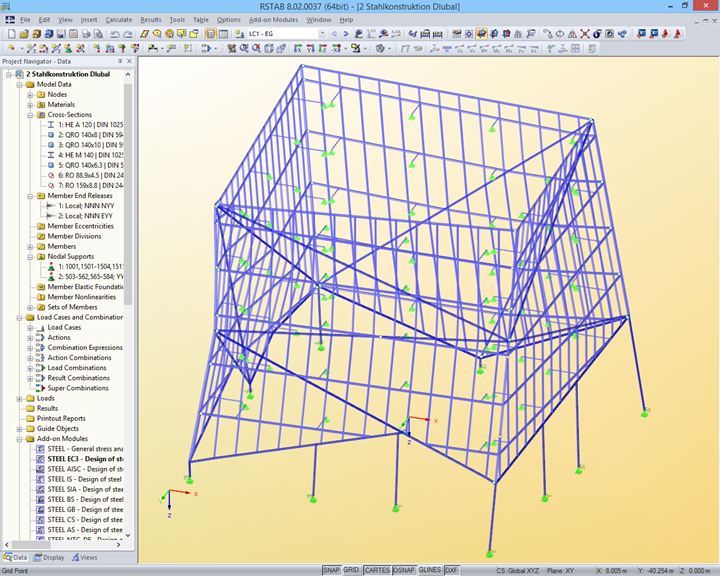

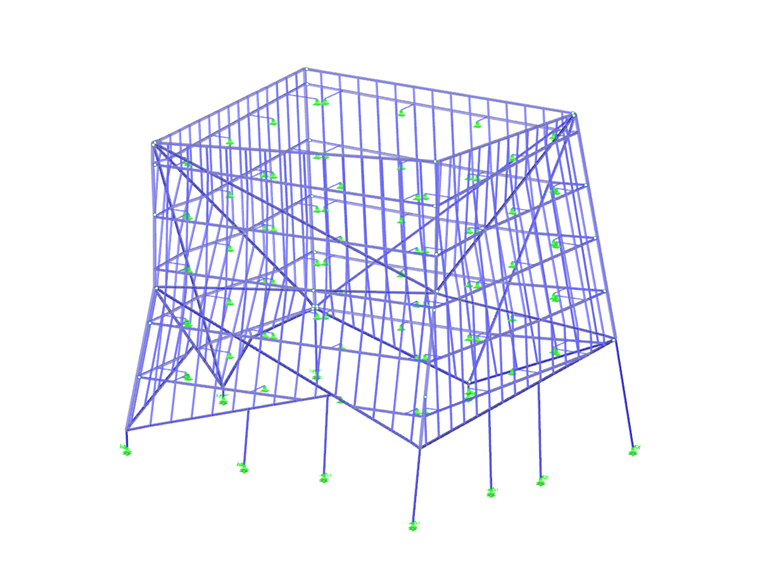

Stalowa konstrukcja nośna elewacji obejmuje łącznie 1,276 pręty ze stali klasy S 235 i S 355. Jest ona przytwierdzona do budynku w 80 punktach. Słupy z okrągłej rury o śr.=159 mm przenoszą większość obciążeń pionowych.

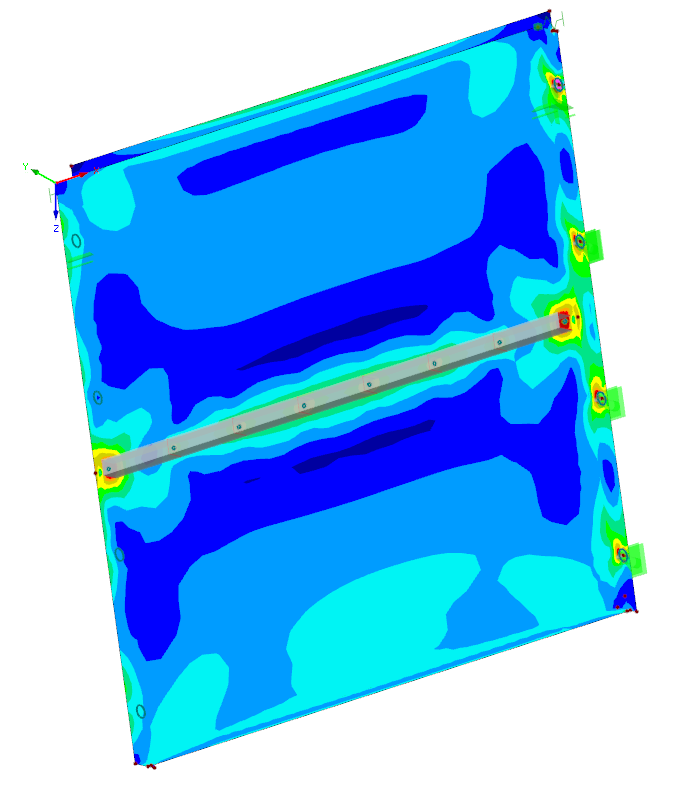

Do obliczeń wykorzystano moduł dodatkowy STEEL EC3. Kasetony elewacji o grubości 3 mm obliczono w modułach RFEM i RF‑IMP, RF‑STABILITY i RF‑STEEL Surfaces.

Kasetony są usztywnione przy pomocy aluminiowych profili zwymiarowanych w RF‑ALUMINUM.
