施瓦本格明德金银广场,德国

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

到2014年国家园林展览会开幕的那一天,在德国的SchwäbischGmünd小镇将完成一栋建筑的立面设计。 该项目从属于该州的贵重金属联合协会,此建筑主要为参观者表现 Schwäbisch Gmünd 是作为一个黄金和白银产地城市。

结构设计 结构分析
IngenieurbüroKlöcknerGmbH,Nistertal,德国
建造 执行立面
EBENER GmbH外墙轮廓技术,德国Bad Marienberg
www.ebener.de

执行钢结构
SWW钢结构Westerwald,Heiligenrot
www.stahlbauwesterwald.de
建筑学 isin architects,德国阿伦
www.isin.de
投资商 Edelmetallverband Schwäbisch Gmünd, Germany
www.edelmetallverband.de

模型

以下数据是关于立面施工的数据。

长度:〜25 m |宽度:〜25 m |高度:〜25 m |重量:〜55 t
节点数:811 |杆件:1,276 |材料:2 |截面:7

该房屋旨在用作与金,银以及设计相关的演示和活动的场所。

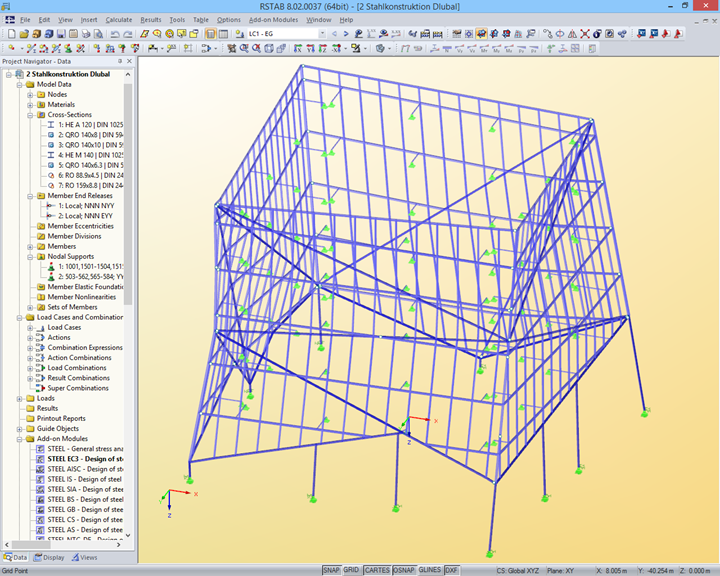

该建筑的设计是在赢得设计竞赛后由德国规划局委托的。 德国工程技术办公室Klöckner使用RSTAB对立面的支座结构进行了计算。对于幕墙,他们使用了RFEM。 结合由德国IFI工业空气动力学研究所创建的风荷载报告,将要施加的风荷载通过风洞模型进行确定。

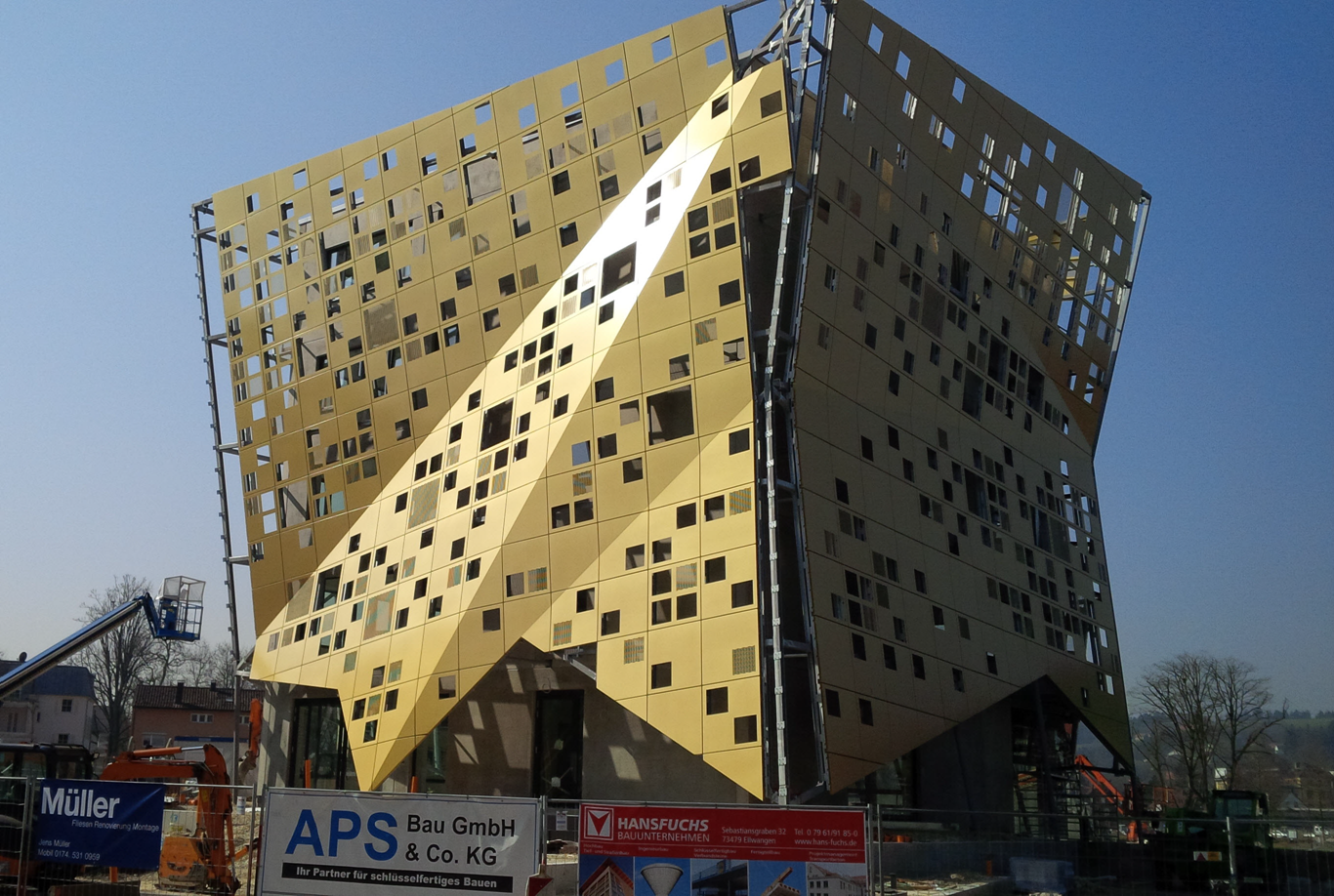

幕墙结构

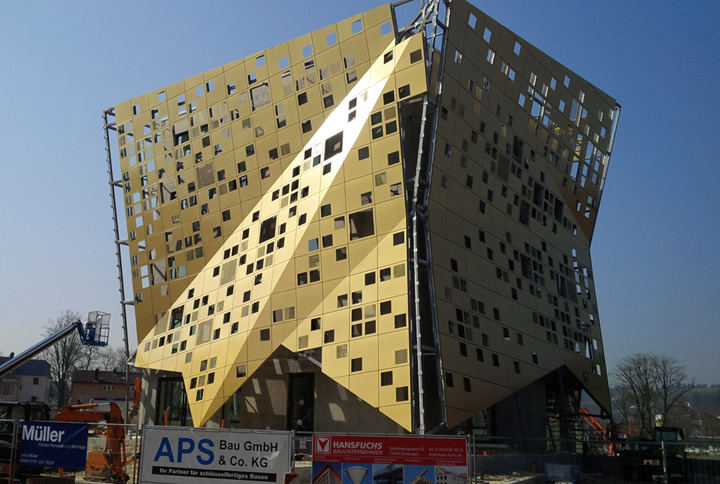

建筑的外墙像是金箔的外墙。 但实际上,大约800块1.5 mx 1.5 m的外墙板是由铝合金组成,在两面都涂有DURAFLON®,一种用于外墙的FEVE瓷釉。

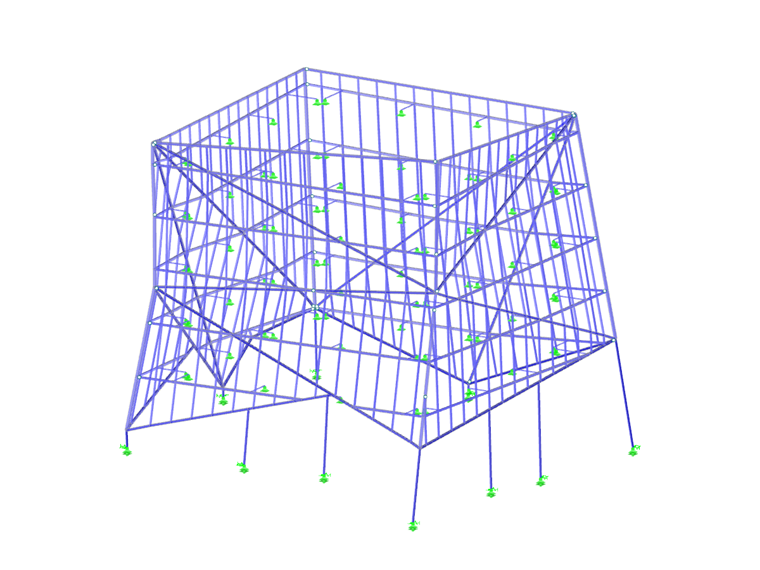

幕墙的钢结构支撑结构由1,276个杆件组成,钢等级分别为S 235和S 355。 它固定在建筑物的80点处。 d = 159 mm的十根圆管柱承受了大部分竖向荷载。

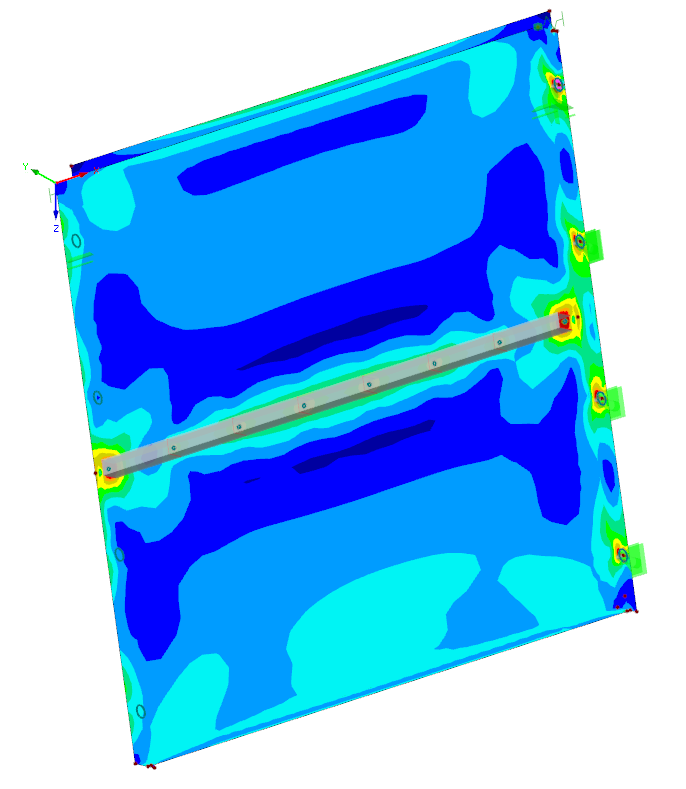

计算中使用附加模块RSTAB STEEL EC3。 使用RFEM模块RF‑IMP,RF‑STABILITY和RF‑STEEL Surfaces可以计算出厚度为3 mm的立面盒。

暗盒在现场用铝型材加固。 这些是在RF-ALUMINIUM中设计的。
