Forum dell'oro e dell'argento a Schwäbisch Gmünd, Germania

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

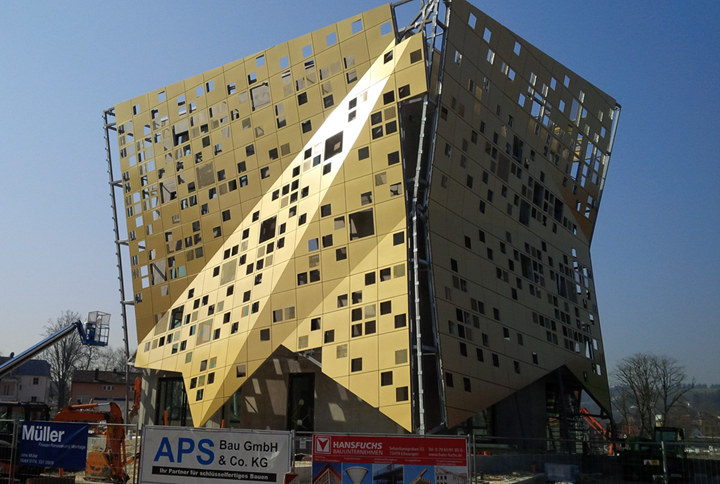

Nella città tedesca di Schwäbisch Gmünd, prima che inizierà il Garden Show 2014, sarà completata la costruzione di un edificio con una facciata spettacolare. Con questo progetto, l'associazione locale per metalli nobili si prefigge di sottolineare la fama della città per la produzione di gioielleria in oro ed in argento.

Ingegneria strutturale Analisi strutturale per la struttura della facciata
Ingenieurbüro Klöckner GmbH, Nistertal, Germania
Costruzione Facciata
EBENER GmbH Tecnologia di profili per facciate, Bad Marienberg, Germania
www.ebener.de

Strutture di acciaio
SWW Stahlbau Westerwald, Heiligenrot, Germania
www.stahlbauwesterwald.de
Architetto isin architekten, Aalen, Germania
www.isin.de
Committente Edelmetallverband Schwäbisch Gmünd, Germania
www.edelmetallverband.de

Modello

I seguenti dati si riferiscono alla costruzione della facciata.

Lunghezza: ~ 25 m | Larghezza: ~ 25 m | Altezza: ~ 25 m | Peso: ~ 55 t
Numero di nodi: 811 | Membri: 1.276 | Materiali: 2 | Sezioni trasversali: 7

La casa è progettata per essere utilizzata come luogo per presentazioni ed eventi che sono associati a questioni di oro e argento e al design.

L'studio statico tedesco isin Architekten è stato incaricato di progettare l'edificio come vincitore del concorso di architettura. Lo studio di ingegneria tedesco Klöckner ha eseguito il calcolo strutturale della struttura portante della facciata nel programmaRSTAB. Per i pannelli della facciata hanno usato RFEM. In connessione con un rapporto del vento creato dall'IFI tedesco Istituto di aerodinamica industriale, i carichi del vento da applicare sono stati determinati con un modello inserito in una galleria del vento.

Struttura della facciata

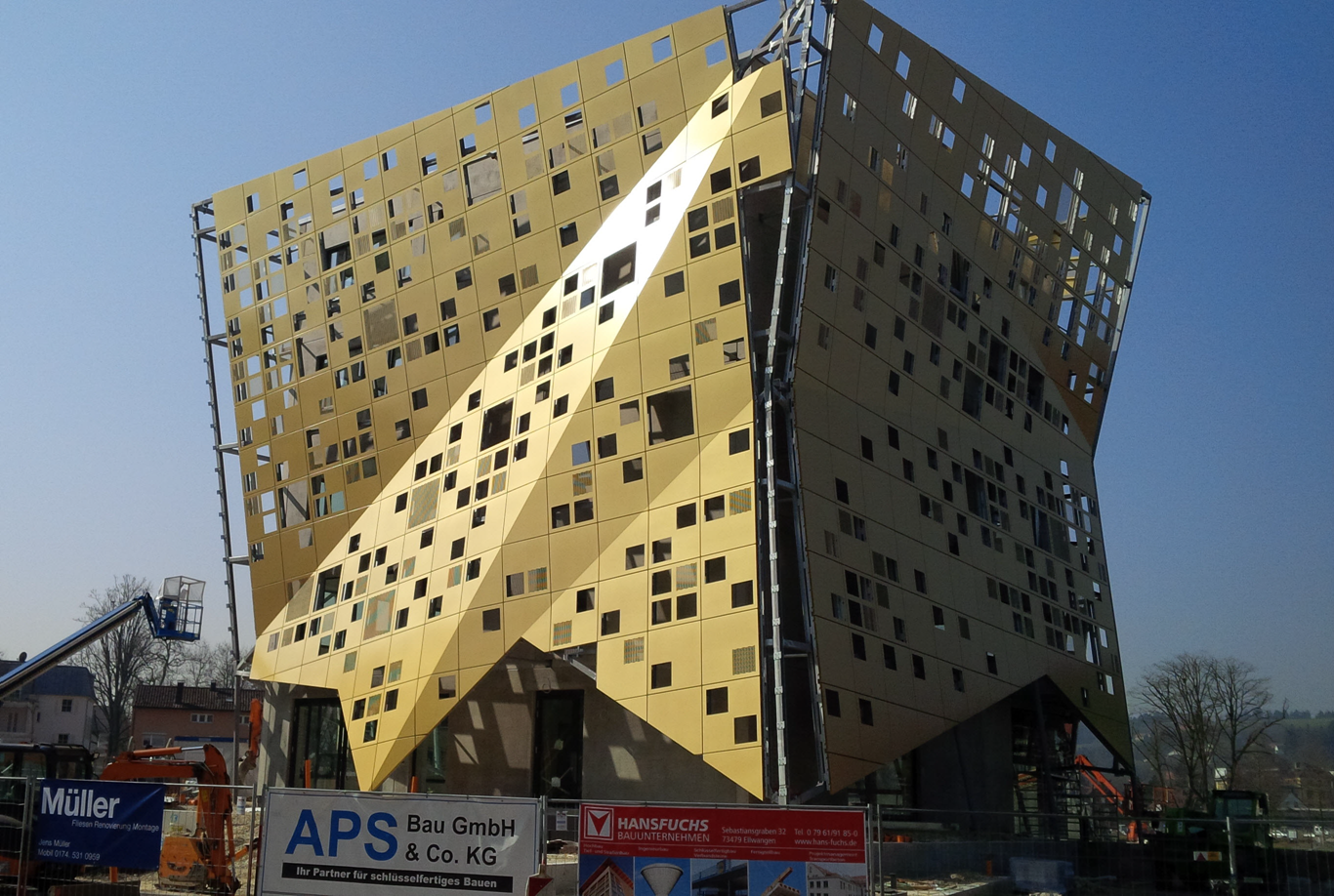

La facciata avvolge l'edificio come un cappotto fatto di foglie d'oro. Ma in realtà, le circa 800 piastre per facciate di 1,5 mx 1,5 m sono costituite da una lega di alluminio che è rivestita su entrambi i lati con DURAFLON®, una finitura in forno a fuoco FEVE per facciate.

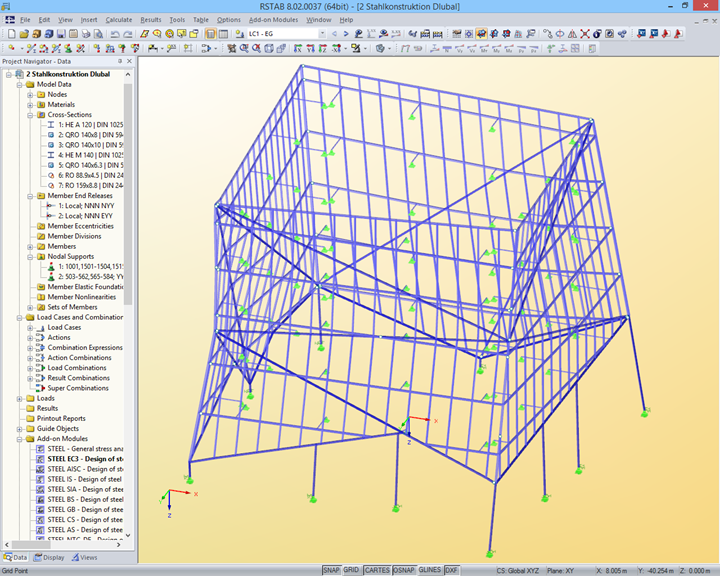

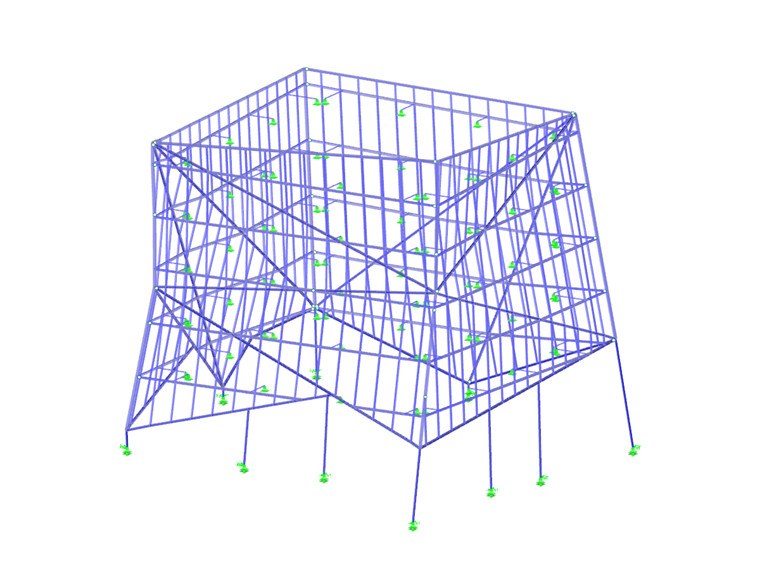

La struttura portante in acciaio della facciata è composta da 1.276 aste complessivamente con classi di acciaio di S 235 e S 355. È fissato alla struttura in 80 punti. Dieci colonne circolari di tubi d = 159 mm sopportano la maggior parte dei carichi verticali.

Per il calcolo è stato utilizzato il modulo aggiuntivo RSTAB STEEL EC3 Le cassette della facciata con uno spessore di 3 mm sono state calcolate utilizzando i moduli RFEM RF ‑ IMP, RF ‑ STABILITY e RF ‑ STEEL Surfaces.

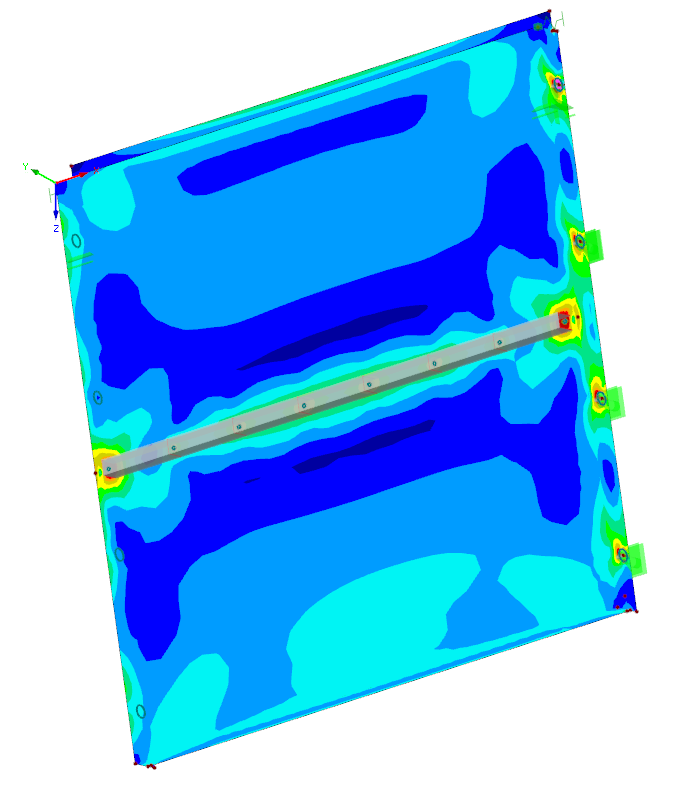

Le cassette sono irrigidite nel campo da profili di bordo in alluminio. Questi sono stati progettati in RF - ALUMINUM.
