Fórum Ouro e Prata em Schwäbisch Gmünd, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

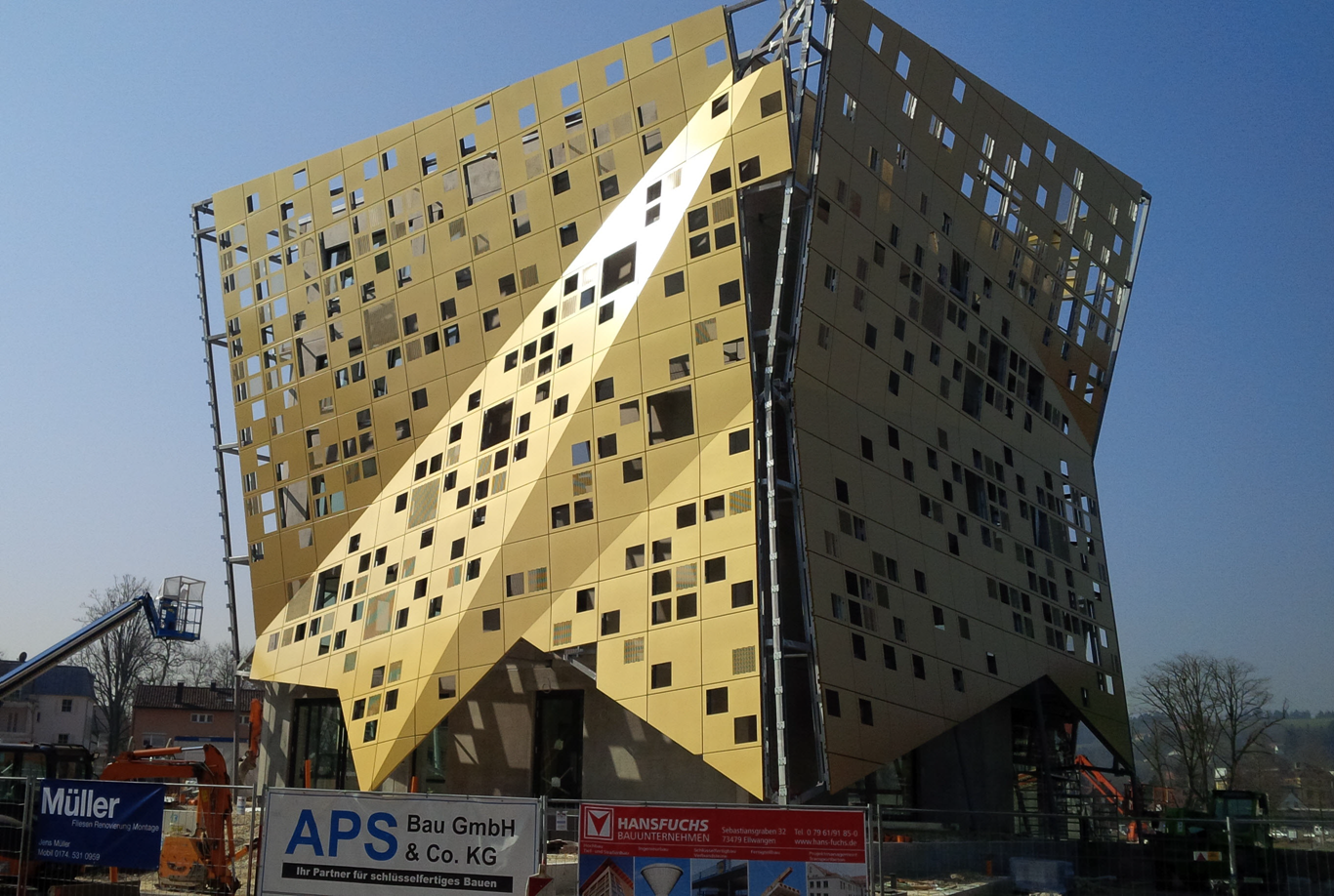

Até ao início da exposição de jardinagem do estado de Baden-Württemberg (Landesgartenschau 2014), estará pronto na cidade alemã de Schwäbisch Gmünd um edifício com uma fachada fora do vulgar. O projeto da associação local de metais nobres pretende realçar a reputação de Schwäbisch Gmünd como cidade do ouro e da prata.

Planeamento estrutural Análise estrutural da fachada
Ingenieurbüro Klöckner GmbH, Nistertal, Alemanha
Construção Fachada
EBENER GmbH Fassaden-Profiltechnik, Bad Marienberg, Alemanha
www.ebener.de

Estrutura em aço
SWW Stahlbau Westerwald, Heiligenrot, Alemanha
www.stahlbauwesterwald.de
Arquiteto isin architekten, Aalen, Alemanha
www.isin.de
Investidor Edelmetallverband Schwäbisch Gmünd, Alemanha
www.edelmetallverband.de

Modelo

Os seguintes dados referem-se à construção da fachada.

Comprimento: aprox. 25 m | Largura: aprox. 25 m | Altura: aprox. 25 m | Peso: aprox. 55 t
Nós: 811 | Barras: 1276 | Materiais: 2 | Secções transversais: 7

O objetivo é o edifício ser utilizado como local de apresentação de eventos relacionados com ouro e prata, assim como design.

O esboço do edifício ficou a cargo do gabinete de planeamento alemão isin após ganhar o concurso para o projeto. O gabinete de engenharia alemão Klöckner efetuou os cálculos estáticos da fachada, recorrendo ao programa RSTAB. Para as cassetes da fachada foi utilizado o RFEM. As cargas de vento a serem aplicadas foram determinadas em colaboração com um relatório criado pelo instituto alemão de aerodinâmica industrial I.F.I., que criou um modelo num canal de vento.

Estrutura de fachada

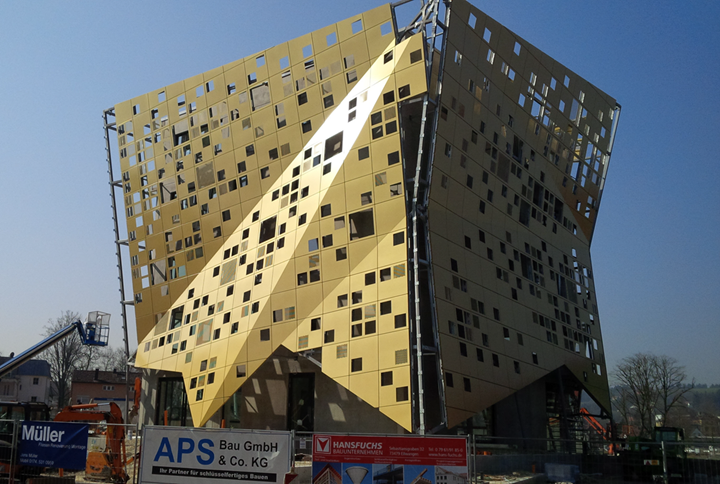

A fachada envolve o edifício como um manto em folhas douradas. Na realidade, no entanto, os aproximadamente 800 painéis de fachada com as medidas 1,5 m x 1,5 m são constituídos por uma liga de alumínio, aplicado dos dois lados com DURAFLON®.

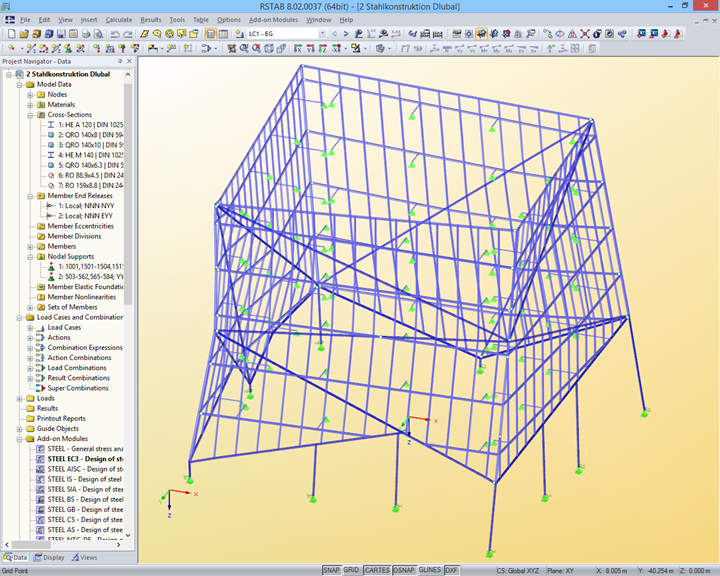

A estrutura de apoio da fachada é formada por um total 1276 barras das classes de aço S 235 e S 355. Está fixada à construção maciça em 80 pontos. A maior parte das cargas verticais é suportada por dez pilares de tubo redondo com o diâmetro d=159 mm.

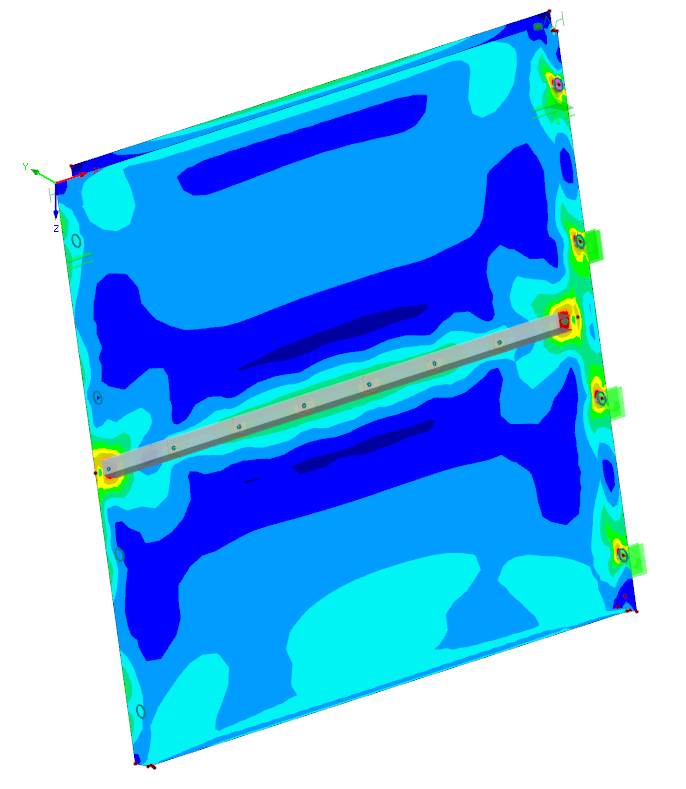

Para o cálculo, foi utilizado o módulo adicional STEEL EC3 do RSTAB. As cassetes de fachada com uma espessura de 3 mm foram calculadas recorrendo aos módulos adicionais RF‑IMP, RF‑STABILITY e RF‑STEEL Surfaces do RFEM.

As cassetes estão reforçadas no vão através de perfis de esquina em alumínio, dimensionados no módulo RF‑ALUMINUM.
