27.3.2014

Fórum Zlato a Stříbro, Schwäbisch Gmünd, Německo

U příležitosti zemského zahradního veletrhu 2014 byla v německém městě Schwäbisch Gmünd dokončena budova s unikátní fasádou.

Projekt tamního svazu podnikatelů a zaměstnavatelů v oblasti drahých kovů měl zviditelnit Schwäbisch Gmünd jako město zlata a stříbra.

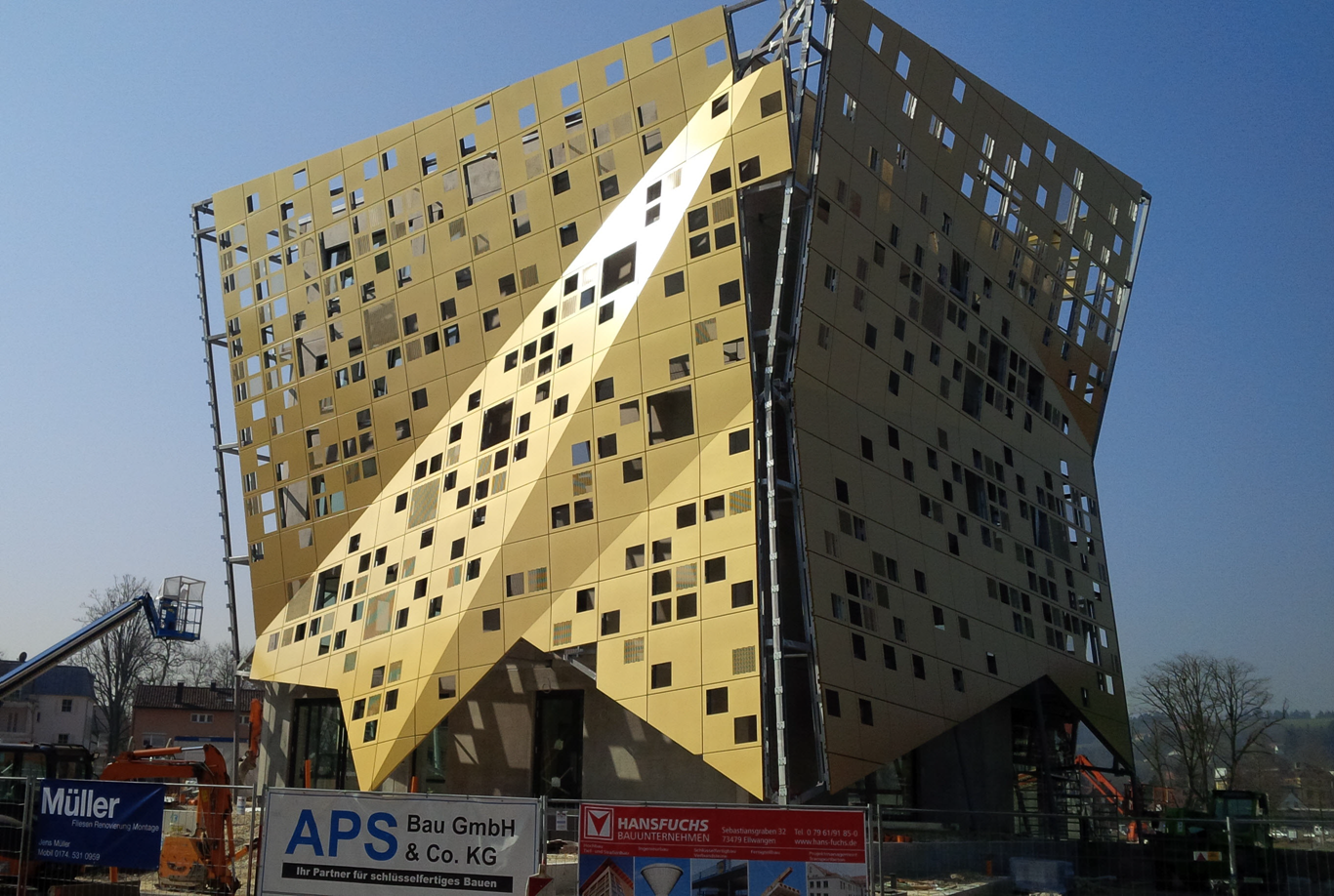

Fórum Zlato a Stříbro ve městě Schwäbisch Gmünd (© Klöckner GmbH)

793x

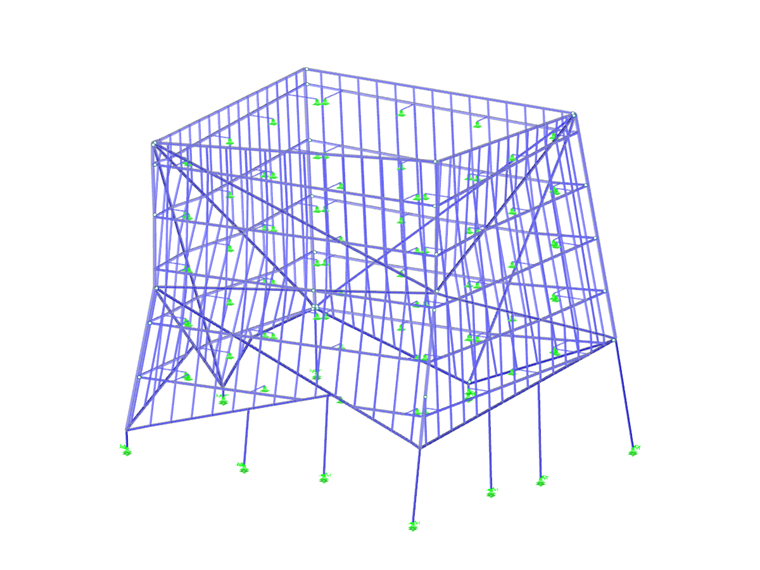

Fasádní nosná konstrukce

Následující údaje se vztahují k vnitřní konstrukci fasády.

Dům se používá mimo jiné jako místo pro prezentace a události spojené se zlatem a stříbrem, stejně tak i pro design.

Návrhem budovy byla pověřena německá statická kancelář isin Architekten jakožto vítěz architektonické soutěže. Projektová kancelář Klöckner provedla statický výpočet nosné konstrukce fasády v programu RSTAB. Pro panely ve fasádě použila program RFEM. Zatížení větrem bylo stanoveno na základě měření na modelu ve větrném tunelu, kterého se ujal německý institut pro průmyslovou aerodynamiku I.F.I.

Konstrukce fasády

Fasáda vypadá, jako by byla vytvořena z plátkového zlata. Ve skutečnosti bylo ovšem použito přibližně 800 fasádních panelů o rozměrech 1,5 m x 1,5 m z hliníkové slitiny, které byly na obou stranách potaženy vrstvou Duraflon, což je FEVE smaltový povrch pro fasády.

Ocelová nosná konstrukce fasády se skládá z 1 276 prutů z oceli S 235 a S 355. K objektu je připevněna v 80 bodech. Deset kruhových trubkových sloupů o průměru 159 mm přenáší hlavní část svislého zatížení.

Pro posouzení byl použit přídavný modul STEEL EC3 programu RSTAB. Fasádní kazety o tloušťce 3 mm byly vypočteny pomocí přídavných modulů RF‑IMP, RF‑STABILITY a RF‑STEEL Surfaces programu RFEM.

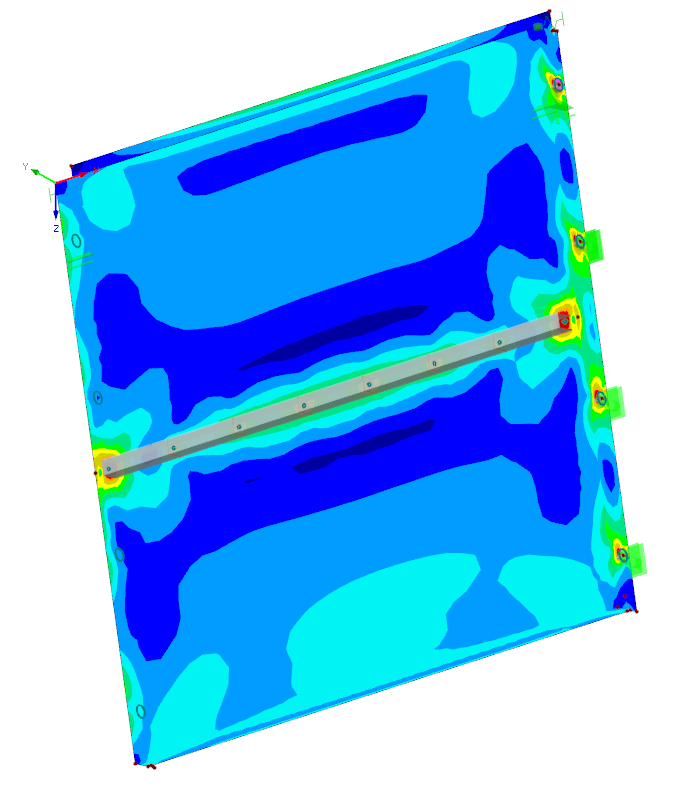

Kazety jsou vyztuženy v poli hliníkovými profily. Ty byly posouzeny v přídavném modulu RF‑ALUMINIUM.

Statický výpočet	Statická analýza konstrukce fasády Ingenieurbüro Klöckner GmbH, Nistertal, Německo
Konstrukce	Realizace fasády EBENER GmbH Fassaden-Profiltechnik, Bad Marienberg, Německo www.ebener.de Realizace ocelové konstrukce SWW Stahlbau Westerwald, Heiligenrot, Německo www.stahlbauwesterwald.de
Architekt	isin architekten, Aalen, Německo www.isin.de
Investor	Edelmetallverband Schwäbisch Gmünd, Německo www.edelmetallverband.de
Tesařské práce	Lifteam cbs-cbt.com

Specifikace projektu

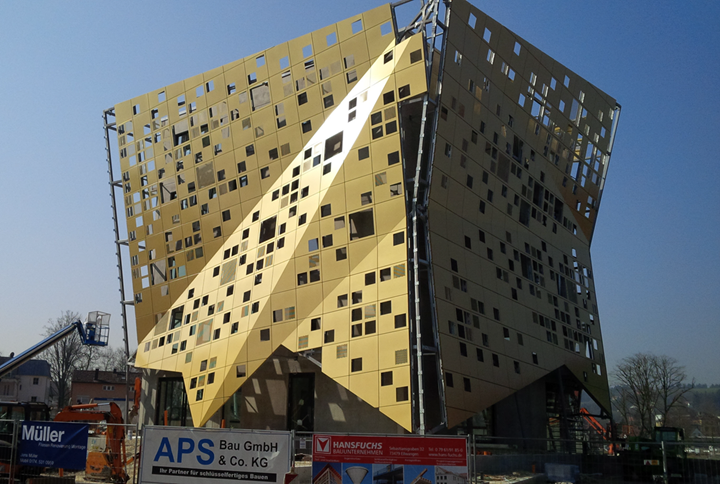

"Zlatá" fasáda budovy Fóra Zlato a Stříbro (© Klöckner GmbH)

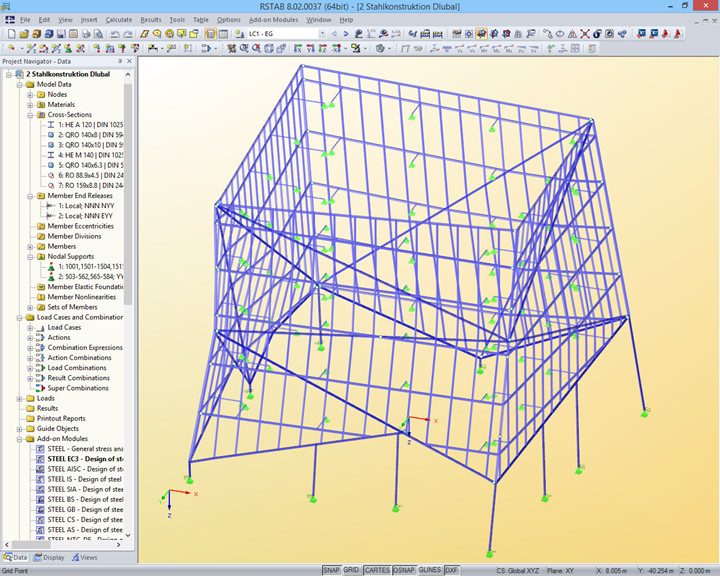

Model nosné konstrukce v programu RSTAB (© Klöckner GmbH)

Forum Gold and Silver

Údaje o modelu

Počet uzlů 811

Počet prutů 1276

Počet zatěžovacích stavů 14

Počet kombinací zatížení 2

Počet kombinací výsledků 247

Celková hmotnost 54,497 t

Rozměry 25,172 x 24,972 x 25,499 m

Verze programu 8.02.00
