Forum de l'or et de l'argent à Gémunde-en-Souabe, Allemagne

Calculé avec les logiciels de Dlubal

  • Projets Clients

Projet Client

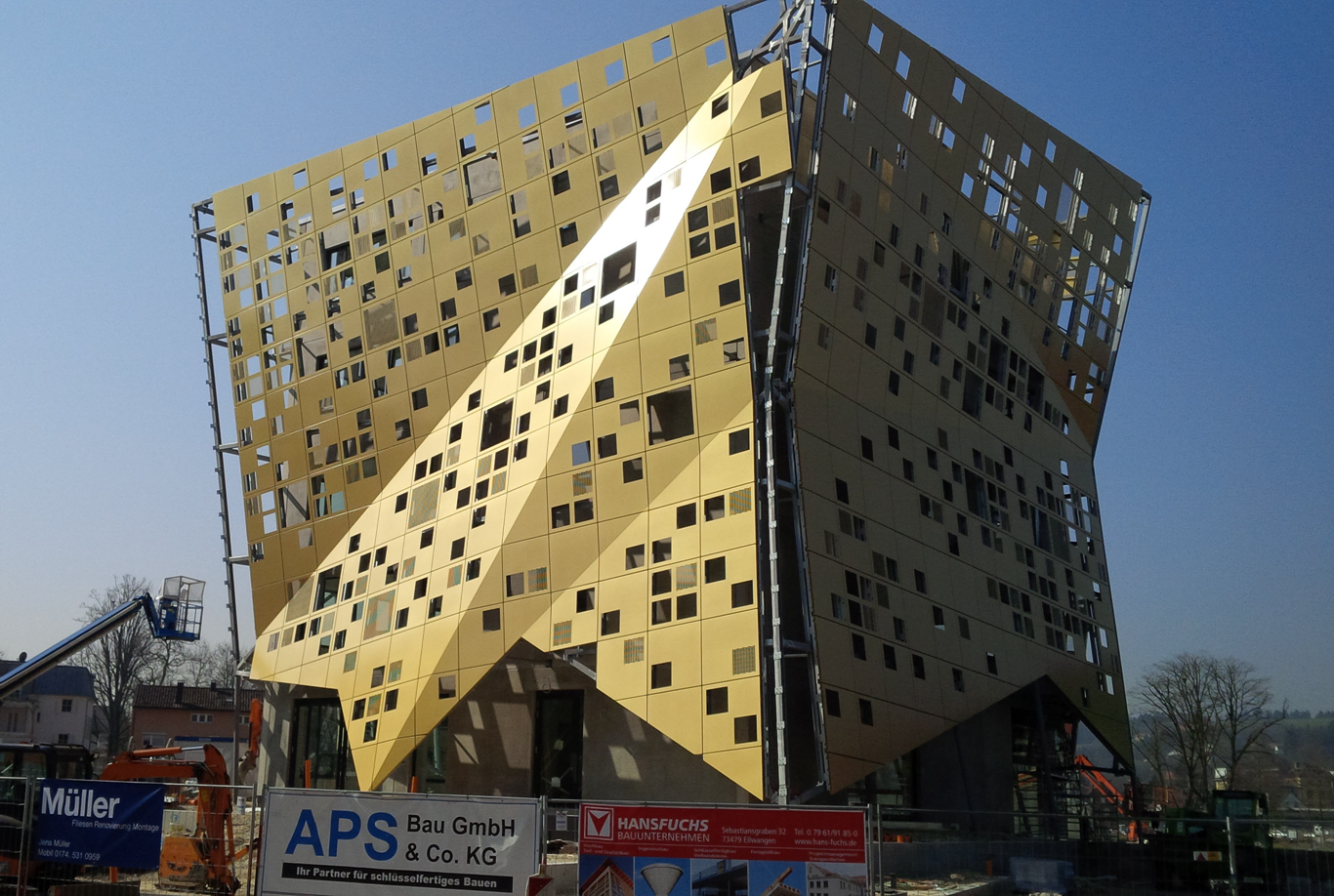

Un bâtiment avec une façade spectaculaire a été achevé au lancement de l'exposition horticole (« Landesgartenschau ») 2014 de la ville de Gémunde-en-Souabe, en Allemagne. L'objectif de l'association pour les métaux précieux de la ville était de mettre à l'honneur son héritage dans l'artisanat de l'or et de l'argent.

Calcul de structure Analyse de la structure de la façade
Ingenieurbüro Klöckner GmbH, Nistertal, Allemagne
Construction Exécution de la façade
EBENER GmbH Fassaden-Profiltechnik, Bad Marienberg, Allemagne
www.ebener.de

Exécution de la structure métallique
SWW Stahlbau Westerwald, Heiligenrot, Allemagne
www.stahlbauwesterwald.de
Architecture isin architekten, Aalen, Allemagne
www.isin.de
Maître d'ouvrage Association des métaux précieux de Gémunde-en-Souabe
www.edelmetallverband.de

Modèle

Données de la sous-structure de la façade :

Longueur : env. 25 m | Largeur : env. 25 m | Hauteur : env. 25 m | Poids : env. 55 t
Nombre de nœuds : 811 | Barres : 1 276 | Matériaux : 2 | Sections : 7

Ce bâtiment a notamment servi comme espace d'exposition pour des événements consacrés à l'or, à l'argent et au design.

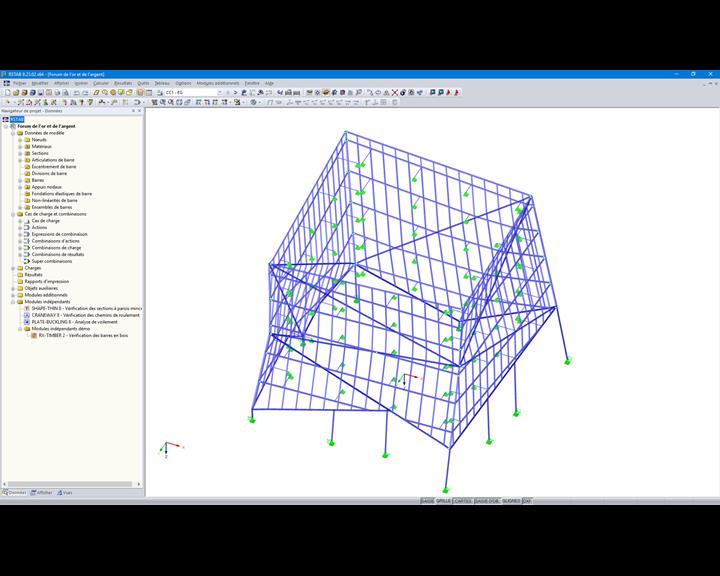

Le projet a été attribué au cabinet isin Architekten au terme d'un concours. Le bureau d'études Klöckner a calculé la structure porteuse de la façade à l'aide du logiciel de calcul de structures filaires RSTAB et les cassettes de façade à l'aide du logiciel de calcul aux éléments finis RFEM de Dlubal Software. Les charges de vent à appliquer ont été déterminées à l'aide d'un modèle en soufflerie d'après un rapport de vent de l'Institut d'aérodynamique industrielle GmbH (IFI) d'Aix-la-Chapelle, en Allemagne.

Structure de la façade

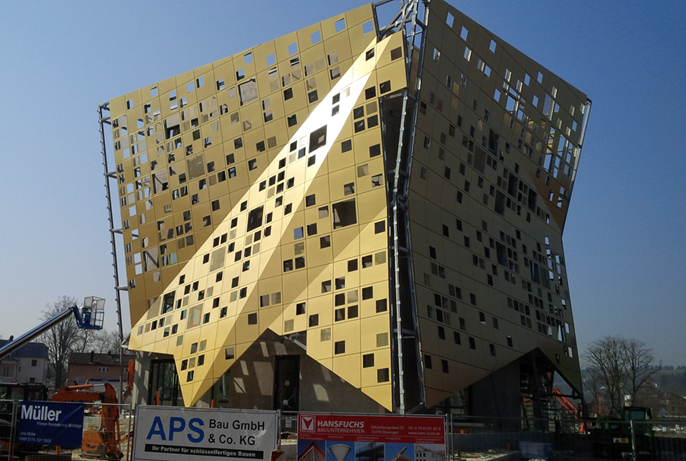

La façade enveloppe le bâtiment tel un manteau de feuille d'or. Les quelques 800 panneaux de 1,5 m x 1,5 m constituant cette façade ne sont cependant pas recouverts de feuilles d'or, mais d'un alliage d'aluminium avec un revêtement en résine Duraflon de chaque côté.

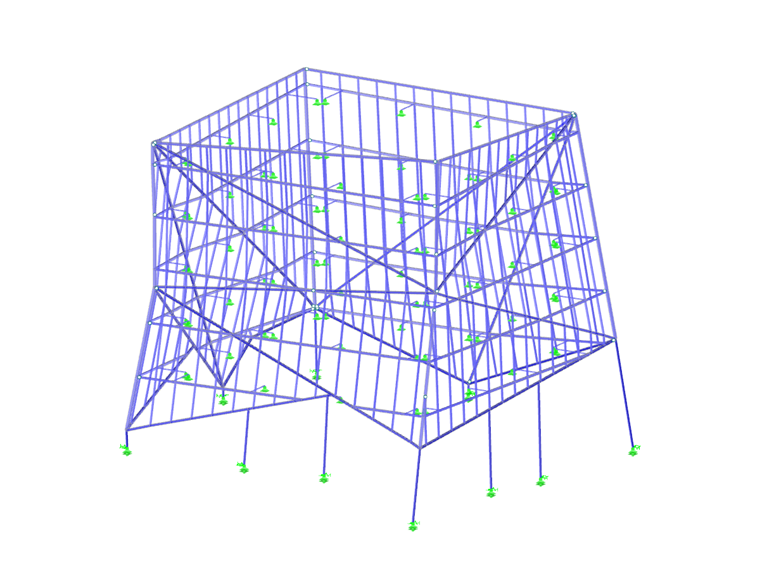

La structure porteuse métallique de la façade est composée de 1 276 barres fabriquées dans les nuances d'acier S 235 et S 355. Elle est fixée à la structure en béton armé en 80 points. La majeure partie des charges verticales est supportée par dix poteaux circulaires de 159 mm de diamètre.

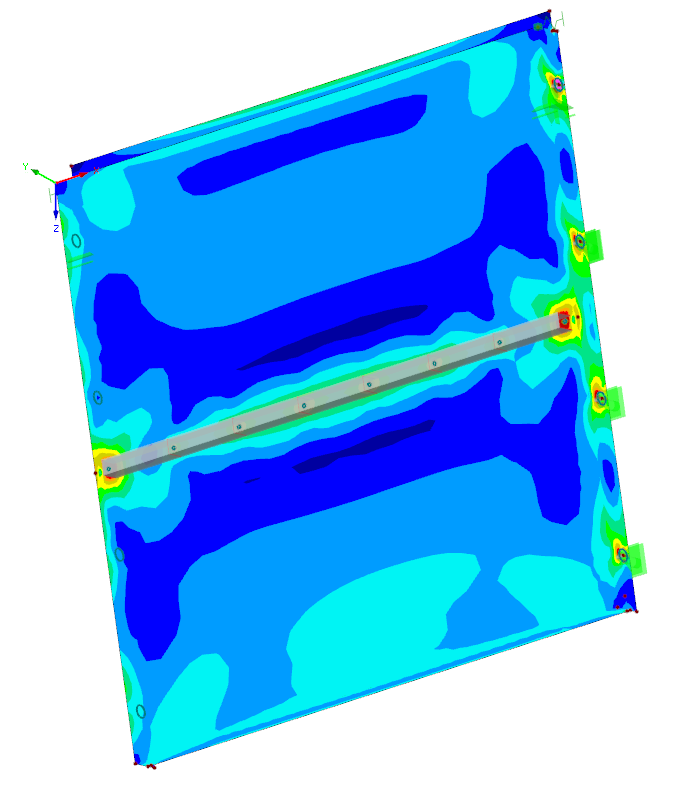

Le module additionnel STEEL EC3 a été utilisé pour le calcul avec RSTAB. Les cassettes de la façade font 3 mm d'épaisseur et ont été calculées dans RFEM à l'aide des modules additionnels RF-IMP, RF-STABILITY et RF-STEEL Surfaces.

Les cassettes ont été renforcées sur site à l'aide de profilés de rive en aluminium calculés dans le module additionnel RF-ALUMINIUM.
