Опорная конструкция и кровля котельной установки в Индии

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Опорная конструкция котельной установки, которая предназначена для размещения камеры сгорания, используется также как основной подкрепляющий элемент всей угольной электростанции в городе Нейвели, Тамилнад, Индия.Общие размеры опорной конструкции составляют 30,5 м х 30,5 м х 124 м и вместе с кровлей установки, она должна выдержать на нагрузки до 46 000 тонн.

Проектирование конструкций Расчет конструкций
Voss & Kamb und Partner GmbH, Кайзерслаутерн, Германия
www.voka-kl.com
Подрядчик Alstom Boiler Deutschland GmbH, Штутгарт, Германия
www.alstom.com

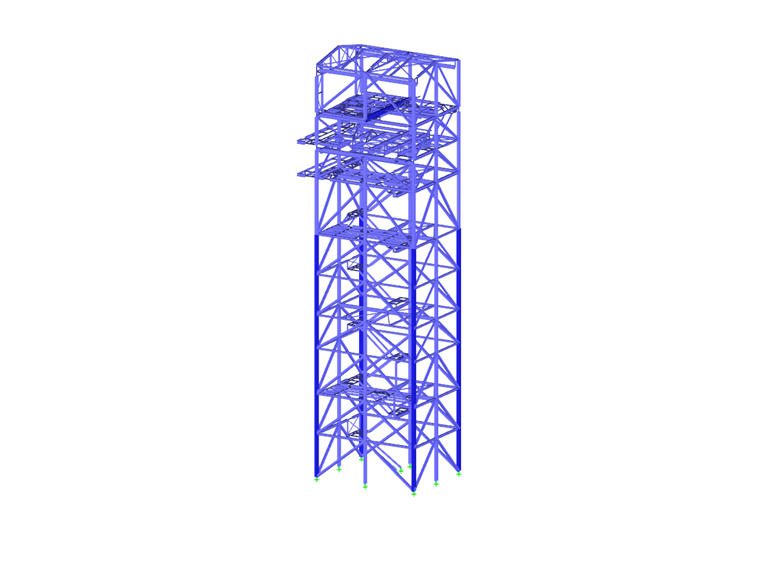

Модель

За расчет конструкции и всех соединений в данном проекте отвечала инженерная фирма Voss & Kamb,заказчик компании Dlubal.

Опорная конструкция и кровля котельной установки

Несущая способность 124-метровой опорной конструкции достигает почти 8 400 тонн. В связи с наличием столь больших нагрузок, была вся конструкция изготовлена исключительно из балок с коробчатым профилем, которые имеют на уровне пола размеры 2,4 х 2,4 м и толщину стенки 80 мм.

Все платформы тщательно закреплены на опорной конструкции котла. Половина платформ (на высоте около 70 м - 122 м) в конечном состоянии подвешена в виде «навесных домиков» на кронштейнах опоры котла.

Кроме того, на задней стенке на кронштейнах несущей конструкции котла подвешен дымоход (d ~ 50 м).

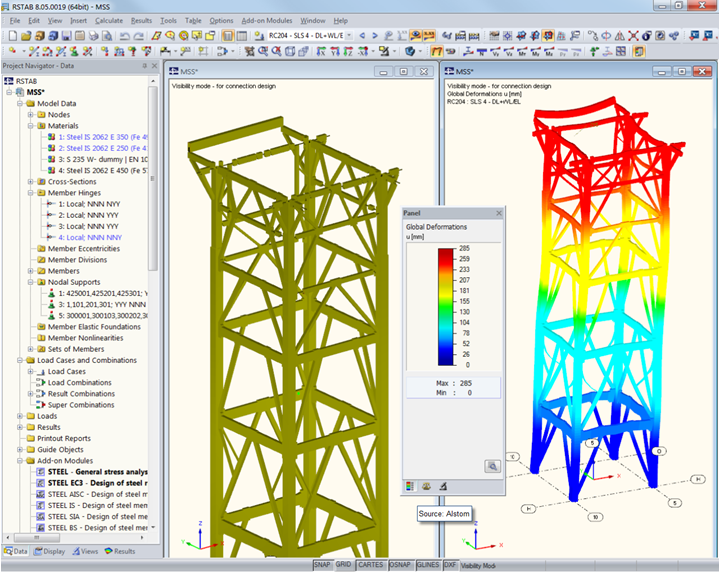

Вследствие своего расположения, должна конструкция выдерживать очень высокие ветровые нагрузки, потому был расчет и проектирование опорной конструкции котельной установки (в том числе и расчет на потерю устойчивости) выполнен в программе RSTAB.

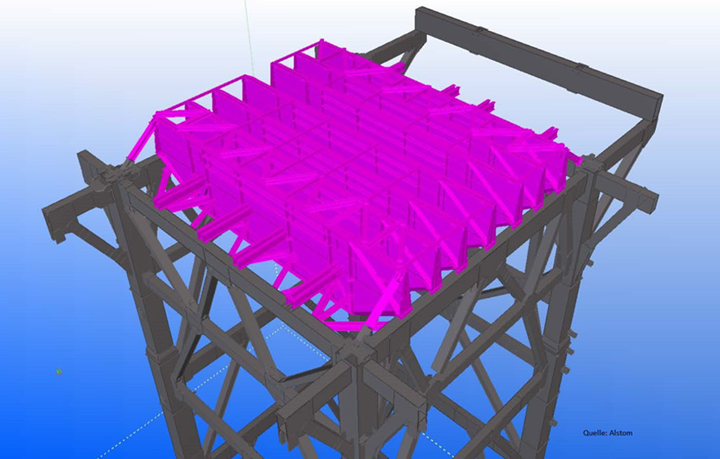

Кровля котла, несущая способность около 992 т, была рассчитана и рассчитана в программе RFEM. Модель состоит из комбинации стержней и поверхностей (балки кровли котла высотой 2,6 м). В качестве норматива, на основе которого выполнялись все расчеты, был использован Еврокод 3.

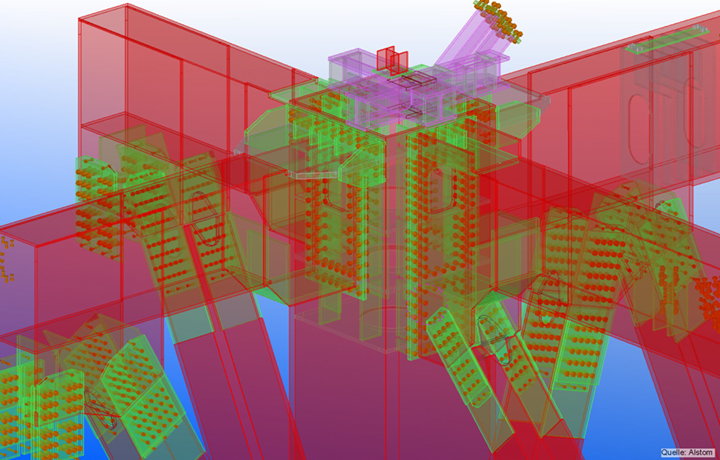

Моделирование соединений в программе Tekla Structures

Модель конструкции, созданная в программе Tekla, была сначала посредством прямого интерфейса импортирована в программу RSTAB. Там была конструкция в ходе расчета соответственно изменена.

В самом конце процесса затем была на основе полученных результатов проведена очередная детализация соединений в программе Tekla Structures.
