Estrutura de apoio e cobertura de caldeira na Índia

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

A estrutura de apoio da caldeira contém a câmara de combustão e serve de elemento de rigidez principal da central elétrica alimentada a carvão em Neyveli, Tamil Nadu, Índia.A estrutura de apoio da caldeira tem as medidas c x l x a = 30,5 m x 30,5 m x 124 m e suporta, em conjunto com a cobertura, cargas na ordem das 46 000 t.

Planeamento estrutural Análise estrutural e dimensionamento
Voss & Kamb e Partner GmbH, Kaiserslautern, Alemanha
www.voka-kl.com
Empreiteiro Alstom Boiler Deutschland GmbH, Estugarda, Alemanha
www.alstom.com

Modelo

O gabinete de engenharia Voss & Kamb, cliente da Dlubal Software, efetuou a análise estrutural e o cálculo das ligações.

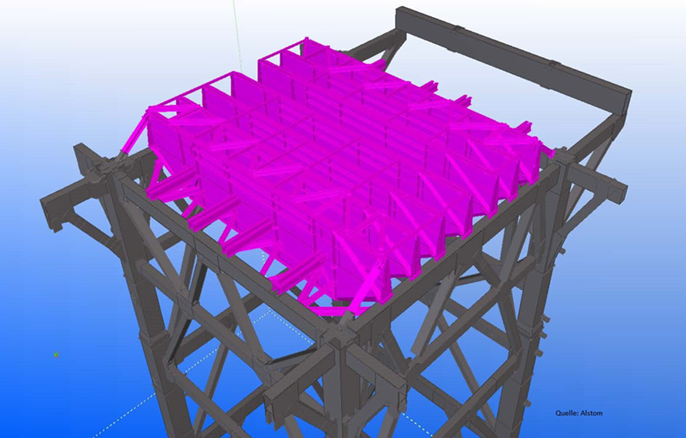

Estrutura de apoio e cobertura da caldeira

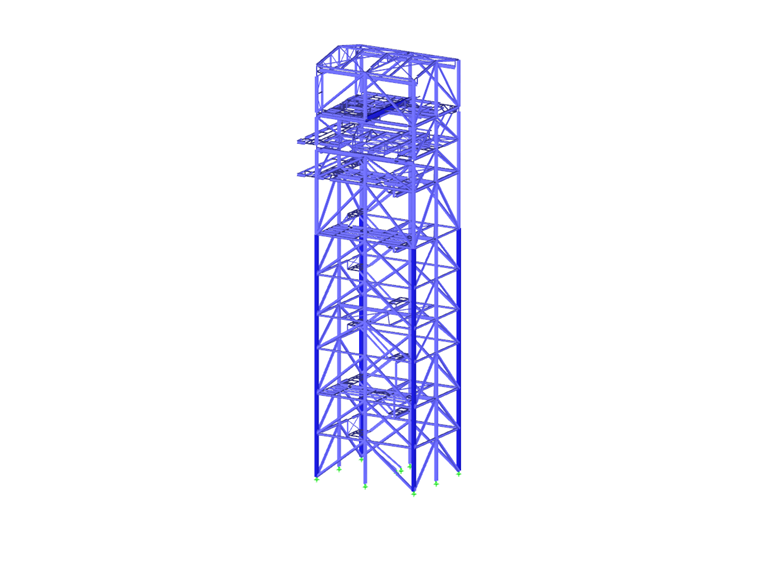

A estrutura de apoio com 124 m tem uma capacidade portante de 8400 t. Devido ao elevado carregamento, a estrutura é formada na totalidade por perfis em caixão. Ao nível do solo, os perfis dos pilares têm as dimensões 2,4 m x 2,4 m e uma espessura de parede de 80 mm.

Todas as plataformas estão fixas na estrutura de apoio. Metade das plataformas (a uma altura de cerca de 70 m - 122 m) está pendurada no estado final como "casas suspensas" nos consolas do apoio da caldeira.

Na parede traseira, a conduta de gases de combustão (d aprox. 5 m) fica também suspensa nas consolas da estrutura.

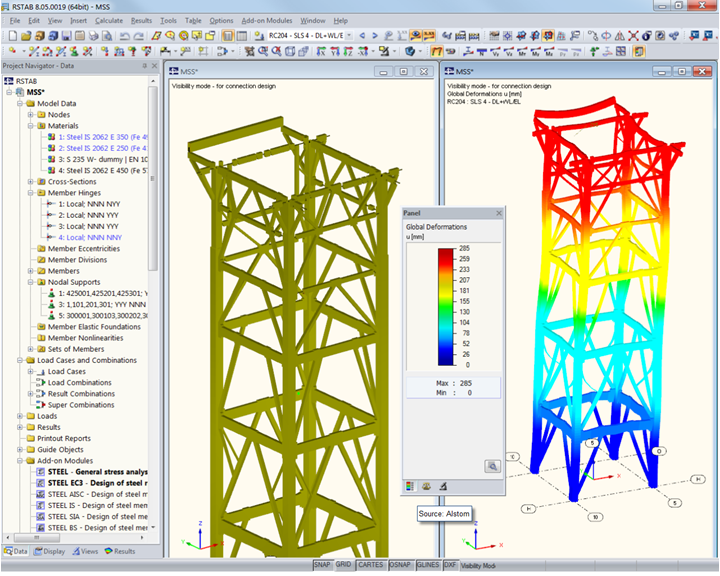

Devido à localização, ocorrem cargas de vento muito elevadas. O cálculo e o dimensionamento da estrutura de apoio da caldeira (incl. verificações de encurvadura) foram efetuados no RSTAB.

A cobertura da caldeira, com uma capacidade portante de 900 t, foi dimensionada com o RFEM. O modelo é constituído por uma combinação de barras e superfícies (vigas da cobertura com 7,50 m). A norma de dimensionamento utilizada foi o Eurocódigo 3.

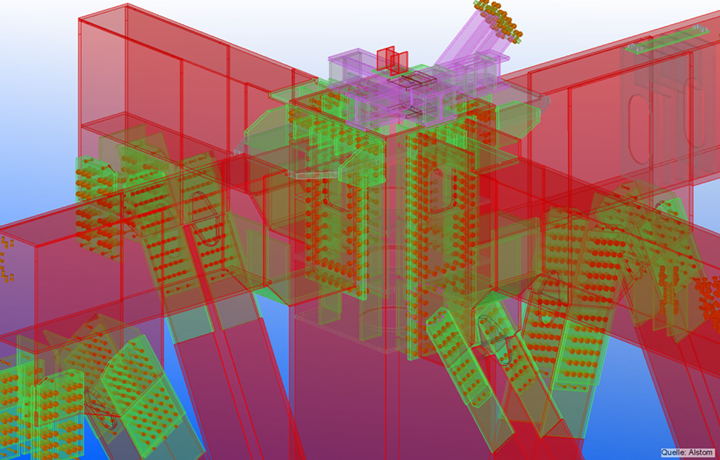

Modelação de ligações no Tekla Structures

O modelo criado no Tekla foi importado para o RSTAB através de uma interface direta. A estrutura foi continuamente alterada durante a análise.

Os detalhes das ligações foram efetuados novamente no Tekla Structures, em concordância com a análise estrutural.
