大荷载锅炉支架和锅炉屋盖结构,印度

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

该项目是位于印度 Neyveli, Tamil Nadu 的发电厂项目。锅炉钢结构支架主要承受炉室的自重并且可以作为火力发电厂的主要承重结构构件。 该锅炉钢结构承受的锅炉荷载与其上部设置的锅炉屋盖,总共传递的总荷载达到了46000 吨。

结构设计 结构分析
Voss&Kamb and Partner GmbH,凯撒斯劳滕
www.voka-kl.com
承包商 德国斯图加特Alstom Boiler Deutschland GmbH
www.alstom.com

模型

Dlubal的客户Voss&Kamb负责结构和连接的结构分析。

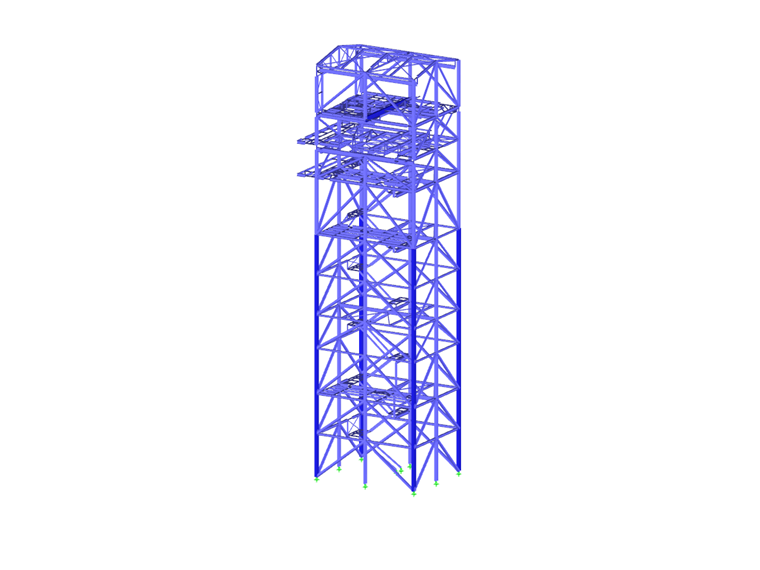

锅炉框架和壳体

锅炉塔高124 m,吨位约8,400 t。 由于高荷载作用,结构完全由箱形截面组成。 基础区域的柱截面尺寸为2.4 mx 2.4 m,壁厚为80 mm。

所有平台都安装在锅炉框架上。 在最后阶段,一半的平台(高约70 m-122 m)作为“吊架”悬挂在锅炉框架的支架上。

在后壁的烟气管道(d〜15 m)也悬挂在脚手架的支架上。

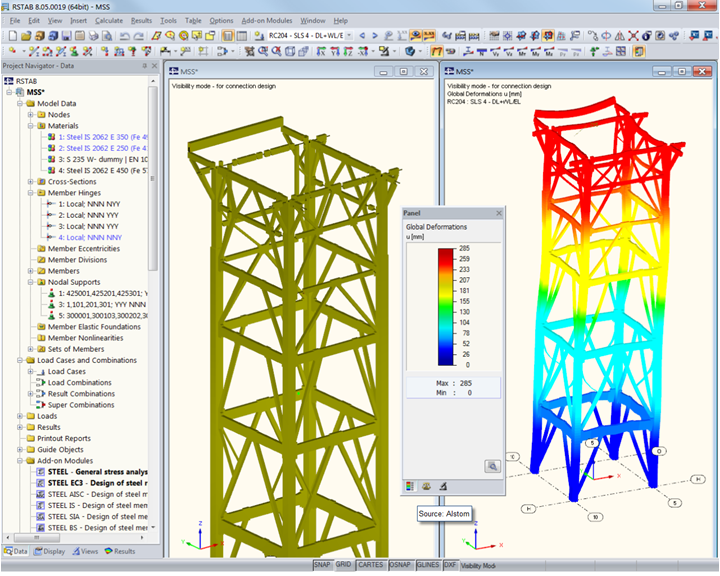

根据位置的不同,风荷载非常大。 锅炉框架的计算和设计(包括屈曲设计)在RSTAB中进行。

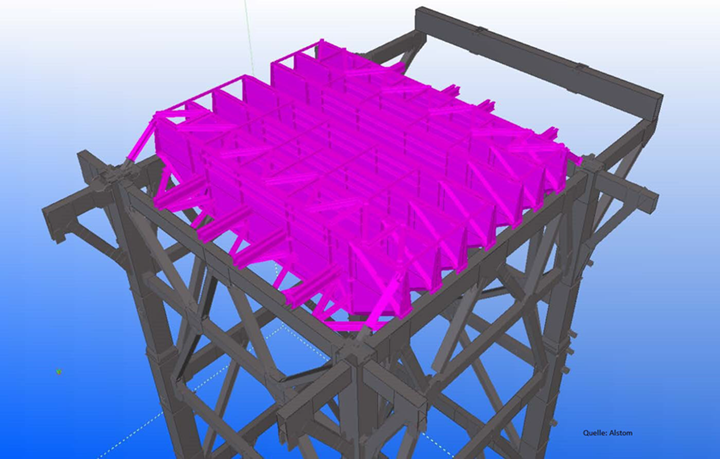

锅炉底板的吨位约为在RFEM中计算和设计了900 t。 该模型由杆件和面(7.50 m高板梁)组合而成。 欧洲规范3用作设计标准。

Tekla Structures中的联合建模

Tekla模型通过直接接口导入到RSTAB中。 在计算过程中不断对结构进行修改。

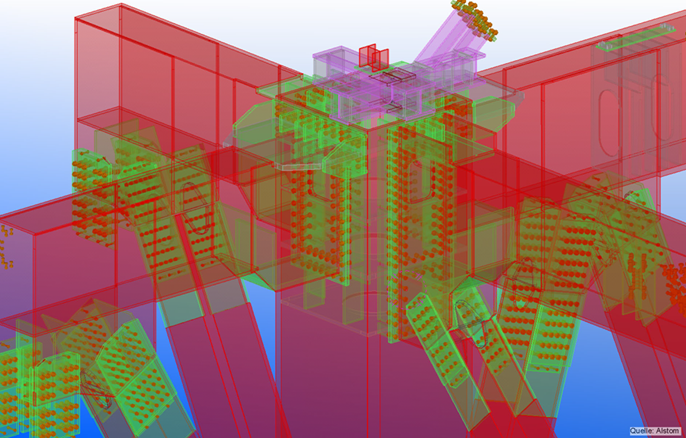

然后根据结构分析在Tekla Structures中详细说明连接。
