Struttura di supporto e copertura per centrale termica in India

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

La struttura portante della caldaia contiene la camera di combustione e viene utilizzato come elemento di irrigidimento principale della centrale a carbone in Neyveli, Tamil Nadu, India.La struttura portante della caldaia misura 30 m x 30 m x 120 m e, insieme alla copertura della caldaia disposta sopra, deve sopportare carichi di circa 50.706 t.

Statica e costruzione Analisi strutturale
Voss & Kamb und Partner GmbH, Kaiserslautern, Germania
www.voka-kl.com
Contractor Alstom Boiler Deutschland GmbH, Stoccarda, Germania
www.alstom.com

Modello

L'ufficio di ingegneria di Voss & Kamb, un cliente di Dlubal Software, è stato incaricato dell'analisi strutturale e dei collegamenti.

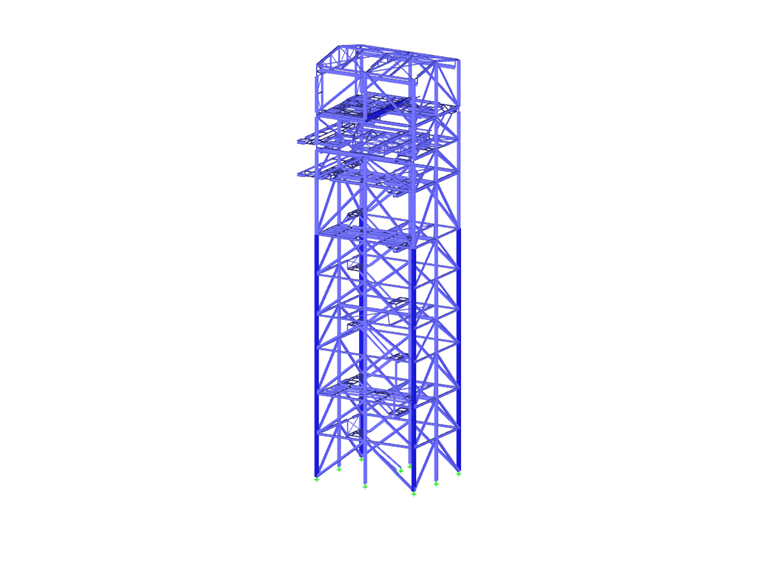

Struttura di supporto della caldaia e copertura della caldaia

La capacità di carico della struttura portante della caldaia alta 120 m è di circa 9.259 t. A causa dell'elevato carico, la struttura è costituita completamente da sezioni scatolari. A livello del pavimento, le sezioni di supporto hanno dimensioni di 2,9 x 2,9 m e uno spessore della parete di 3,1 pollici.

Tutte le piattaforme sono fissate alla struttura portante della caldaia. La metà delle piattaforme (ad un'altezza di circa 70 m - 122 m) è sospesa come "case sospese" sulle staffe del supporto della caldaia.

Sulla parete posteriore, anche il condotto dei fumi (d ~ 15 m) è sospeso alle staffe della struttura di supporto della caldaia.

A causa della sua posizione, la struttura deve resistere a carichi del vento molto elevati. L'analisi e la progettazione della struttura di supporto della caldaia (compresa l'analisi di instabilità) è stata eseguita con RSTAB.

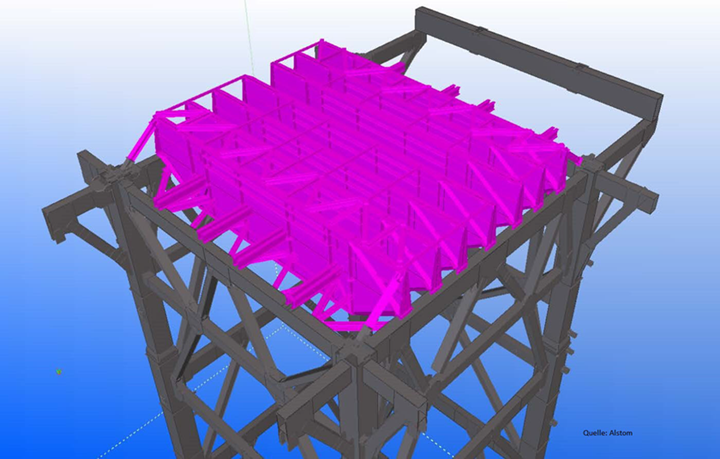

La copertura della caldaia, con una capacità di carico di circa 992 t, è stata analizzata e progettata con RFEM. Il modello è costituito da una combinazione di aste e superfici (travi alte 24 m della copertura della caldaia). L'Eurocodice 3 è stato utilizzato come norma di progetto.

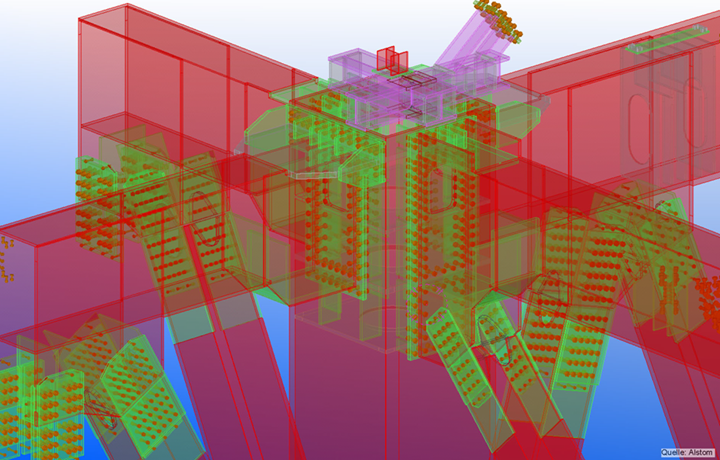

Connessioni in Tekla Structures

Il modello creato in Tekla è stato importato in RSTAB utilizzando l'interfaccia diretta. La struttura è stata ulteriormente modificata durante l'analisi.

Il dettaglio dei collegamenti è stato eseguito nuovamente in Tekla Structures secondo l'analisi strutturale.
