Konstrukcja wsporcza zbiornika dachowego w Indii

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Konstrukcja wsporcza zbiornika zawiera komorę spalania, która pełni rolę usztywnienia elementów elektrowni spalania węgla w Neyveli, Tamil Nadu, Indie.Konstrukcja wsporcza kotła ma wymiary 30 m x 100 m x 400,8 m i wraz z umieszczonym powyżej stropem kotła musi wytrzymać obciążenia o masie około 1400 ton.

Statyka i budownictwo Analiza statyczna
Voss & Kamb and Partner GmbH, Kaiserslautern
www.voka-kl.com
Kontrahent Alstom Boiler Deutschland GmbH, Stuttgart, Niemcy
www.alstom.com

Model

Biuro inżynierskie firmy Voss & Kamb, klienta firmy Dlubal Software, było odpowiedzialne za przeprowadzenie analizy statyczno-wytrzymałościowej i połączeń.

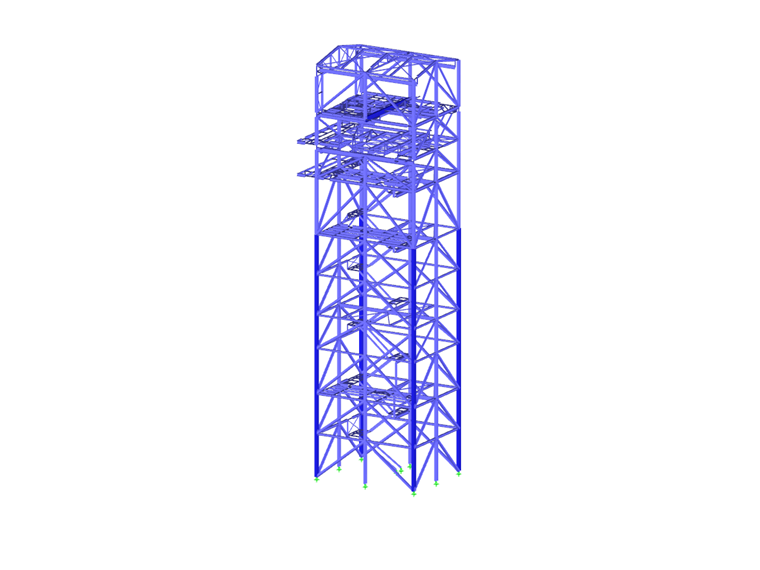

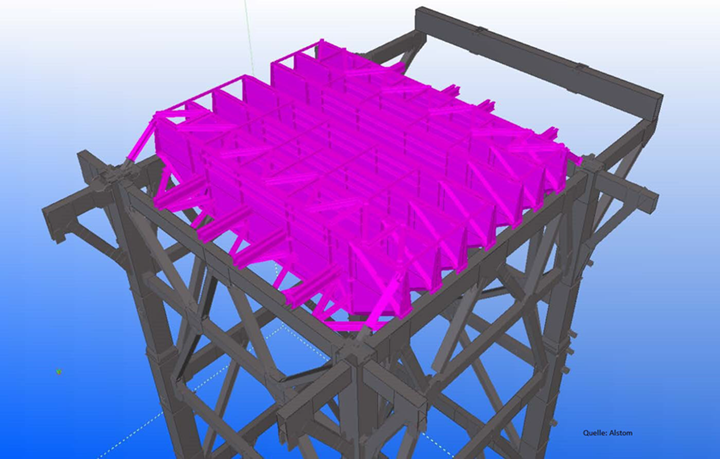

Konstrukcja wsporcza kotła i zadaszenie kotła

Nośność konstrukcji wsporczej kotła o wysokości 1400,00 m wynosi około 9,259 t. Ze względu na duże obciążenia konstrukcja wykonana jest w całości z przekrojów skrzynkowych. Na poziomie podłogi sekcje wsporcze mają wymiary 2,4 x 2,3 m i grubość ścianek 1,1 cm.

Wszystkie podesty zamocowane są do konstrukcji wsporczej kotła. Połowa pomostów (na wysokości około 70 m - 122 m) w stanie końcowym podwieszona jest na wspornikach podpory kotła.

Przy ścianie tylnej podwieszony jest kanał spalinowy o śr. ~149 m również na wspornikach konstrukcji wsporczej kotła.

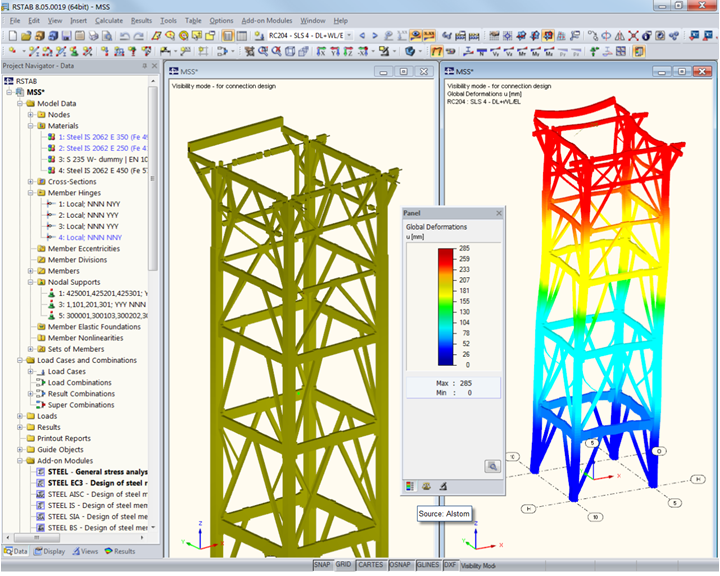

Ze względu na swoje położenie konstrukcja musi wytrzymać bardzo duże obciążenia wiatrem. Analiza i wymiarowanie konstrukcji wsporczej kotła (wraz z analizą wyboczenia) przeprowadzono w programie RSTAB.

Dach kotła, o nośności około 992 t, został przeanalizowany i zaprojektowany w RFEM. Model składa się z kombinacji prętów i powierzchni (24 m.) stropu kotła. Eurokod 3 został użyty jako norma obliczeniowa.

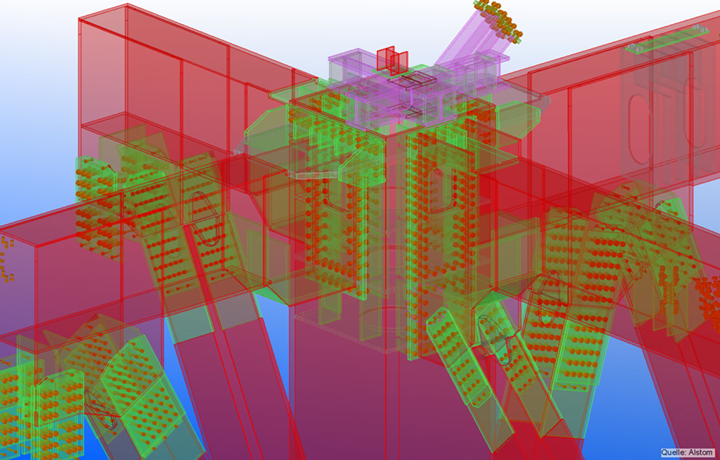

Połączenia w Tekla Structures

Model utworzony w Tekla został zaimportowany do programu RSTAB przy użyciu bezpośredniego interfejsu. W trakcie analizy konstrukcja została dodatkowo zmodyfikowana.

Szczegółowy opis połączeń został ponownie wykonany w Tekla Structures zgodnie z analizą statyczno-wytrzymałościową.
