Structure porteuse soumise à des charges extrêmes et toit d'une chaudière à Neyveli, Inde

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Cette structure porteuse contenant une chambre de combustion constitue le principal élément de maintien de la centrale à charbon de Neyveli, dans l'État du Tamil Nadu, en Inde.Cette structure de 30,5 m x 30,5 m x 124,0 m et le toit de la chaudière sont soumises à des charges d'environ 46 000 t.

Calcul de structure Analyse du modèle
Voss & Kamb und Partner GmbH, Kaiserslautern, Allemagne
www.voka-kl.com
Maître d'ouvrage Alstom Boiler Deutschland GmbH, Stuttgart, Allemagne
www.alstom.com

Modèle

La société cliente de Dlubal Software Voss & Kamb, était responsable du calcul de la structure et des assemblages.

Structure porteuse et toit de la chaudière

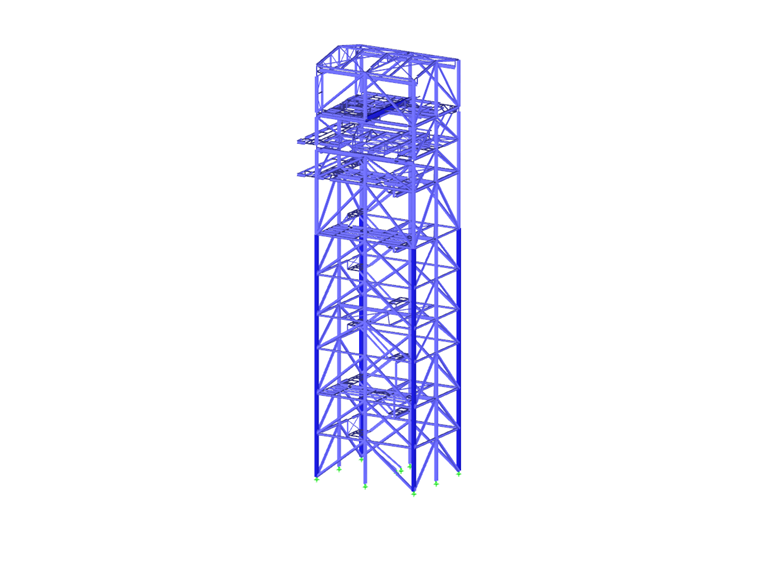

Cette structure de 124 m de haut a un tonnage d'environ 8 400 t. Elle est entièrement composée de caissons afin de pouvoir supporter les charges élevées. Les sections de poteau ont des dimensions de 2,4 m x 2,4 m à leur base pour une épaisseur de paroi de 80 mm.

Toutes les plateformes sont fixées à la structure porteuse de la chaudière. La moitié des plates-formes (à une hauteur d'environ 70 m à 122 m) sont suspendues à l'état final sous forme de «maisons suspendues» aux supports du support de la chaudière.

Le conduit de fumée (d ~ 15 m) est suspendu de la même manière au niveau de la paroi arrière de la chaudière.

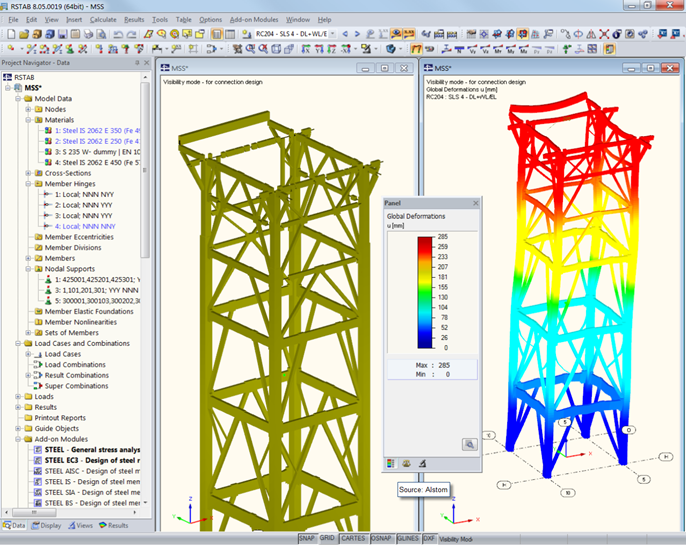

Certaines parties du site subissent des charges de vent très élevées. Le calcul et le dimensionnement de la structure porteuse de cette chaudière (analyse du flambement incluse) ont été réalisés dans RSTAB.

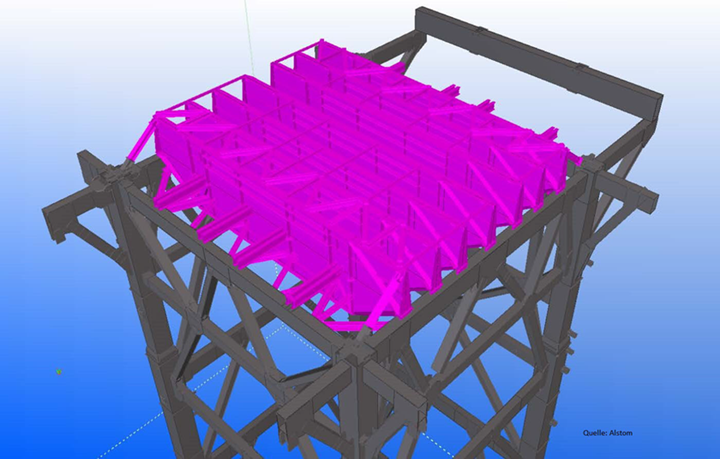

Le toit de la chaudière, d'un tonnage d'environ 900 t, a quant à lui été calculé et dimensionné dans RFEM. Le modèle de ce projet est composé de barres et de surfaces, avec des poutres de 7,50 m de haut pour le toit. Le calcul a été effectué selon l'Eurocode 3.

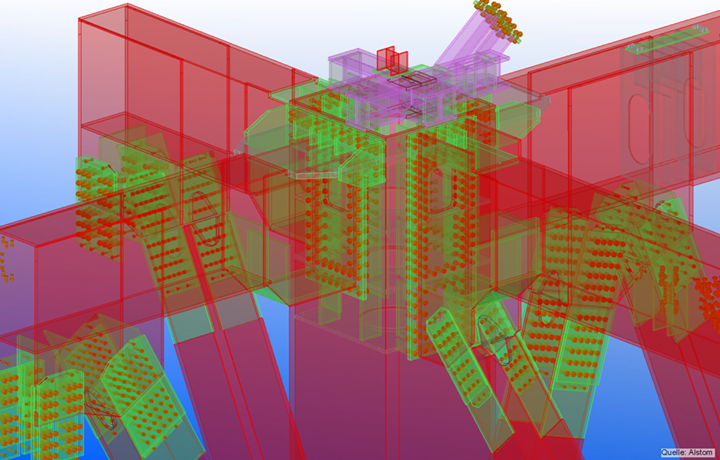

Modélisation des assemblages dans Tekla Structures

Le modèle Tekla a été importé dans RSTAB via l'interface directe du logiciel et la structure a été modifiée à plusieurs reprises au cours du calcul.

Les assemblages ont ensuite été modélisés en détail dans le logiciel Tekla Structures d'après le calcul de structure.
