Estructura de soporte para caldera y cubierta de caldera en India

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

La estructura de soporte contiene la cámara de combustión y se utiliza como elemento principal de refuerzo de la central alimentada por carbón de Neyveli, Tamil Nadu, India. Con unas dimensiones de 30,5 m x 30,5 m x 124,0 m tiene que soportar, junto con la cubierta de la caldera dispuesta encima, cargas de alrededor de 46 000 t.

Ingeniería estructural Análisis estático
Voss & Kamb y Partner GmbH, Kaiserslautern, Alemania
www.voka-kl.com
Cliente Alstom Boiler Deutschland GmbH, Stuttgart, Alemania
www.alstom.com

Modelo

La oficina de ingeniería Voss & Kamb, cliente de Dlubal, fue la responsable del cálculo de la estructura y las conexiones.

Estructura de soporte de la caldera y su cubierta

La capacidad de carga de la estructura de soporte de 124 metros es de aproximadamente 8.400 t. Debido a la alta carga, la estructura está fabricada completamente con secciones en cajón. A nivel del suelo las barras de soporte tienen unas dimensiones de 2,4 m x 2,4 m y un espesor de 80 mm.

Todas las plataformas están aseguradas en la estructura de soporte de la caldera. La mitad de las plataformas (a una altura de aproximadamente 70 m - 122 m) sobresalen como "casas colgantes" en los voladizos de la estructura de soporte de la caldera.

En la pared de fondo, el conducto de expulsión de gas (d ~ 15 m) también está suspendido en los voladizos de la estructura de soporte.

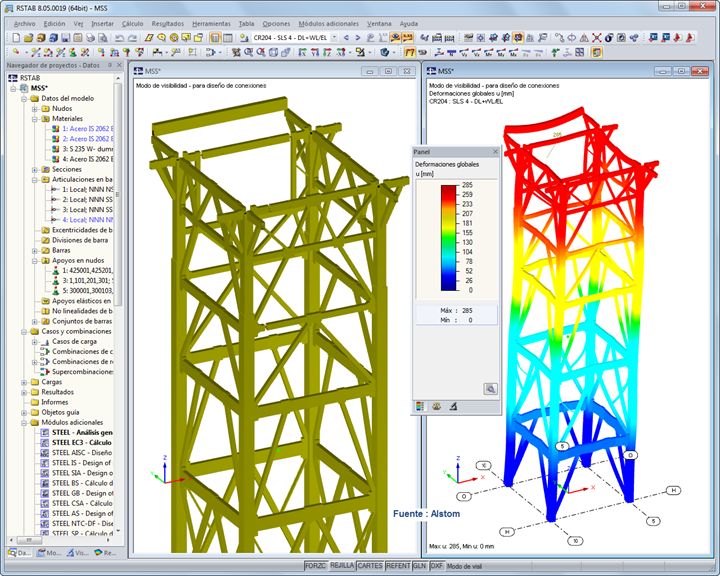

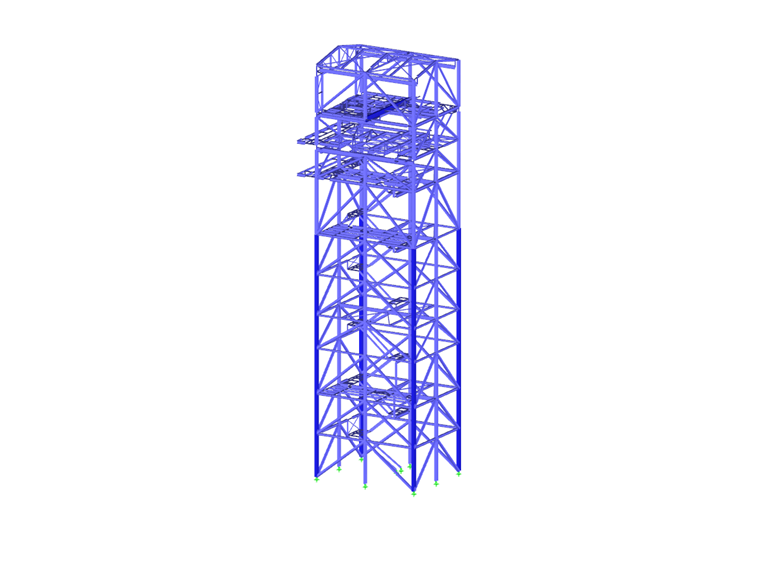

Las condiciones del lugar presentan unas cargas de viento muy altas. El cálculo y dimensionado de la estructura de soporte de la caldera (incluyendo el análisis de pandeo) se realizó con RSTAB.

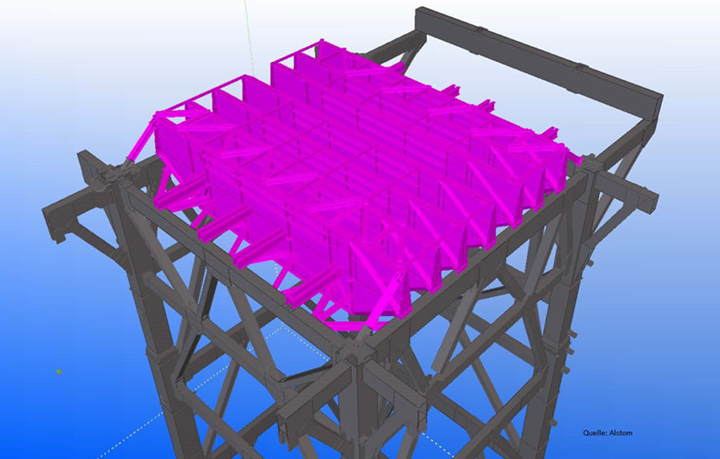

La cubierta de la caldera, con un tonelaje de aproximadamente 900 t, se calculó y dimensionó en RFEM. El modelo se compone de una combinación de barras y superficies (soportes de caldera de 7,50 m de alto). La norma de cálculo utilizada fue el Eurocódigo 3.

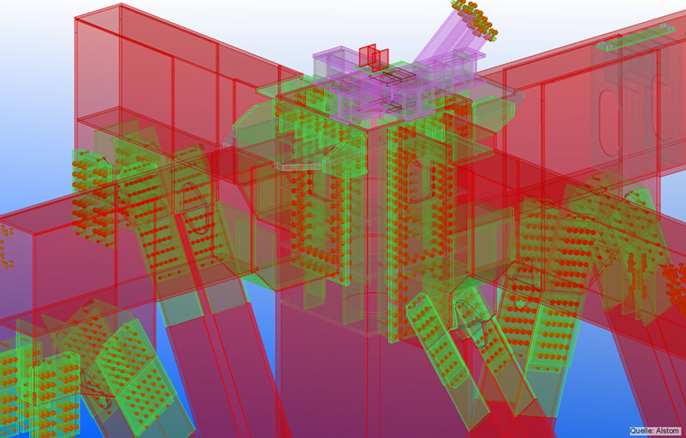

Modelo de conexiones en Tekla Structures

El modelo de Tekla se importó a RSTAB por medio de la interfaz directa. La estructura se modificó durante el proceso de cálculo.

El modelado de detalle de las conexiones se realizó de nuevo en Tekla Structures, de acuerdo con el cálculo estructural realizado.
