Деревянный дирижабль Гулливер над центром DOX в Праге, Чехия

Проект заказчика

Расчет конструкций
Ing. Zbyněk Šrůtek (древесина, сталь, мембраны)
Ческа Скалице, Чехия
www.timberdesign.cz

Ing. Pavel Kocourek (сталь)
Ing. Jana Divíšková (фундамент)
Прага, Чехия
Дизайн и концепт
Leoš Válka
Прага, Чехия
Архитекторы Prof. Ing. arch. Martin Rajniš
MgA. David Kubík
Прага, Чехия
hutarchitektury.cz
Ген. подрядчик
STYLBAU, s.r.o.
Градец Кралове, Чехия
www.stylbau.cz
Субподрядчики
Деревянная конструкция
TIMBER DESIGN s.r.o.
Ческа Скалице, Чехия
www.timberdesign.cz

Стальная конструкция
ELEKTRO MOSEV spol. s r.o.
Градец Кралове, Чехия
www.elektromosev.cz
Инвестор DOX Центр современного искусства
Прага, Чехия
www.dox.cz

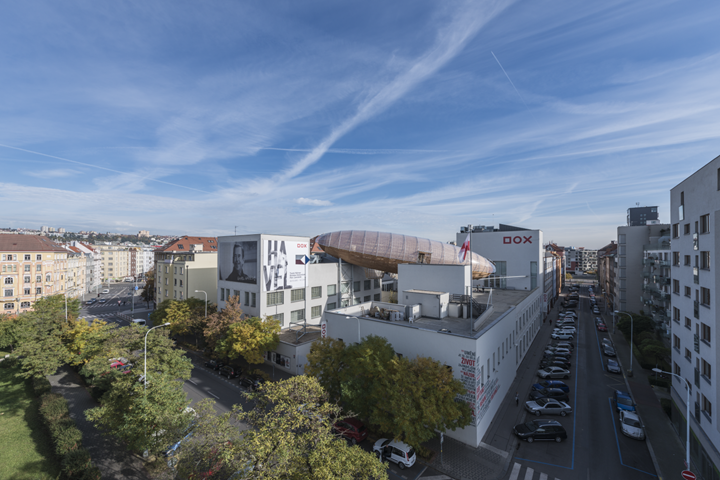

В начале декабря 2016 года для публики был открыт гигантский деревянный дирижабль, "подвешенный" над Центром современного искусства в Праге, Чешская Республика, .

Уникальная конструкция дирижабля, изготовленная из древесины и стали, была названа "Гулливер" и также, как и первые дирижабли, она представляет собой вечное человеческое желание летать и некий утопический идеал. Гулливер будет служить местом для литературы, связанной с тематикой выставок центра DOX, которые характеризуются критическим отражением настоящего положения в нашем современном мире.

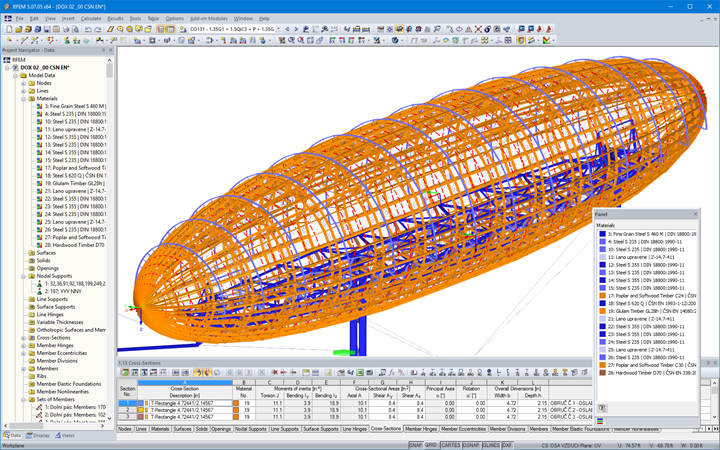

Конструкция

Опорный каркас дирижабля состоит из 14 решетчатых обручей, расположенных в поперечном направлении на расстоянии 2,2 - 3 м. Обручи соединены друг с другом с помощью боковых и вспомогательных элементов, которые сходятся вместе в верхнем стальном кольце. Конструктивные элементы изготовлены из древесины лиственницы, горячеоцинкованных элементов и креплений из нержавеющей стали либо оцинкованных горячим способом.

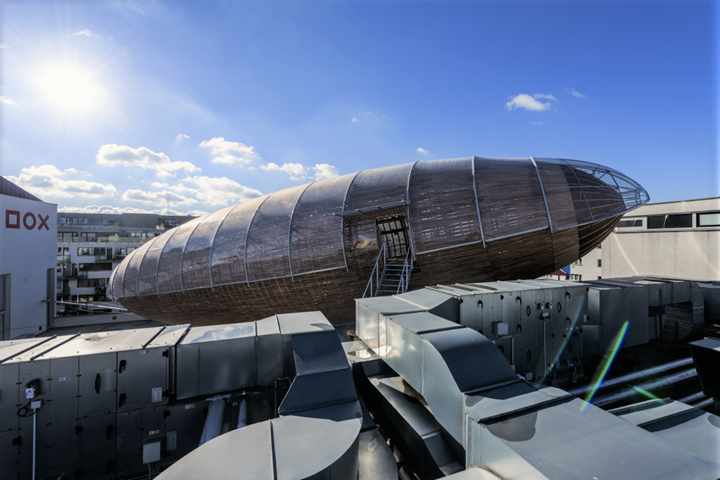

Каркас включает в себя стальные тросы, которые обеспечивают общую пространственную стабильность. Деревянный каркас покрыт пластинами из древесины лиственницы и защищен от погодных условий с помощью мембраны в верхней части конструкции. Таким образом, мембранная конструкция, состоящая из фольги ETFE создает что-то вроде зонта над всей конструкцией дирижабля.

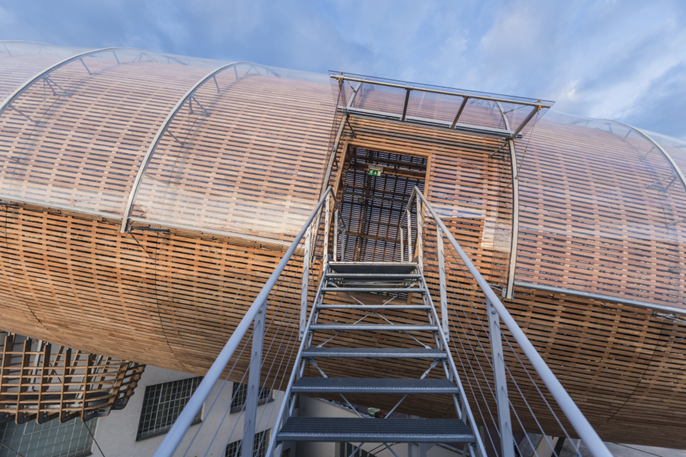

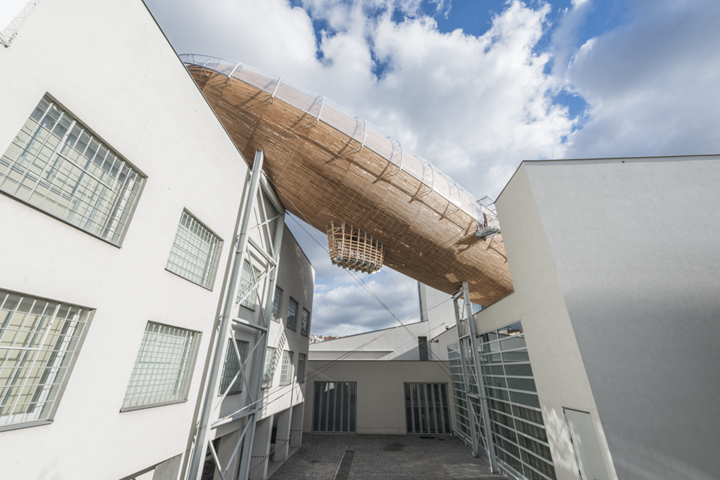

Деревянный каркас дирижабля крепится к наклонной стальной опорной конструкции на соответствующей высоте, которая служит в качестве опорного фундамента для внутреннего деревянного пола дирижабля. Конструкция поддерживается двумя колоннами из стальных ферм, расположенных вдоль стен зданий во дворе центра DOX. Колонны стоят на вновь построенном свайном фундаменте. Мачта и тросы в горизонтальном направлении стабилизируют консольную часть опорной стальной конструкции, которая превышает стены здания. В дирижабль можно подняться по двум боковым лестницам, изготовленным из стали.

Основной корпус дирижабля дополнен гондолой, в которую можно подняться с палубы дирижабля по стальной лестнице. Дирижабль оснащен аудиовизуальным и световым оборудованием. Благодаря установленным инфра-панелям можно пользоваться дирижаблем в течение всего года.

Общая площадь застройки составляет 322 м², доступная внутренняя площадь составляет 161 м², пространство, занятое конструкцией составляет 2050 м³.
