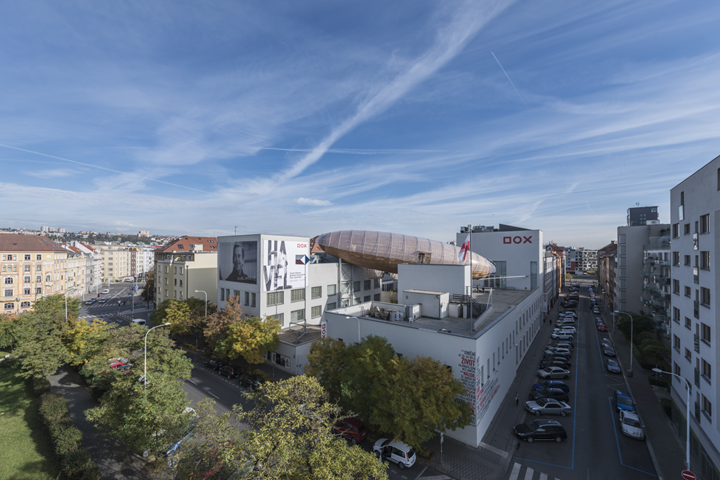

Gulliver, le zeppelin surplombant le Centre DOX à Prague, en République Tchèque
Projet Client
Début décembre 2016, l'immense zeppelin en bois qui « flotte » au-dessus du Centre d'art contemporain de Prague a été ouvert au public.La construction unique du zeppelin en bois et en acier est appelée « Gulliver », car elle symbolise le rêve éternel de l'homme de voler et une certaine utopie de l'idéal. Gulliver sert d'espace pour des événements littéraires liés aux thèmes de l'exposition DOX. Ces expositions se caractérisent par une réflexion critique sur la situation de notre monde d'aujourd'hui.
| Bureau d'Etudes |
Ing.Zbyněk Šrůtek (bois, acier, membrane) eská Skalice, République tchèque www.timberdesign.cz Ing.Pavel Kocourek (acier) Ing.Jana Divíšková (fondation) Prague, République tchèque |
| Conception |
Leoš Válka Prague, en République Tchèque |
| Architecture |
Prof. Ing. arch. Martin Rajniš MgA. David Kubík Prague, en République Tchèque hutarchitektury.cz |
| Maîtrise d'Oeuvre |
STYLBAU, s.r.o. Hradec Králové, en République Tchèque www.stylbau.cz |
| Sous-traitants |
Partie Bois TIMBER DESIGN s.r.o. Česká Skalice, en République Tchèque www.timberdesign.cz Partie Acier ELEKTRO MOSEV spol. s r.o. Hradec Králové, en République Tchèque www.elektromosev.cz |
| Maître d'Ouvrage |
DOX Centre for Contemporary Art Prague, en République Tchèque www.dox.cz |

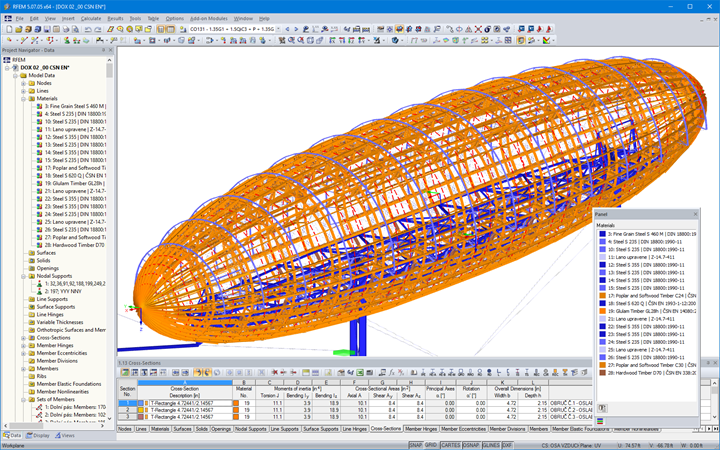

Modèle
Structure
La structure du zeppelin se compose de 14 arcs en treillis disposés transversalement à une distance de 2,2 à 3 m. Les arcs sont reliés entre eux par des éléments latéraux et secondaires qui convergent vers le haut dans un anneau en acier. Les composants sont composés de bois de mélèze, d'éléments galvanisés à chaud ainsi que de fixations inoxydables et galvanisées à chaud.

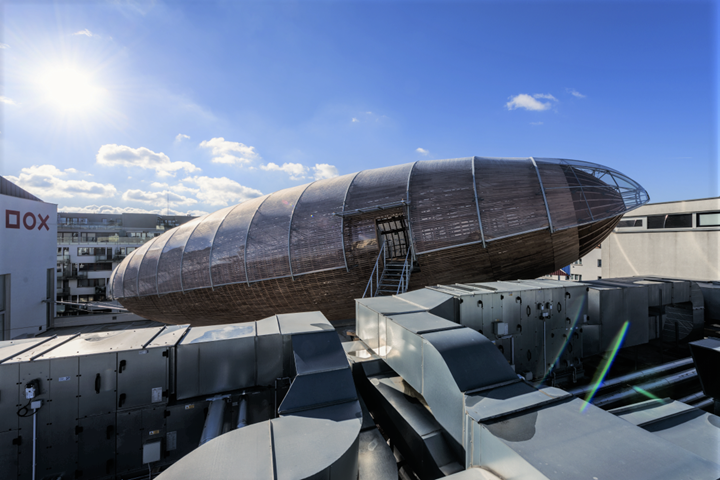

La structure du cadre contient des câbles métalliques qui assurent la stabilité spatiale globale. La structure en bois est recouverte de lattes en mélèze et protégée contre les intempéries par une structure à membrane dans la moitié supérieure de la construction. La structure de la membrane, qui se compose d'un film ETFE, forme ainsi une sorte de parapluie sur toute la structure du zeppelin.

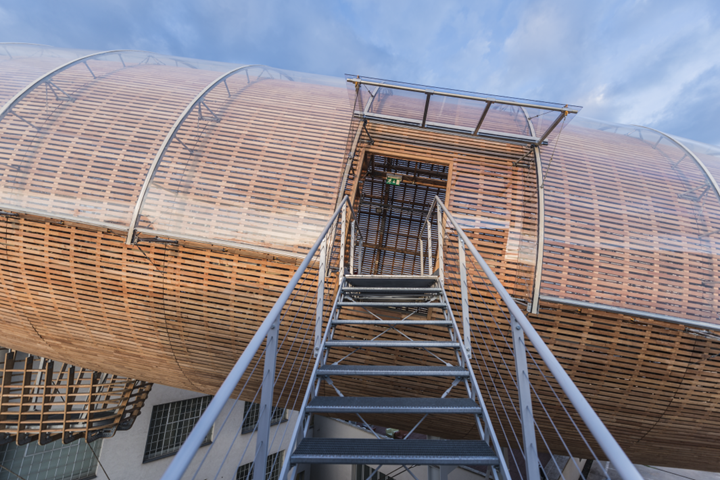

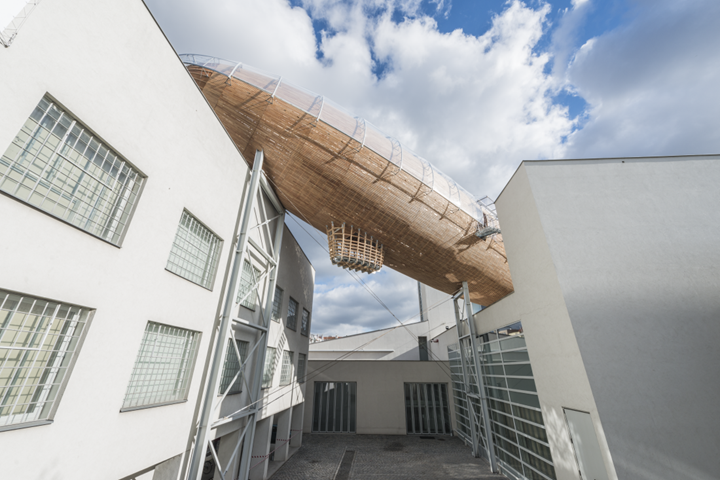

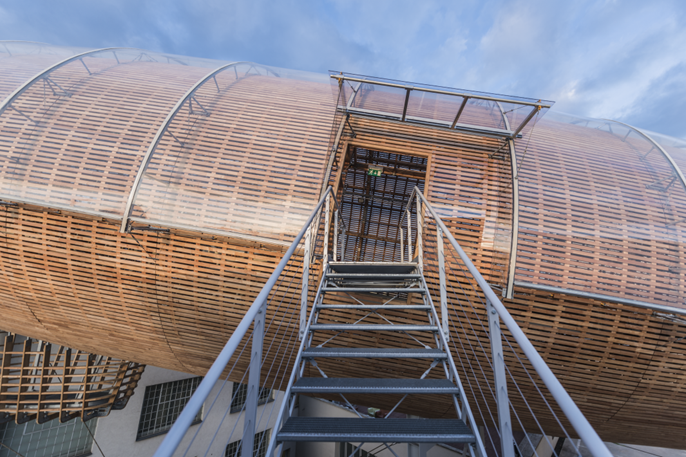

La structure en bois du zeppelin est ancrée à une structure porteuse inclinée en acier à la hauteur appropriée, qui sert de fondation porteuse pour le plancher en bois à l'intérieur du zeppelin. La structure est soutenue par deux treillis en acier fixés le long des murs de la cour intérieure du centre DOX. Les poteaux ont été placés sur des fondations sur pieux nouvellement érigées. Un longeron et des câbles dans le sens horizontal stabilisent la partie en porte-à-faux de la structure porteuse en acier qui s'étend au-delà des murs du bâtiment. Le Zeppelin est accessible par deux escaliers latéraux en acier.
La coque du zeppelin est complétée par une nacelle, accessible de l'intérieur au moyen d'une échelle en acier. Le Zeppelin est équipé d'un équipement audiovisuel et d'un éclairage. Depuis l'installation du chauffage infrarouge, le Zeppelin peut être visité toute l'année.
La surface totale de la construction est de 322 m², la surface des espaces intérieurs accessibles est de 161 m² et le volume brut est de 2 050 m³.
