Drewniany statek powietrzny Gulliver nad Centrum Sztuki Współczesnej DOX w Pradze, Republika Czeska

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

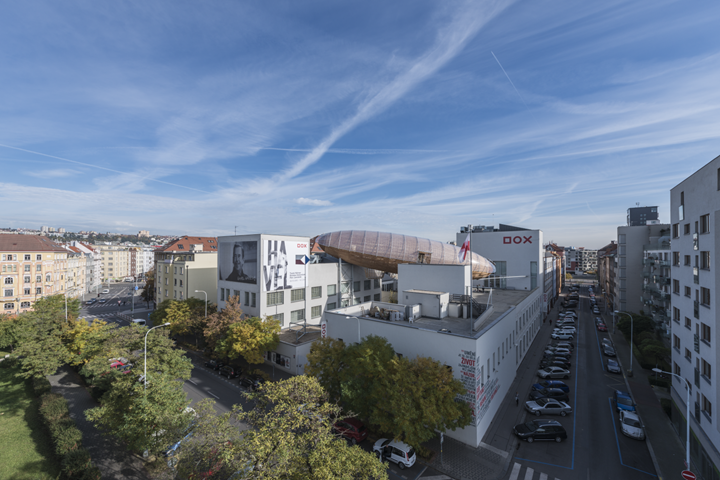

Na początku grudnia 2016 r. Udostępniono do zwiedzania gigantyczny drewniany statek powietrzny „podwieszony” nad Centrum Sztuki Współczesnej w Pradze, Republika Czeska.Unikalna konstrukcja sterowca wykonana z drewna i stali została nazwana „Guliwer” i, podobnie jak wczesne zeppeliny, reprezentuje wieczne pragnienie latania i pewien utopijny ideał. Gulliver będzie miejscem wydarzeń literackich związanych z tematyką wystaw DOX. Wystawy te charakteryzują się krytyczną refleksją nad sytuacją współczesnego świata.

Statyka i konstrukcja Ing. Zbyněk Šrůtek (drewno, stal, membrany)
Česká Skalice, Republika Czeska
www.timberdesign.cz

Ing. Pavel Kocourek (stal)
Ing. Jana Divíšková (fundamenty)
Praga, Republika Czeska
Projekt koncepcyjny Leoš Válka
Praga, Republika Czeska
Architekci Prof. Ing. arch. Martin Rajniš
MgA. David Kubík
Praga, Republika Czeska
hutarchitektury.cz
Generalny wykonawca STYLBAU, s.r.o.
Hradec Králové, Republika Czeska
www.stylbau.cz
Podwykonawcy Konstrukcja drewniana
TIMBER DESIGN s.r.o.
Česká Skalice, Republika Czeska
www.timberdesign.cz

Konstrukcja stalowa
ELEKTRO MOSEV spol. s r.o.
Hradec Králové, Republika Czeska
www.elektromosev.cz
Inwestor DOX Centrum Sztuki Współczesnej
Praga, Republika Czeska
www.dox.cz

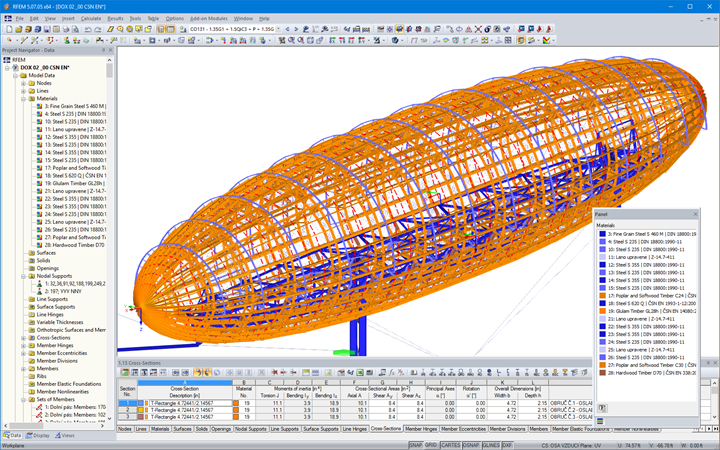

Model

konstrukcja warstwowa

Rama nośna statku powietrznego składa się z 14 obręczy kratownicowych ułożonych w kierunku poprzecznym w odległości 7,2 - 9,8 ft. Obręcze są połączone ze sobą za pomocą elementów bocznych i pomocniczych, które zbiegają się w górnym stalowym pierścieniu. Elementy konstrukcyjne wykonane są z drewna modrzewiowego, elementów ocynkowanych ogniowo oraz elementów nierdzewnych i ocynkowanych ogniowo.

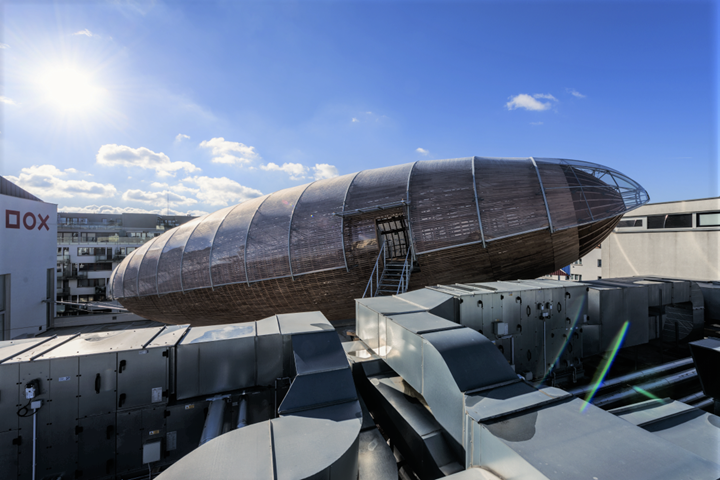

Rama składa się z lin stalowych, które zapewniają całkowitą stabilność przestrzenną. Drewniana rama jest pokryta płytkami z modrzewia, a w górnej części konstrukcji jest chroniona przed warunkami atmosferycznymi. Konstrukcja membranowa, składająca się z folii ETFE, tworzy w ten sposób coś więcej niż parasol nad całą konstrukcją sterowca.

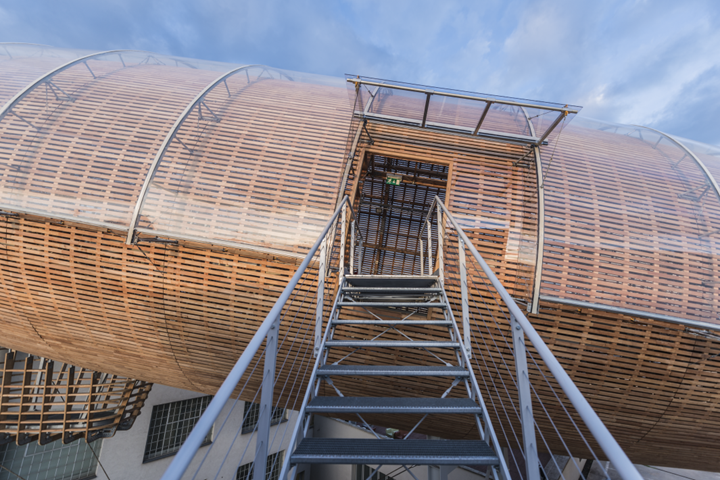

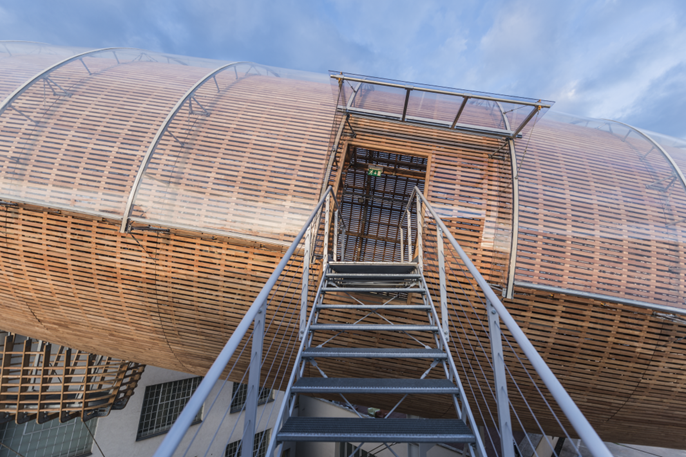

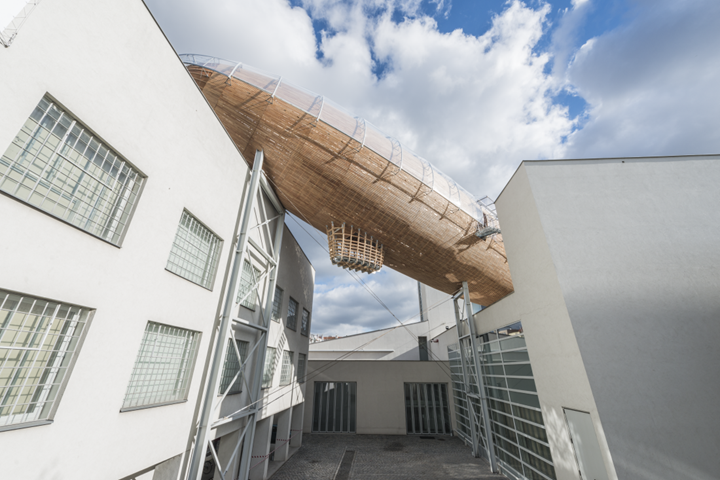

Drewniana rama statku powietrznego jest przymocowana do odpowiedniej stalowej konstrukcji wsporczej na nachylonej wysokości, która stanowi podporę dla wewnętrznej drewnianej podłogi statku powietrznego. Konstrukcja jest wsparta na dwóch stalowych słupach kratownicowych rozmieszczonych wzdłuż ścian budynków na dziedzińcu Centrum DOX. Słupy są zbudowane na nowo wybudowanych fundamentach palowych. Belka i kable w kierunku poziomym stabilizują wspornikową część stalowej konstrukcji wsporczej, która wystaje poza ściany budynku. Do sterowca można dostać się za pomocą dwóch bocznych schodów wykonanych ze stali.

Podstawową część kadłuba statku powietrznego uzupełnia gondola, do której można wejść stalową drabiną. Sterowiec obejmuje sprzęt audiowizualny i oświetlenie. Dzięki zainstalowanym panelom na podczerwień można eksploatować sterowiec przez cały rok.

Całkowita powierzchnia budowy wynosi 3466 ft², dostępna powierzchnia wewnętrzna wynosi 1733 ft², a przestrzeń zamknięta przez konstrukcję 72 395 ft³.
