DOX 中心上空的飞艇 Gulliver，捷克布拉格
客户项目

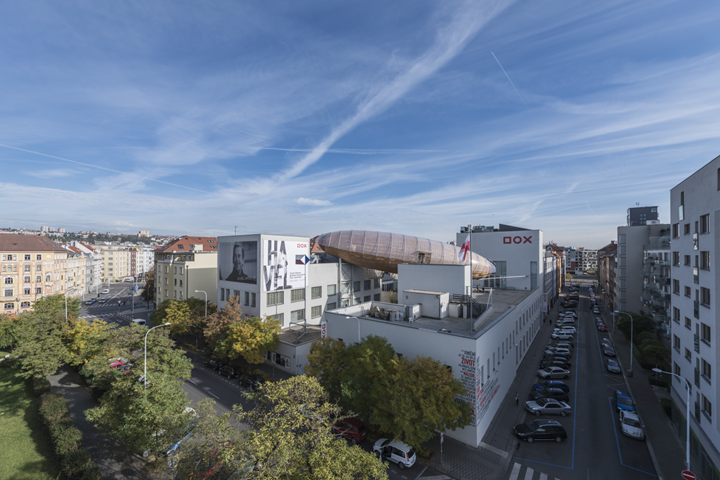

2016年12月上旬，“漂浮”在布拉格当代艺术中心上空的巨大木制飞艇向公众开放。由木头和钢制成的独特飞艇结构被称为“格列佛”，因为它象征着人类永恒的飞行梦想和某种理想的乌托邦。 Gulliver 是与 DOX 展览主题相关的文学活动的空间。 这些展览的特点是对当今世界的状况进行了批判性反思。
| 结构设计 |
Ing.Zbyněk Šrůtek (木、钢、膜材) Česká Skalice, 捷克 www.timberdesign.cz Ing.Pavel Kocourek (钢) Ing.Jana Divíšková (foundation) 布拉格, 捷克 |
| 概念设计 |
Leoš Válka Prague, Czech Republic |
| 建筑师 |
Prof. Ing. 拱形。 马丁·拉伊尼什 MgA. 大卫·库比克 Prague, Czech Republic hutarchitektury.cz |
| 总承包商 |
STYLBAU, s.r.o. Hradec Králové, Czech Republic www.stylbau.cz |
| 分包商 |
木结构 TIMBER DESIGN s.r.o. Česká Skalice, 捷克 www.timberdesign.cz 钢结构 ELEKTRO MOSEV spol. s ro Hradec Králové, Czech Republic www.elektromosev.cz |
| 投资商 |
DOX Centre for Contemporary Art Prague, Czech Republic www.dox.cz |

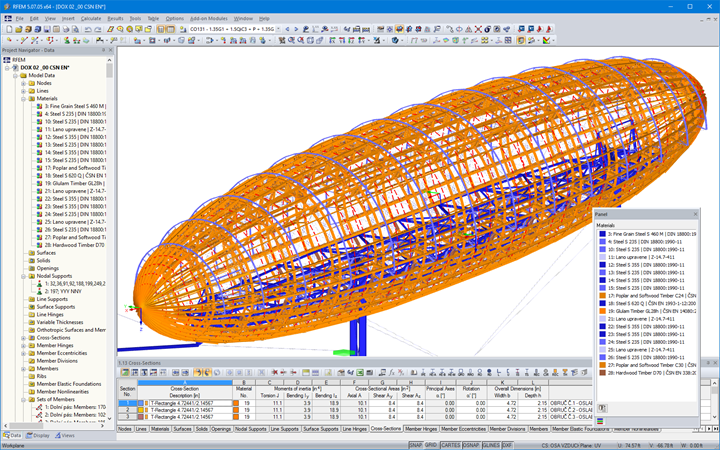

模型
框架结构
飞艇的结构由14个桁架拱组成，它们横向排列，间距为2.2 - 3 m。 这些拱通过侧面和次要元素相互连接，在顶部会聚成一个钢圈。 组件由落叶松木、热镀锌以及防锈和热镀锌紧固件组成。

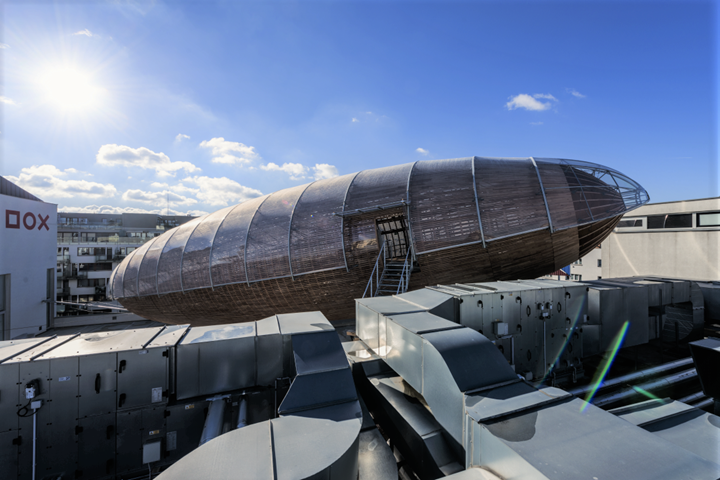

框架结构包含钢丝绳，确保了整体空间的稳定性。 木结构框架由落叶松木板条覆盖，上部结构采用膜结构保护其不受天气影响。 膜结构由 ETFE 膜组成，在整个飞艇结构上形成了一把伞。

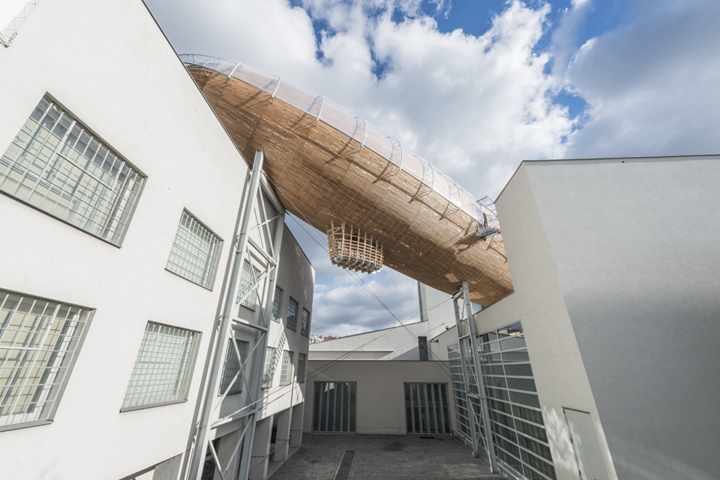

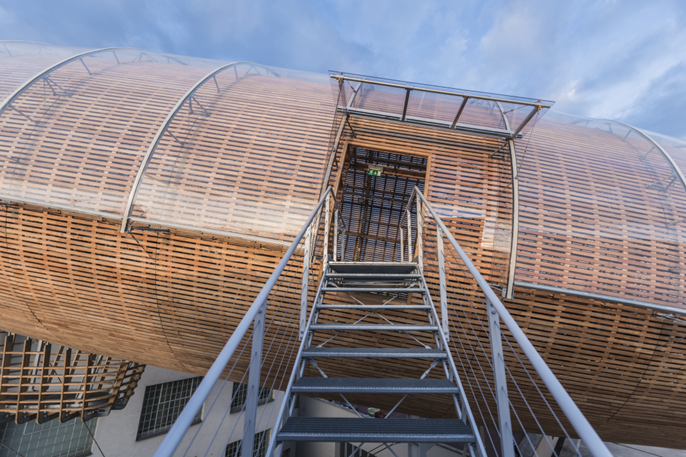

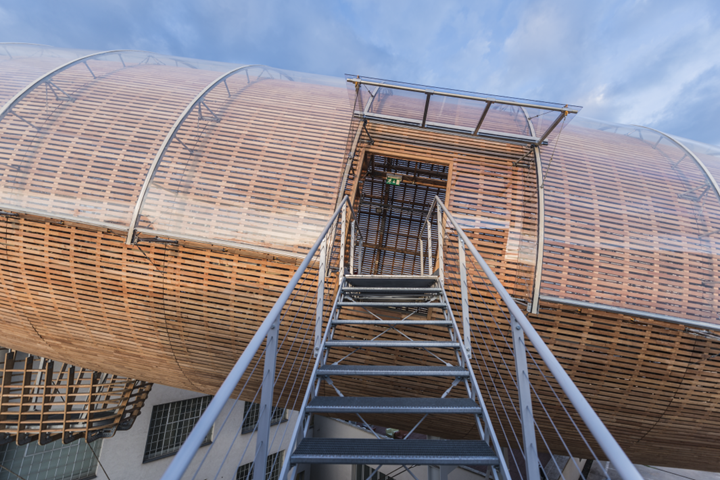

飞艇的木结构在适当的高度锚固在一个倾斜的钢制支撑结构上，该结构作为飞艇内部木地板的承重基础。 该结构由两个钢桁架支撑，沿着 DOX 中心的内部庭院的墙壁连接。 柱子放置在新建的桩基础上。 钢结构的悬臂部分由一根梁和水平方向的索构成，该部分延伸到建筑墙体之外。 齐柏林飞艇可以通过两个钢制楼梯进入。
飞艇的船体配有吊船，可以从内部通过钢梯到达。 Zeppelin 配备了视听设备和照明设备。 由于安装了红外线供暖系统，因此全年都可以参观齐柏林飞艇。
总建筑面积为 322 m²，内部可达面积为 161 m²，总容积为 2050 m²。
