Gulliver, il dirigibile in legno nel Centro DOX, a Praga, Repubblica Ceca

Calcolato con Dlubal Software

Progetto cliente

Ritorna ai Progetti clienti

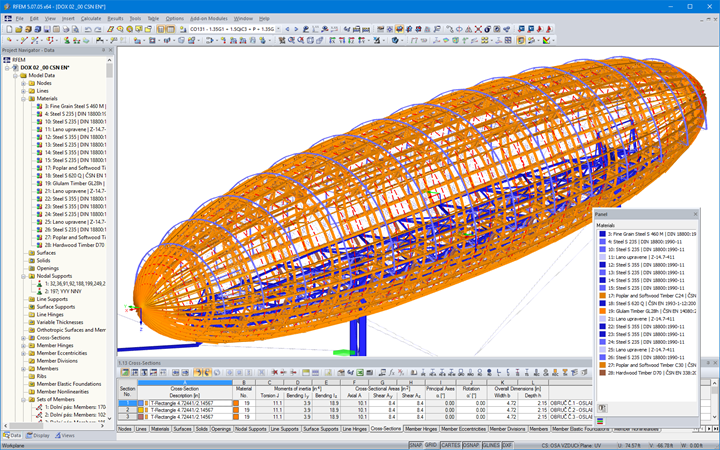

Modello del dirigibile RFEM con elementi in legno ed acciaio (© Ing. Šrůtek)

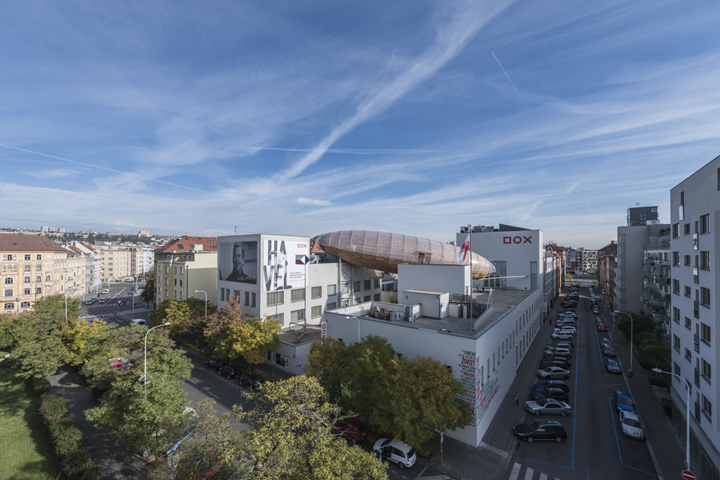

Dirigibile Gulliver sopra al Centro DOX per l'Arte Contemporanea di Praga (© Jan Slavík, DOX)

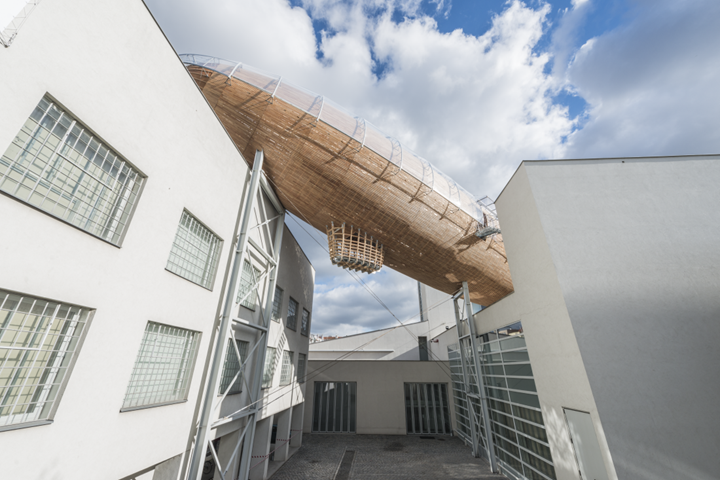

Dirigibile in legno sostenuto da due colonne reticolari in acciaio (© Jan Slavík, DOX)

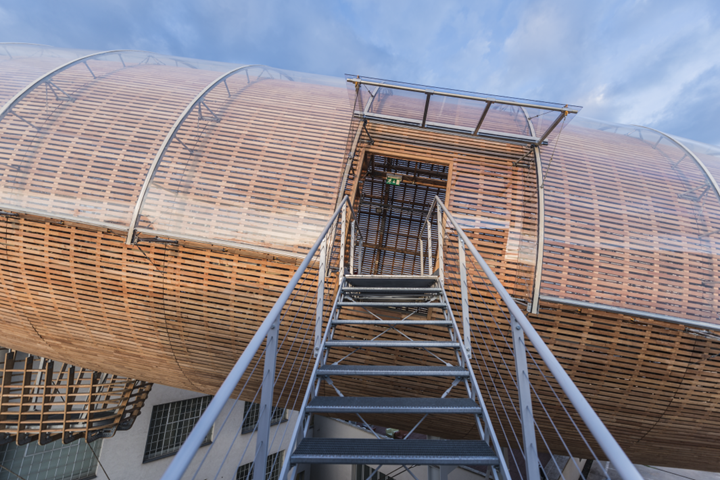

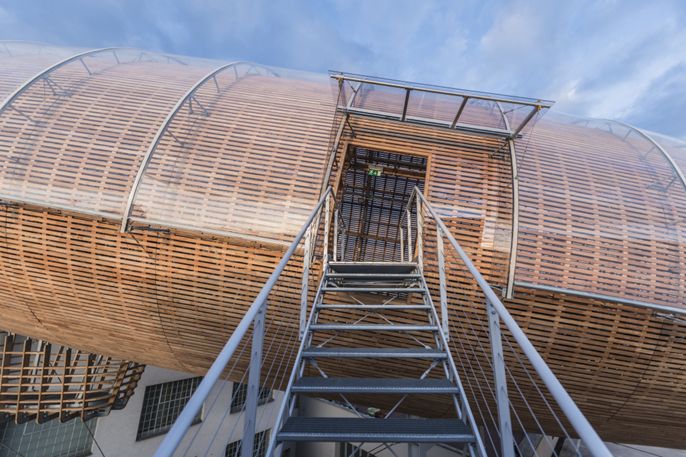

L'entrata del dirigibile (© Jan Slavík, DOX)

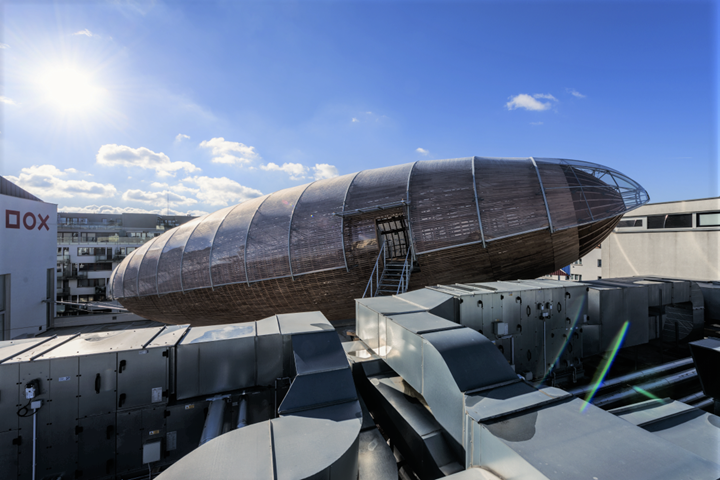

Vista laterale della struttura del dirigibile in legno-acciaio con la membrana/ombrello (© Jan Slavík, DOX)

Ritorna ai Progetti clienti

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

20. dicembre 2016

001086

Tensostrutture e membrane

Ingegneria strutturale	Ing. Zbyněk Šrůtek (legno, acciaio, membrane) Česká Skalice, Repubblica Ceca www.timberdesign.cz Ing. Pavel Kocourek (acciaio) Ing. Jana Divíšková (fondazioni) Praga, Repubblica Ceca
Design	Leoš Válka Praga, Repubblica Ceca
Architettura	Prof. Ing. arch. Martin Rajniš MgA. David Kubík Praga, Repubblica Ceca hutarchitektury.cz
General Contractor	STYLBAU, s.r.o. Hradec Králové, Repubblica Ceca www.stylbau.cz
Subappaltatori	Strutture in legno TIMBER DESIGN s.r.o. Česká Skalice, Repubblica Ceca www.timberdesign.cz Strutture in acciaio ELEKTRO MOSEV spol. s r.o. Hradec Králové, Repubblica Ceca www.elektromosev.cz
Committente	DOX Centro per le Arti Contemporanee Praga, Repubblica Ceca www.dox.cz

All'inizio di dicembre 2016, presso il Centro per l'Arte Contemporanea di Praga, in Repubblica Ceca, è stato aperto al pubblico un gigantesco dirigibile in legno "sospeso" sopra al centro stesso.

La struttura è in legno ed acciaio. Il dirigibile, unico nel suo genere, è stato chiamato "Gulliver" e, proprio come i primi dirigibili Zeppelin, rappresenta l'eterno desiderio umano di volare ed un certo ideale utopico. Gulliver verrà adibito a spazio per la letteratura relativa ai temi delle mostre di DOX, che sono sempre caratterizzate da riflessioni e critiche sulla situazione del nostro mondo contemporaneo.

Struttura

La struttura portante del dirigibile è costituita da 14 travi reticolari disposte in direzione trasversale ad una distanza di 2,2 - 3 m. I cerchi sono collegati tra loro da elementi laterali e ausiliari, che convergono insieme in un anello d'acciaio superiore. Gli elementi strutturali sono realizzati in legno di larice, elementi zincati a caldo e elementi di fissaggio in acciaio inossidabile e zincati a caldo.

La struttura include cavi in acciaio che garantiscono la stabilità spaziale complessiva. La struttura in legno è rivestita da lamelle in legno di larice ed è protetta dalle condizioni meteorologiche da una struttura a membrana nella metà superiore della struttura. Pertanto, la struttura della membrana costituita dalla lamina di ETFE crea qualcosa di simile a un ombrello sopra l'intera struttura del dirigibile.

La struttura in legno del dirigibile è ancorata ad una struttura portante in acciaio inclinato alla rispettiva altezza, che funge da base di supporto per il pavimento interno in legno del dirigibile. La struttura è sostenuta da due colonne in acciaio posizionate lungo le pareti degli edifici nel cortile del DOX Center. Le colonne sono costruite su fondazioni su pali di nuova costruzione. Una trave e cavi in direzione orizzontale stabilizzano la parte a sbalzo della struttura portante in acciaio che supera le pareti dell'edificio. Il dirigibile è accessibile su due scale laterali in acciaio.

Il corpo del dirigibile di base è completato da una gondola a cui si può accedere dalla plancia del dirigibile tramite una scala in acciaio. Il dirigibile comprende apparecchiature audiovisive e di illuminazione. Grazie ai pannelli infrarossi installati, è possibile far funzionare il dirigibile tutto l'anno.

La superficie totale della costruzione è di 322 m², l'area interna accessibile è di 161 m² e lo spazio racchiuso dalla costruzione è di 2.050 m³.
