Dřevěná vzducholoď Gulliver v Centru DOX, Praha

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

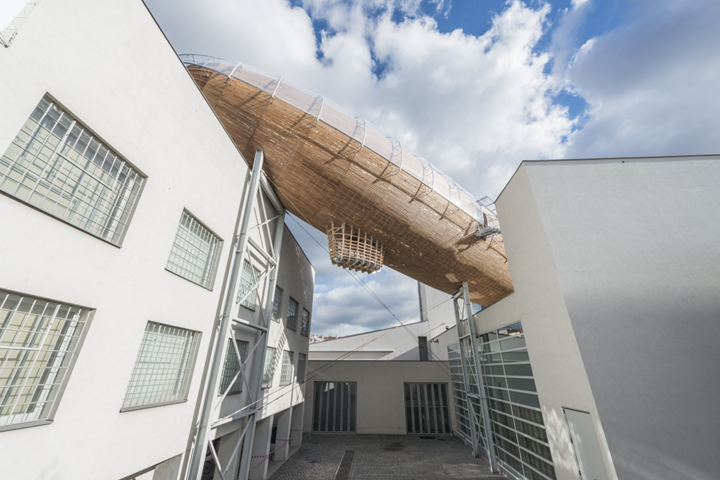

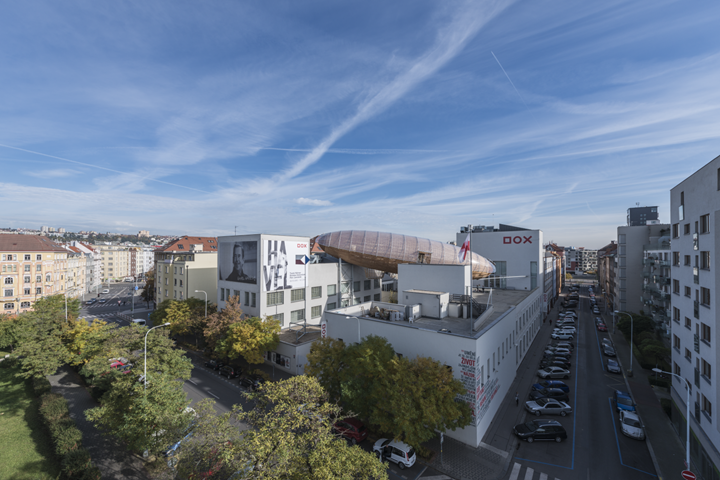

Začátkem prosince 2016 byla v Centru současného umění DOX v Praze slavnostně otevřena unikátní stavba vzducholodi ze dřeva a oceli.Vzducholoď Gulliver ze dřeva a oceli nad Centrem DOX ztělesňuje věčnou lidskou touhu létat a zároveň určitý utopický ideál. Stavba bude sloužit jako prostor pro setkávání současného umění s literaturou a program bude rozvíjet témata výstav Centra DOX. Výstavy centra ukazují pomocí kritické reflexe fungování dnešního světa.

Statika a konstrukce Ing. Zbyněk Šrůtek (dřevo, ocel, membrána)
Česká Skalice, ČR
www.timberdesign.cz

Ing. Pavel Kocourek (ocel)
Ing. Jana Divíšková (zakládání)
Praha, ČR
Autor konceptu Leoš Válka
Praha, ČR
Architekti Prof. Ing. arch. Martin Rajniš
MgA. David Kubík
Praha, ČR
hutarchitektury.cz
Generální dodavatel STYLBAU, s.r.o.
Hradec Králové, ČR
www.stylbau.cz
Hlavní subdodavatelé Dřevěná konstrukce
TIMBER DESIGN s.r.o.
Česká Skalice, ČR
www.timberdesign.cz

Ocelová konstrukce
ELEKTRO MOSEV spol. s r.o.
Hradec Králové, ČR
www.elektromosev.cz
Investor Centrum současného umění DOX
Praha, ČR
www.dox.cz

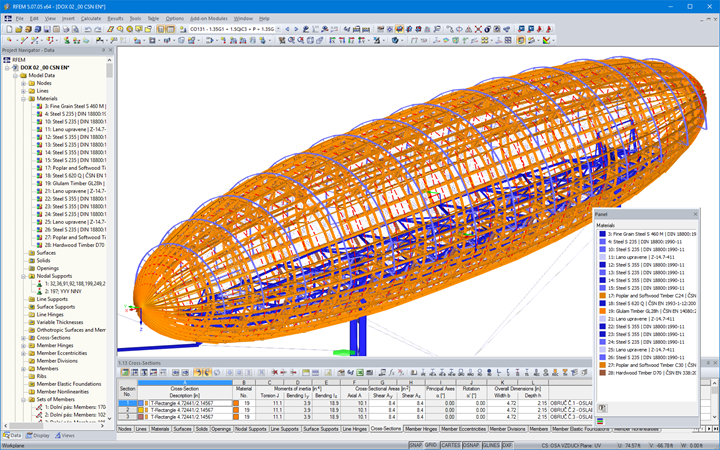

Model

Konstrukce

Základní kostra vzducholodě se skládá ze 14 příhradových obručí umístěných v příčném směru v roztečích 2,2 – 3 m. Vzájemně jsou propojeny s podélnými příhradovými a doplňkovými prvky, které se sbíhají na koncích ve vrcholovém ocelovém prstenci. Konstrukční prvky jsou zhotoveny z modřínového dřeva, žárově zinkovaných prvků, nerezového a žárově zinkovaného spojovacího materiálu.

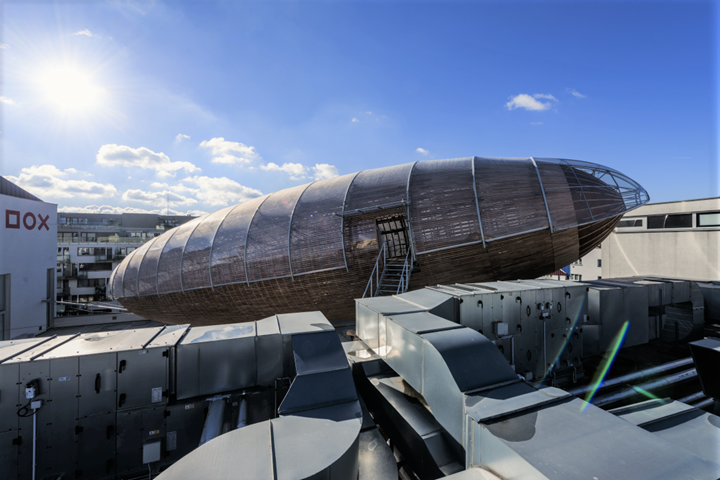

Kostra je doplněna lanovými táhly, která se podílejí na její celkové prostorové stabilitě. Dřevěná kostra je opláštěna modřínovými lamelami a v horní polovině je ochráněna před povětrnostními vlivy membránovou konstrukcí. Membrána z ETFE fólie tak vytváří „deštník“ nad celou konstrukcí vzducholodě.

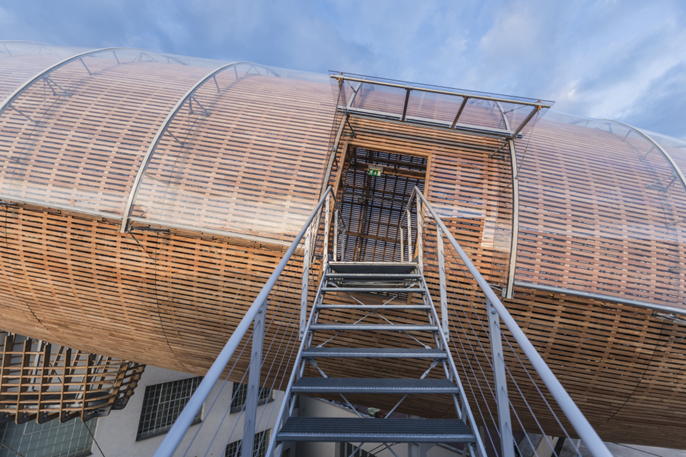

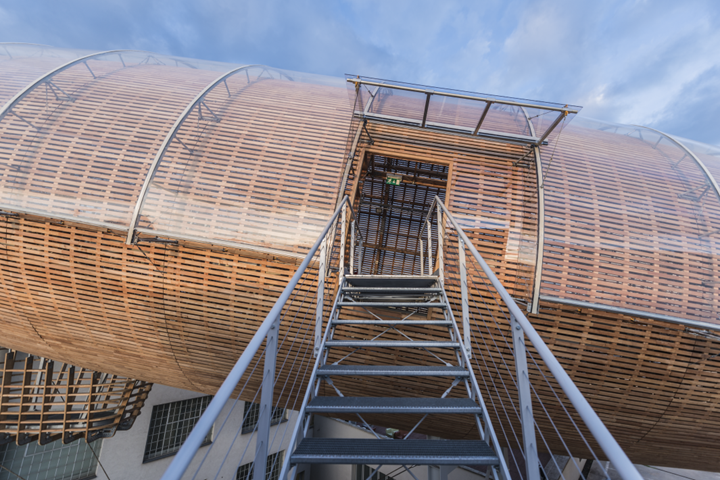

Nosná dřevěná kostra vzducholodě je ukotvena v požadované výšce k nakloněné ocelové mostovce, která současně tvoří nosný podklad pro vnitřní dřevěnou podlahu vzducholodi. Mostovka je podepřena dvojicí ocelových příhradových sloupů vedených podél fasád uvnitř dvora. Sloupy jsou osazené na nově zhotovené pilotové základy. Přečnívající část mostovky zasahující nad část terasy je stabilizovaná v horizontálních směrech ráhnem a lany. Přístup do vzducholodě je řešen dvojicí bočních ocelových schodišť.

Základní tělo vzducholodě doplňuje gondola, do které se vstupuje po ocelovém žebříku z vnitřku vzducholodě. Vzducholoď je vybavena audiovizuální a světelnou technikou. Instalované infrapanely umožňují celoroční provoz této unikátní stavby.

Celková zastavěná plocha je 322 m², pochozí vnitřní plocha je 161 m² a obestavěný prostor činí 2 050 m³.
