Конструкция и расчет
Конструкция храма представляет собой сочетание большепролетных стропил из клееного бруса и крупногабаритных твердых пиломатериалов. Большой открытый неф, пролетом 13 м в свету, одновременно служит также опорой самого большого из пяти куполов.
Высота всей деревянной конструкции, от бетонного и каменного основания до базы верхнего креста, достигает 23 м, что примерно отвечает высоте 7-и этажного здания. Медные купола имеют смешанную конструкцию, которая состоит из клееного бруса, деревянной каркасной рамы и гнутоклееной фанеры. Самый большой из пяти куполов храма весит чуть менее 20 тонн и располагается на несущей конструкции из клееных пространственных ферм с пролетом 13 м х 13 м, наклоненных вокруг своей продольной оси. Фермы остались признанными и внутри нефа. Каждая ферма весит около 6 тонн.
Эти фермы затем оперты в четырех углах на массивные клееные колонны, которые вместе с диагональными связями рассчитаны так, чтобы смогли воспринять огромные боковые силы, возникающие на самом большом куполе вследствие действия ветровых нагрузок. Несущие колонны достигают высоты 6 метров, позволяя тем самым создать в центральном нефе большое открытое пространство. Конструкция меньших куполов решена подобным способом.

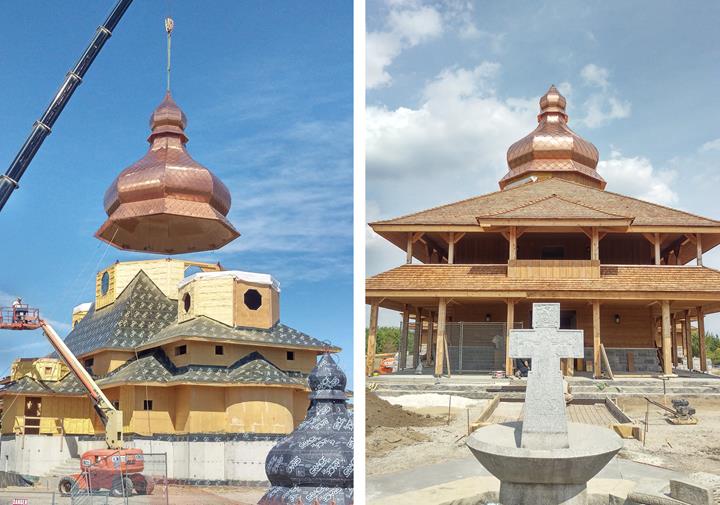

Только их основные рамы передают свои боковые нагрузки на фанерные стены жесткости. Медные купола были сооружены на земле и только потом с помощью 260-тонного крана установлены на свое место.

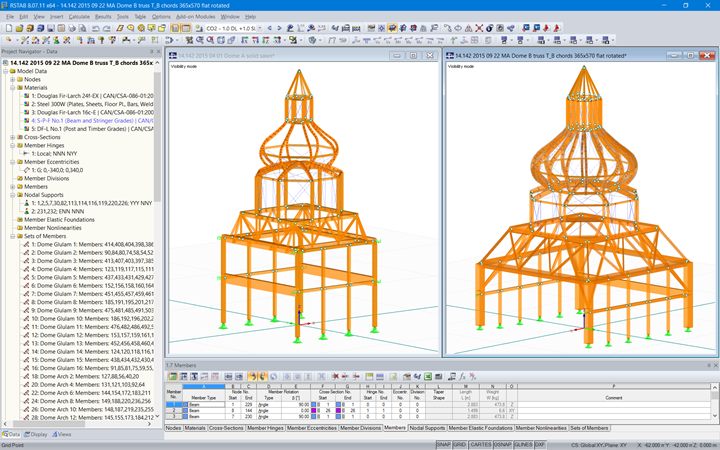

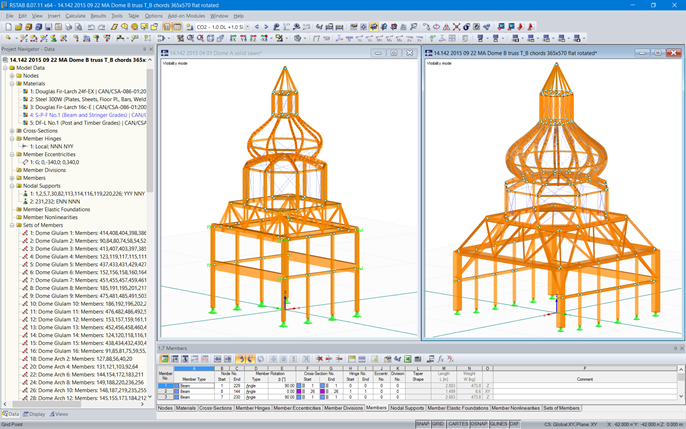

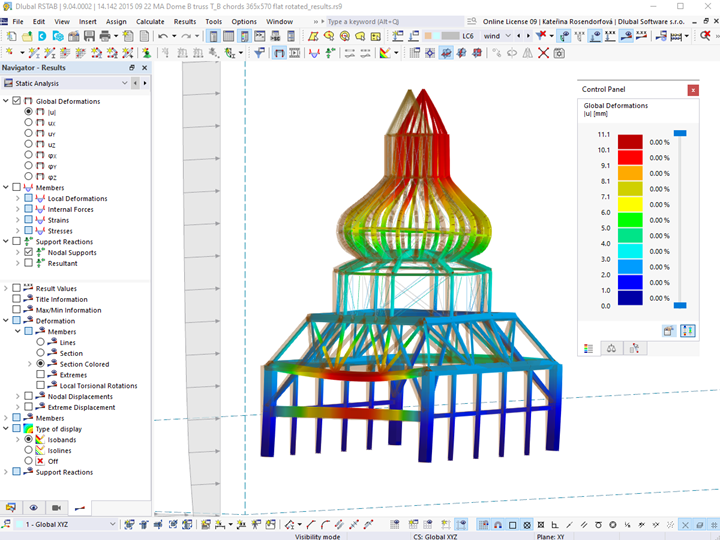

Все четыре купольные конструкции храма (две из них одинаковые) были созданы в программе RSTAB как 3D модели с наличием нагрузок от собственного веса, снега и ветра. Параметрический анализ модели затем помог определить оптимальную геометрию основных куполов, ферм и диагональных связей.
| Расчет конструкций | Moses Structural Engineers Inc. Торонто, Канада www.mosesstructures.com |
| Архитектурный проект | Zimmerman Workshop Architecture + Design Нью-Йорк, США www.zimmermanworkshop.com |
