Igreja Católica Ucraniana de Santo Elias em Brampton, Canadá

A igreja de Santo Elias foi concebida no estilo arquitetónico "Boyko", oriundo do oeste da Ucrânia.

Este estilo caracteriza-se pelas suas cúpulas em cobre que, neste caso, têm 23 metros de altura e são visíveis a uma grande distância.

Cálculo estático

A estrutura é uma combinação de treliças de vão longo em madeira laminada colada e madeira serrada maciça de grandes dimensões. O corredor central aberto e de proporções elevadas tem um vão de 13 metros e suporta a maior das cinco cúpulas.

A estrutura em madeira tem para cima de 23 metros (aproximadamente 7 pisos) de altura, medidos da base de betão e pedra até à cruz do topo. As cúpulas em cobre são uma construção híbrida formadas por madeira laminada colada, um pórtico e madeira serrada curvada. A maior das cinco cúpulas tem um peso de aproximadamente 20 toneladas e está assente diretamente numa viga treliçada espacial em madeira laminada colada com as medidas 13 m x 13 m. As treliças estão inclinadas em relação aos eixos longitudinais e montadas à vista no átrio central. Cada treliça tem um peso aproximado de seis toneladas.

As treliças são suportadas por quatro pilares maciços em madeira laminada colada que, em conjunto com os contraventamentos diagonais, estão dispostos de maneira a fazer frente aos enormes esforços transversais devido ao vento na cúpula maior. Os pilares têm quase seis metros de altura, criando uma nave central livre de obstáculos. As cúpulas mais pequenas são constituídas por construções similares.

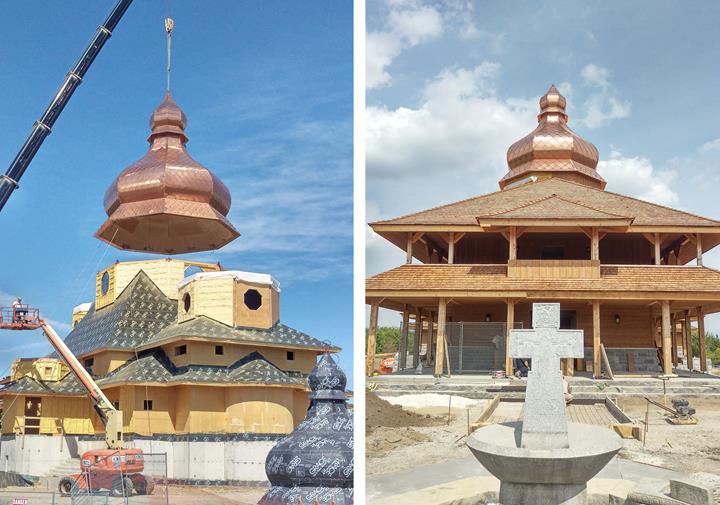

Os pórticos principais transferem as cargas transversais paras vigas-parede de madeira serrada. As cúpulas revestidas com cobre foram construídas no solo e depois levantadas para o destino final com ajuda de uma grua de 260 toneladas.

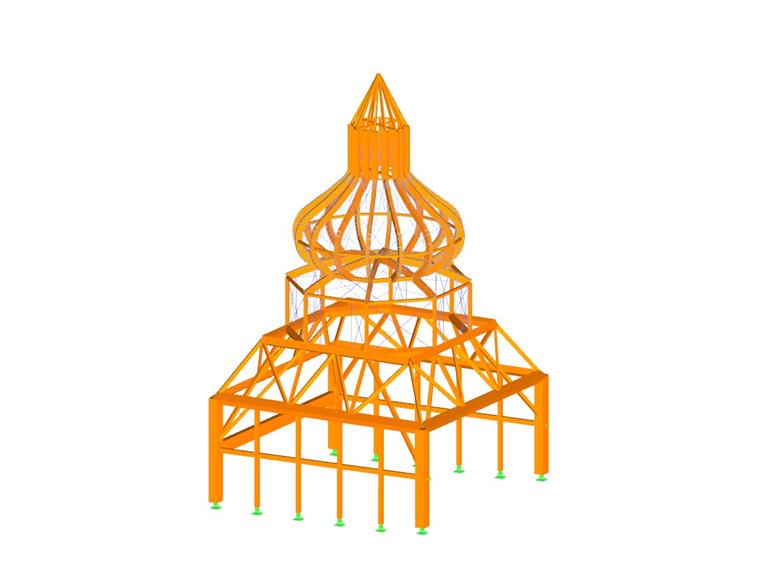

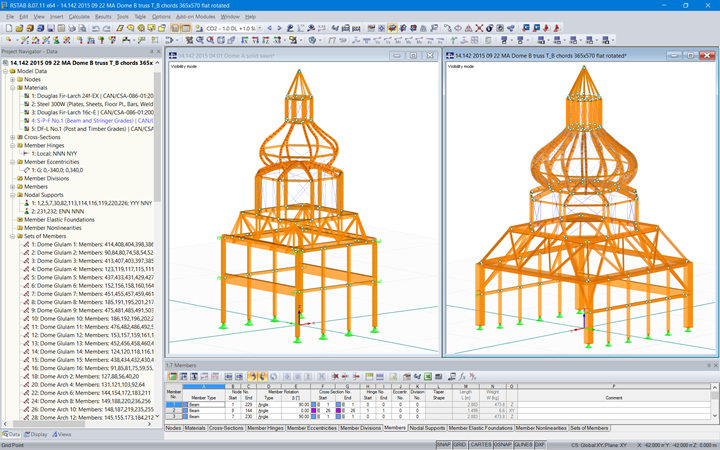

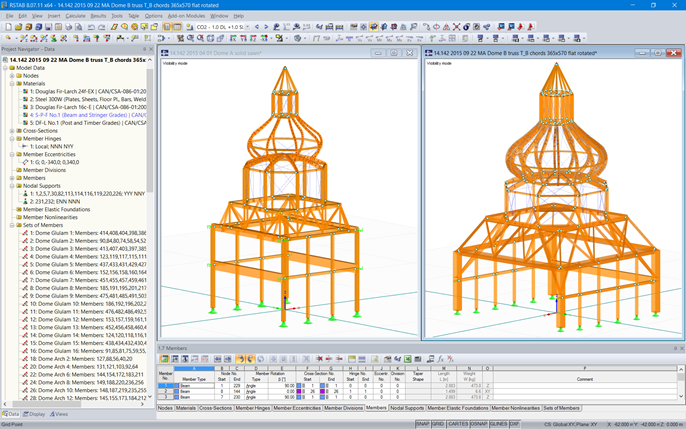

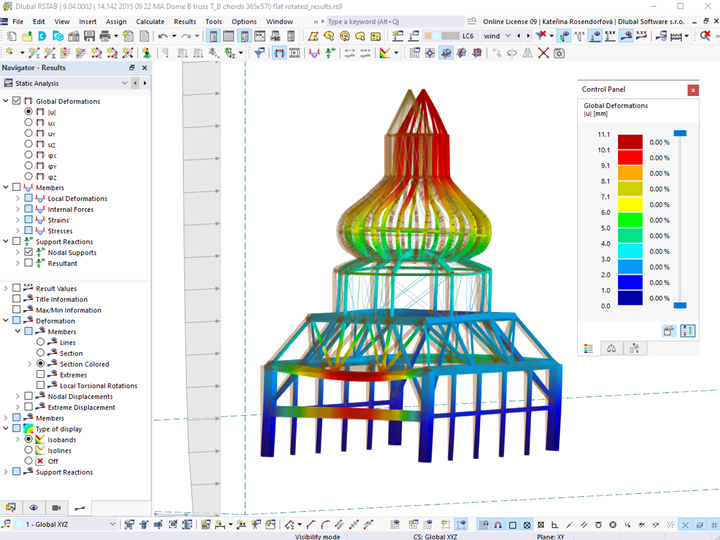

Foram introduzidos quatro modelos tridimensionais de cúpulas (dois são idênticos) no RSTAB e carregados com peso próprio, neve e vento. Através de uma análise paramétrica do modelo, foi possível determinar a geometria ideal das cúpulas principais, das treliças e dos contraventamentos diagonais.

Planeamento estrutural Moses Structural Engineers Inc.
Toronto, Canadá
www.mosesstructures.com
Arquiteto Zimmerman Workshop Architecture + Design
Nova Iorque, EUA
www.zimmermanworkshop.com


Especificações do projeto

Dados do modelo

Número de nós 404
Número de linhas 691
Número de barras 691
Número de superfícies 0
Número de sólidos 0
Número de casos de carga 4
Número de combinações de cargas 6
Número de combinações de resultados 2
Peso total 25,799 t
Dimensões 12,802 x 23,165 x 12,814 m
