Konstrukce a posouzení
Konstrukci kostela tvoří velkorozponové vazníky z lepeného lamelového dřeva a rozměrné díly z masivního dřeva. Hlavní loď kostela má rozpětí 13 m a podepírá největší z pěti kupolí.
Výška dřevěné konstrukce od betonové a kamenné podezdívky až k nejvyššímu kříži činí 23 m, což odpovídá asi sedmipatrovému domu. Měděné kupole jsou hybridní konstrukce z lepeného lamelového dřeva, dřevěného rámu a ohýbané překližky. Největší z pěti kupolí váží necelých 20 tun a je umístěna na prostorové nosné konstrukci o rozměrech 13 m x 13 m, kterou tvoří příhradové vazníky z lepeného lamelového dřeva. Vazníky jsou nakloněny kolem své podélné osy a přiznané uvnitř lodi. Každý vazník váží asi 6 tun.
Vazníky jsou podepřeny čtyřmi masivními rohovými sloupy z lepeného lamelového dřeva, které jsou navrženy tak, aby společně s diagonálními vzpěrami odolaly obrovským posouvajícím silám vyvolaným zatížením větrem na největší kupoli. Tyto sloupy jsou téměř 6 m vysoké a tvoří hlavní loď s otevřeným prostorem. Menší kupole jsou řešeny obdobným způsobem.
Hlavní rámy přenáší příčné zatížení do smykových stěn z překližky. Kupole pokryté měděnými pláty byly sestaveny přímo na místě, aby je 260tunový jeřáb následně vyzdvihl na své místo.

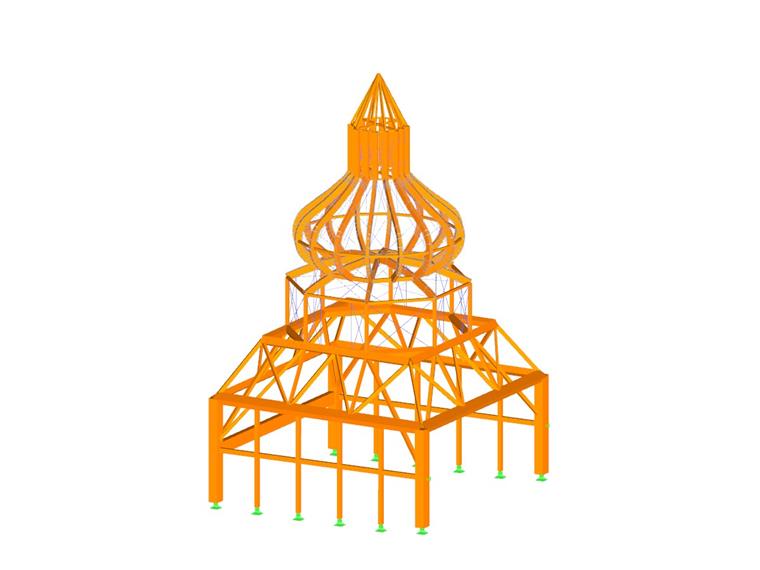

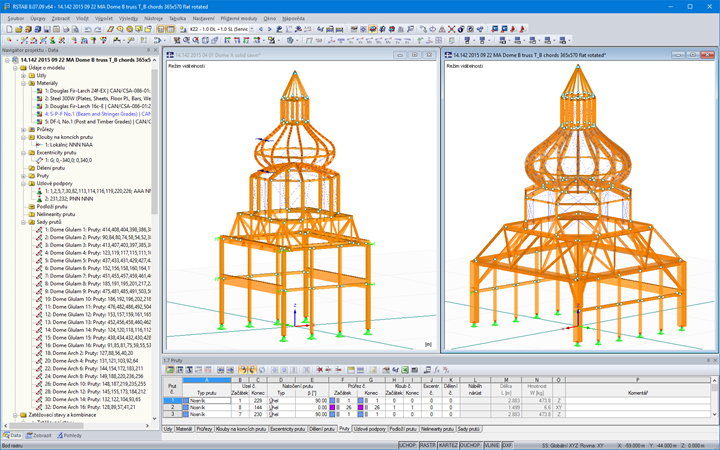

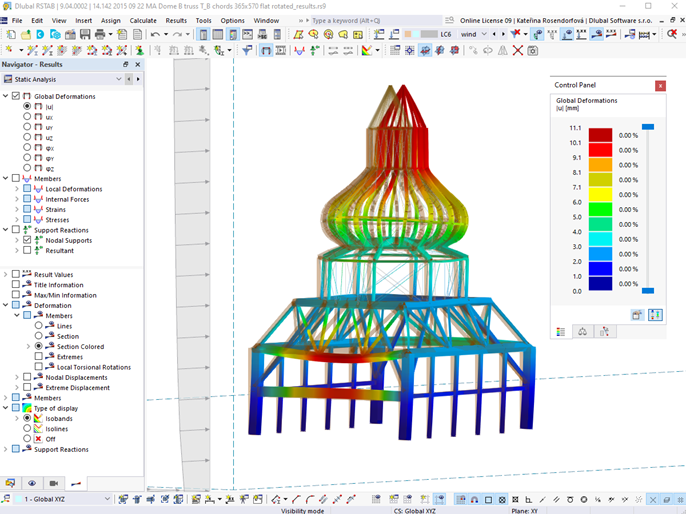

3D modely čtyř kupolí (dvě jsou totožné) včetně zatížení vlastní tíhou, sněhem a větrem vznikly v programu RSTAB. Analýza parametrického modelu umožnila určit optimální geometrii hlavní kupole, vazníků a diagonálních vzpěr.
| Statika a konstrukce | Moses Structural Engineers Inc. Toronto, Kanada www.mosesstructures.com |
| Architektonický návrh | Zimmerman Workshop Architecture + Design New York, USA www.zimmermanworkshop.com |
