Chiesa cattolica ucraina di Sant'Elia a Brampton, Ontario, Canada

La chiesa di Sant'Elia è progettata nello stile architettonico "Boyko", dalla parte occidentale dell'Ucraina.

Questo stile caratteristico presenta iconiche cupole rivestite in rame, alte 76 piedi sulle loro vette e visibili da grande distanza intorno alla chiesa.

Struttura e progettazione strutturale

La struttura è una combinazione di travature in legno lamellare a lunga campata e legno segato massiccio di grandi dimensioni. La grande navata aperta ha una campata chiara di 42 piedi e supporta la più grande delle cinque cupole.

La struttura in legno è alta circa 75 piedi (circa 7 piani) dalla base in cemento e pietra fino alla base della croce più alta. Le cupole rivestite in rame sono costituite da un ibrido di legno lamellare, struttura a bastoni e compensato curvo. La più grande delle cinque cupole pesa poco meno di 22 tonnellate e poggia direttamente su una travatura reticolare in legno lamellare di 13 m x 13 m. Le capriate sono inclinate intorno all'asse della loro lunghezza e lasciate esposte all'interno della navata. Ogni trave reticolare pesa circa sei tonnellate.

Le travature sono supportate da quattro imponenti colonne laminate incollate angolari che, insieme ai puntoni diagonali, sono progettati per resistere alle enormi forze laterali che risultano dal vento sulla cupola più grande. Queste colonne sono alte quasi sei metri creando una navata libera da ostacoli. Le cupole più piccole sono costituite da strutture simili.

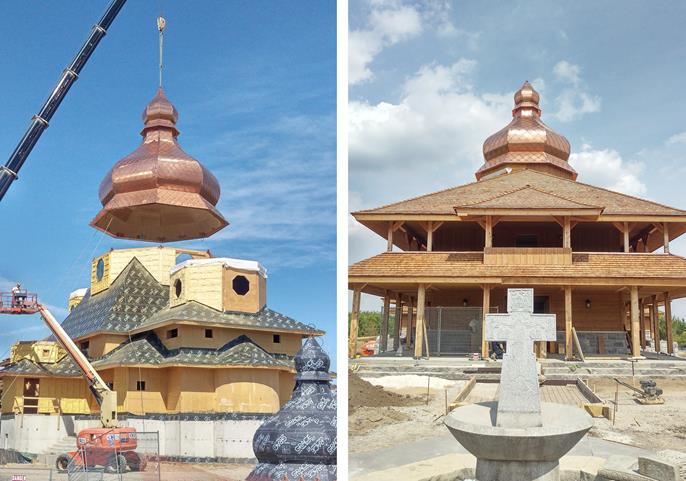

I telai principali trasferiscono i loro carichi laterali in pareti di taglio in compensato. Le cupole ramate sono state progettate per terra e sollevate con una gru di 260 tonnellate in posizione.

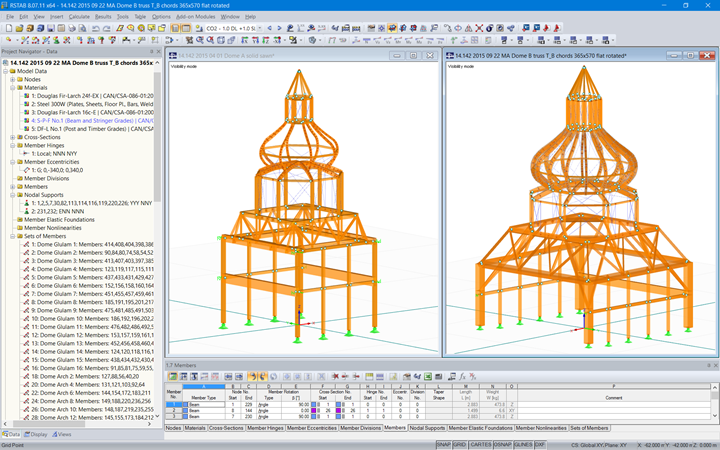

Quattro strutture a cupola (due sono identiche) sono state inserite come modelli 3D in RSTAB e caricate con peso proprio, neve e vento. Un'analisi parametrica che utilizza il modello ha aiutato a determinare la geometria ottimale delle cupole principali, delle travature reticolari e dei puntoni diagonali.

Ingegneria strutturale
Moses Structural Engineers Inc.
Toronto, Canada
www.mosesstructures.com
Architettura
Zimmerman Workshop Architecture + Design
New York, Stati Uniti America
www.zimmermanworkshop.com


Specifiche del progetto
