乌克兰式天主教堂，加拿大安大略省布兰普顿
客户项目
圣伊莱亚斯教堂设计风格为“ Boyko”，位于乌克兰西部。 这种独特的风格具有标志性的覆铜穹顶，其顶峰高度为76英尺，可以在教堂周围很远的地方看到。
| 结构设计 |
Moses Structural Engineers Inc. Toronto, Canada www.mosesstructures.com |
| 建筑学 |
Zimmerman Workshop Architecture + Design New York, USA www.zimmermanworkshop.com |
最大圆顶的尺寸
模型
结构设计
该结构是大跨度胶合木结构桁架和大尺寸实体锯材的组合。 大型开放式中殿的净跨度为42英尺，支持五个圆顶中最大的一个。
木结构结构的高度为75英尺（约7层）。 覆铜穹顶由胶合木，木棒框架和弯曲胶合板组成。 五个拱形结构中最大的一个拱形结构的重量为20吨，直接支撑在一个43英尺x 43英尺的大跨度胶合木结构空间桁架上。 桁架沿其长度方向倾斜，并留在中殿内部。 每个桁架重约6吨。
桁架由四根大面积胶合板柱支撑，这些柱子与斜撑杆一起设计用来抵抗风荷载作用在最大拱顶上的巨大横向力。 这些柱子高约六米，形成了没有障碍物的中殿。 较小的圆顶由相似的结构组成。

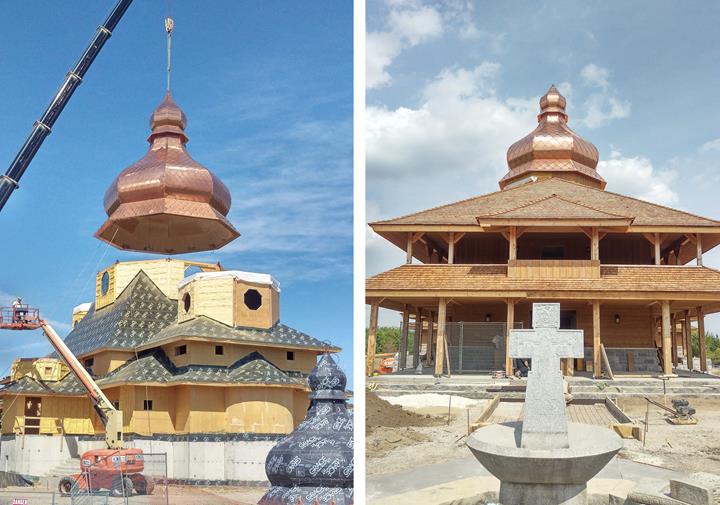

主框架将侧向荷载传递到胶合板剪力墙中。 在地面上建造了镀铜穹顶，然后用一台260吨的吊车将其吊起。

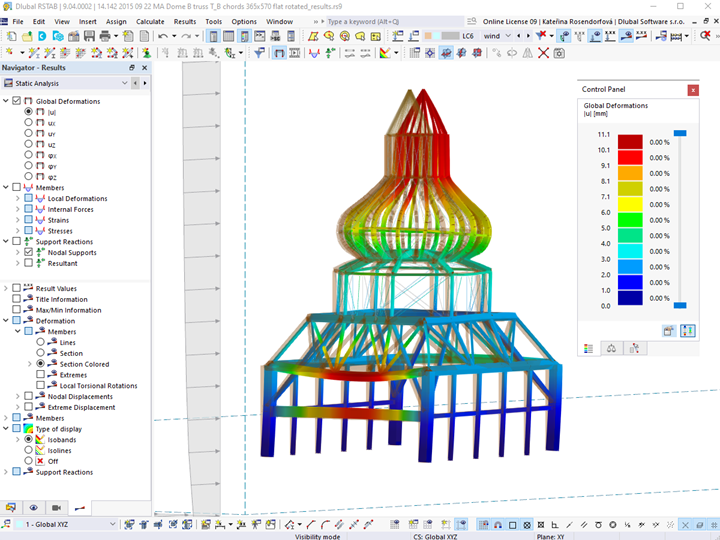

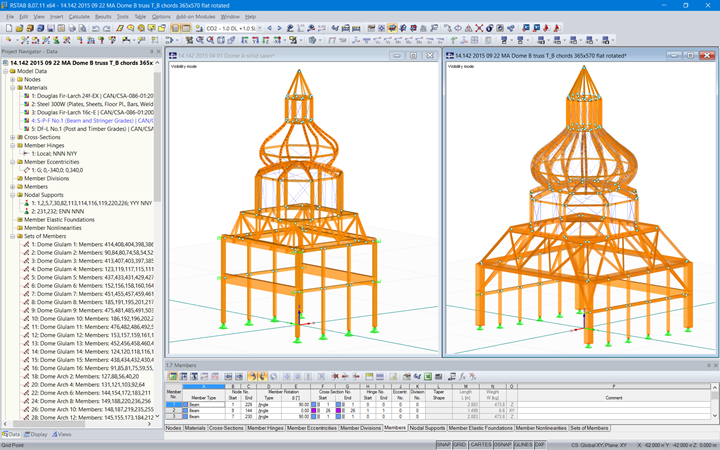

在RSTAB中输入了4个拱顶结构（两个相同）作为3D模型，并加载了自重，雪和风。 使用该模型进行参数分析可以确定主拱顶，桁架和斜撑的最佳几何形状。
项目位置
